[图块资源] 全国各地风玫瑰CAD大全


100145 30
0eat0 发表于 2013-2-6 19:44:17 | 查看全部 阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?立即注册

×
2013年2月6日更新至105个城市CAD风玫瑰图


名词解释:风玫瑰图
在极坐标底图上点绘出的某一地域在某一时段内各风向呈现的频率或各风向的平均风速的统计图。前者为“风向玫瑰图”,后者为“风速玫瑰图”。因图形似玫瑰花朵,故名。它是消防监视部门依据国度有关消防技术规范在展开建审工作时必不可少的工具。







风玫瑰图
Breeze rose diagram / wind rose plot

fēnɡ méi ɡuī tú
释义在风向玫瑰图中,频率最大的方位,表示该风向呈现次数最多。 最常见的风玫瑰图是一个圆,圆上引出16条放射线,它们代表16个不同的方向,每条直线的长度与这个方向的风的频度成正比。静风的频度放在中间。有些风玫瑰图上还指示出了各风向的风速范围。
图例季风的风玫瑰图如图所示。
“风玫瑰”图也叫风向频率玫瑰图,它是依据某一
风玫瑰图

地域多年平均统计的各个风向微风速的百分数值,并按一定比例绘制,普通多用八个或十六个罗盘方位表示,如图一,由于该图的外形形似玫瑰花朵,故名“风玫瑰”。玫瑰图上所表示风的吹向(即风的来向),是指从外面吹向地域中心的方向。
应用风玫瑰图是消防监视部门依据国度有关消防技术规范在展开建审工作时必不可少的工具,普通由当地气候部门提供。它的作用主要表往常二个方面:
一、在城市规划中,能够依据风玫瑰图正确肯定大型易燃、可燃气体和液体贮罐、易燃、可燃资料堆场、大型可燃物品仓库以及分发可燃气体、液体蒸气的甲类消费厂房或甲类物品库房及生活区的位置。
由于这类贮罐、风险物品仓库、堆场火灾危害性较大,而且建造过程中的投资也比较大,一旦建好就将成为永世性的建筑物或构筑物,因而,在审核图纸时,一定要依据风玫瑰选择恰当的位置,避开城市市区和居民生活区及重要的工矿企业,避免遗留先天性的严重火险隐患。普通地讲,易燃、可燃气体、液体贮罐和易燃,可燃资料堆场等应建造在城市的边缘地带且处在终年主导风向的侧风向,并与相邻单位坚持足够的防火间距。显而易见,这样布置有两个优点:一是外来的可燃物和火种进入场内或库内的概率较小;二是一旦起火,由于短少蔓延成灾的客观条件,对四邻的要挟较小,能够避免呈现“火烧连营”的现象。
二、关于消费易燃、易爆物品、分发可燃气体、液体蒸气的工厂,在选址和审核厂区的整体规划时,能够依据风玫瑰图思索风向抵消费装置、工艺流程以及相邻企业的消费和本厂生活区的影响。
风玫瑰图是一个地域,特别是平原地域风的普通状况但由于地形、地物的不同,它对习尚候起到直接的影响。由于地形、空中状况常常会惹起部分气流的变化,使风向、风速改动,因而在中止建筑总平面设计时,要充沛留意到中央小气候的变化,在设计中擅长应用地形、地势,综合思索对建筑的布置。风玫瑰图在建审工作中的作用是不容忽视的,工业规划时留意风向对工程位置的影响,避免呈现严重失误。
地域部分风:城市风、海陆风、山谷风,亦会对城市规划规划产生影响。
读图“风玫瑰”图也叫风向频率玫瑰图,它是依据某一地域多年平均统计的各个方风向频率的百分数值,并按一定比例绘制,普通多用八个或十六个罗盘方位表示,玫瑰图上所表示风的吹向(即风的来向),是指从外面吹向地域中心的方向。其中,绿线代表夏季,黄线代表的是冬季。

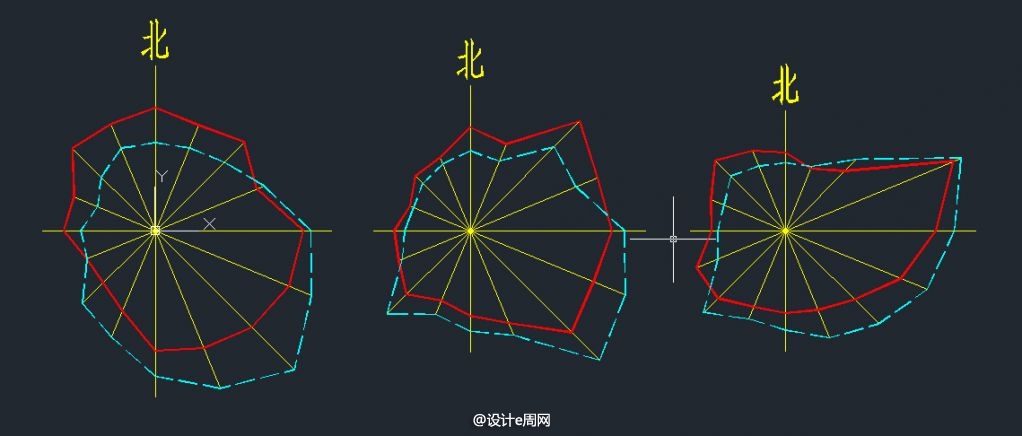

风玫瑰折线上的点离圆心的远近,表示从此点向圆心方向刮风的频率的大小。实线表示终年风,虚线表示夏季风。例如右图:
此实线所构成的封锁图形与4条坐标线焦点代表风的大小
离中心越远 此风向频率越大
比如:此时1月呈现最多的风向为偏北风 最少的风向为西南风

安徽.rar

9.83 KB, 下载次数: 429

安阳.rar

5.08 KB, 下载次数: 140

鞍山.rar

5.17 KB, 下载次数: 142

蚌埠.rar

3.68 KB, 下载次数: 233

宝鸡.rar

5.12 KB, 下载次数: 113

保定.rar

5.24 KB, 下载次数: 147

北京.rar

6.1 KB, 下载次数: 202

埠新.rar

5.39 KB, 下载次数: 84

成都.rar

5.93 KB, 下载次数: 196

大连.rar

4.84 KB, 下载次数: 191

大同.rar

4.64 KB, 下载次数: 105

敦煌.rar

5.76 KB, 下载次数: 107

福建.rar

7.16 KB, 下载次数: 243

福州.rar

4.51 KB, 下载次数: 153

抚顺.rar

5.45 KB, 下载次数: 97

甘肃.rar

9.16 KB, 下载次数: 239

甘孜.rar

4.79 KB, 下载次数: 91

赣州.rar

5.99 KB, 下载次数: 134

广东.rar

9.13 KB, 下载次数: 370

广西.rar

9.08 KB, 下载次数: 302

广州.rar

4.75 KB, 下载次数: 1803

贵阳.rar

4.25 KB, 下载次数: 110

贵州.rar

8.07 KB, 下载次数: 156

桂林.rar

4.05 KB, 下载次数: 111

哈尔滨.rar

6.26 KB, 下载次数: 155

哈密.rar

5.72 KB, 下载次数: 98

海拉.rar

6.42 KB, 下载次数: 70

海南.rar

7 KB, 下载次数: 222

汉口.rar

5.08 KB, 下载次数: 113

杭州.rar

5.35 KB, 下载次数: 173

合肥.rar

4.95 KB, 下载次数: 147

河北.rar

7.27 KB, 下载次数: 346

河南.rar

7.85 KB, 下载次数: 329

黑龙江.rar

9.28 KB, 下载次数: 175

恒春.rar

5.07 KB, 下载次数: 69

衡阳.rar

4.68 KB, 下载次数: 119

呼和浩特.rar

6.57 KB, 下载次数: 168

湖北.rar

8.01 KB, 下载次数: 290

湖南.rar

7.11 KB, 下载次数: 275

吉林.rar

7.28 KB, 下载次数: 233

济南.rar

5.69 KB, 下载次数: 185

江苏.rar

8.45 KB, 下载次数: 496

江西.rar

8.13 KB, 下载次数: 219

金华.rar

4.85 KB, 下载次数: 117

锦州.rar

5.24 KB, 下载次数: 130

九江.rar

4.84 KB, 下载次数: 119

开封.rar

4.7 KB, 下载次数: 111

康定.rar

5.42 KB, 下载次数: 95

克山.rar

4.62 KB, 下载次数: 71

昆明.rar

4.98 KB, 下载次数: 150

拉萨.rar

5.54 KB, 下载次数: 78

兰州.rar

4.9 KB, 下载次数: 119

辽宁.rar

10.73 KB, 下载次数: 187

洛阳.rar

5.26 KB, 下载次数: 148

满州里.rar

6.25 KB, 下载次数: 65

牡丹江.rar

5.37 KB, 下载次数: 85

南昌.rar

4.54 KB, 下载次数: 116

南京.rar

4.91 KB, 下载次数: 160

南宁.rar

4.91 KB, 下载次数: 106

内江.rar

4.89 KB, 下载次数: 83

内蒙.rar

10.35 KB, 下载次数: 175

宁波.rar

5.35 KB, 下载次数: 217

宁夏.rar

4.61 KB, 下载次数: 218

齐齐哈尔.rar

6.6 KB, 下载次数: 121

青岛.rar

4.64 KB, 下载次数: 257

青海.rar

6.02 KB, 下载次数: 122

厦门.rar

5.16 KB, 下载次数: 123

山东.rar

7.14 KB, 下载次数: 679

山西.rar

7.13 KB, 下载次数: 275

陕西.rar

8.11 KB, 下载次数: 240

汕头.rar

5.13 KB, 下载次数: 100

上海.rar

5.09 KB, 下载次数: 161

沈阳.rar

5.26 KB, 下载次数: 108

石家庄.rar

5.7 KB, 下载次数: 112

四川.rar

77.43 KB, 下载次数: 273

四平.rar

4.6 KB, 下载次数: 64

台北.rar

4.49 KB, 下载次数: 69

太原.rar

5.11 KB, 下载次数: 136

唐山.rar

4.61 KB, 下载次数: 134

藤冲.rar

5.68 KB, 下载次数: 56

天津.rar

6.18 KB, 下载次数: 131

通辽.rar

5.27 KB, 下载次数: 92

吐鲁番.rar

5.74 KB, 下载次数: 85

温州.rar

5.25 KB, 下载次数: 126

乌鲁木齐.rar

6.22 KB, 下载次数: 151

西安.rar

5.2 KB, 下载次数: 124

西藏.rar

8.09 KB, 下载次数: 108

西宁.rar

4.61 KB, 下载次数: 101

香港.rar

5.55 KB, 下载次数: 84

新疆.rar

16.62 KB, 下载次数: 218

徐州.rar

5.49 KB, 下载次数: 118

许昌.rar

4.67 KB, 下载次数: 115

伊尔.rar

5.13 KB, 下载次数: 56

银川.rar

4.89 KB, 下载次数: 135

榆林港.rar

6.72 KB, 下载次数: 70

云南.rar

8.06 KB, 下载次数: 196

湛江.rar

5.57 KB, 下载次数: 117

张家口.rar

5.65 KB, 下载次数: 110

张掖.rar

5.74 KB, 下载次数: 83

长春.rar

4.82 KB, 下载次数: 143

长沙.rar

5.1 KB, 下载次数: 152

浙江.rar

8.2 KB, 下载次数: 771

郑州.rar

5.41 KB, 下载次数: 272

重庆.rar

4.96 KB, 下载次数: 180

遵义.rar

5.75 KB, 下载次数: 93

评论30

liviasimaLv.1 发表于 2015-4-17 11:43:32 | 查看全部
提问:  以江苏风玫瑰为例, cad下有3个不同主风向的风玫瑰, 各是哪哪哪的呀? 怎么知道哪个是对应的哪片区域,如果不能确定的话 其实这风玫瑰的存在就没有意义了.
176062112Lv.1 发表于 2014-6-30 12:49:38 | 查看全部
河北的是空的啊
ucweb0928 发表于 2014-12-26 01:18:54 | 查看全部
提示: 作者被禁止或删除 内容自动屏蔽
liluoLv.1 发表于 2015-1-26 19:46:56 | 查看全部
谢谢分享,很实用的资料,支持!{:soso_e163:}
gansiyang 发表于 2014-12-19 08:52:11 | 查看全部
怎么才能下载?急需要亲的贵州风玫瑰图
ffvideosLv.3 发表于 2013-4-19 07:04:22 | 查看全部
very good
mionLv.1 发表于 2013-5-19 04:17:33 | 查看全部
佩服佩服!
176062112Lv.1 发表于 2014-6-30 12:10:56 | 查看全部
不错不错
549735480Lv.2 发表于 2014-7-4 10:25:06 | 查看全部
谢谢分享
容旭小toffeeLv.2 发表于 2014-7-4 10:35:00 | 查看全部
很赞的东西
549735480Lv.2 发表于 2014-8-15 23:08:20 | 查看全部
谢谢分享
南国akiLv.2 发表于 2014-11-15 11:44:58 | 查看全部
mark
YiiiiiLv.1 发表于 2014-12-8 21:21:55 | 查看全部
很齐全,赞!
lyq1378296Lv.1 发表于 2014-12-9 22:29:25 | 查看全部
用得到,收下啦
易小静Lv.1 发表于 2015-1-3 04:13:00 | 查看全部
{:soso_e179:}
chenhua519Lv.1 发表于 2015-1-14 11:42:24 | 查看全部
下了,是空的!!!:@
edwardzoeLv.4 发表于 2015-1-25 02:48:26 | 查看全部
感谢您和大家分享!
cetggg 发表于 2015-2-25 19:15:19 | 查看全部
谢谢楼主分享
liviasimaLv.1 发表于 2015-4-16 22:09:44 | 查看全部
可以下吗
liviasimaLv.1 发表于 2015-4-16 22:11:31 | 查看全部
没有权限。。。怎么样才可以?
