本帖最后由 景观设计 于 2018-7-12 11:06 编辑
感谢景观周(ID:Landscape-zhou)授权意周分享
作为海绵城市落地的细胞体“雨水花园”,
在设计上更追求功能与艺术的融合
既要满足景观需求
同时还要强调雨水管理等生态功能
它以可持续雨水管理为指导,践行着LID技术
并向海绵城市不断延伸
为解决城市内涝问题
也有多个不错的项目呈现
一起来学习吧
01

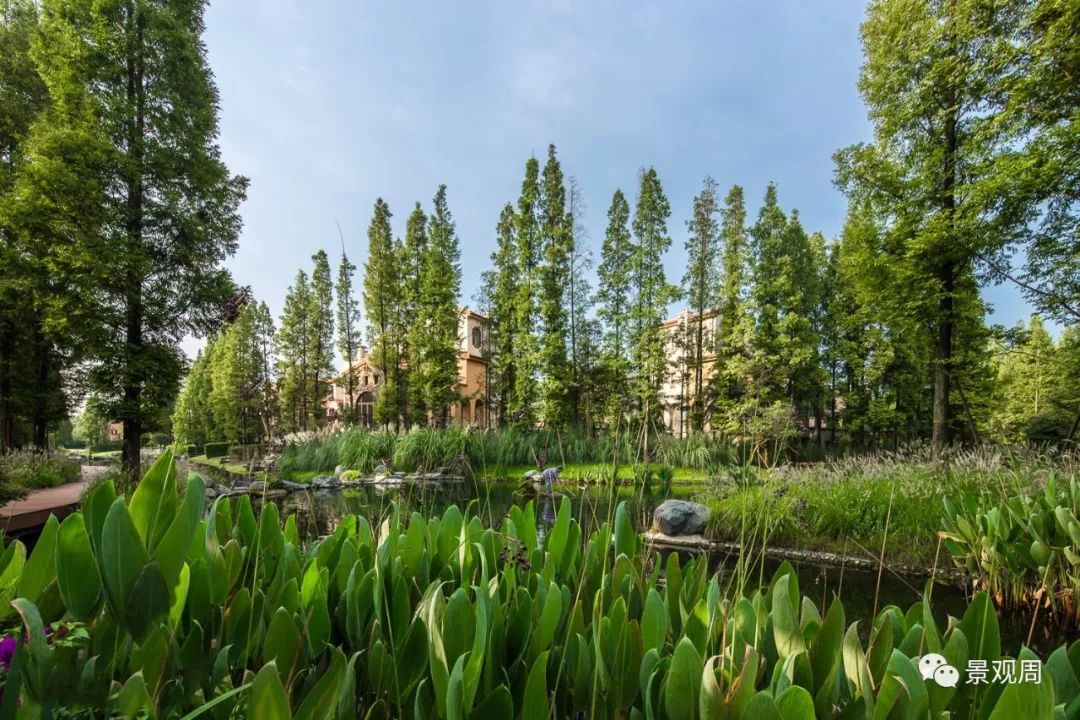

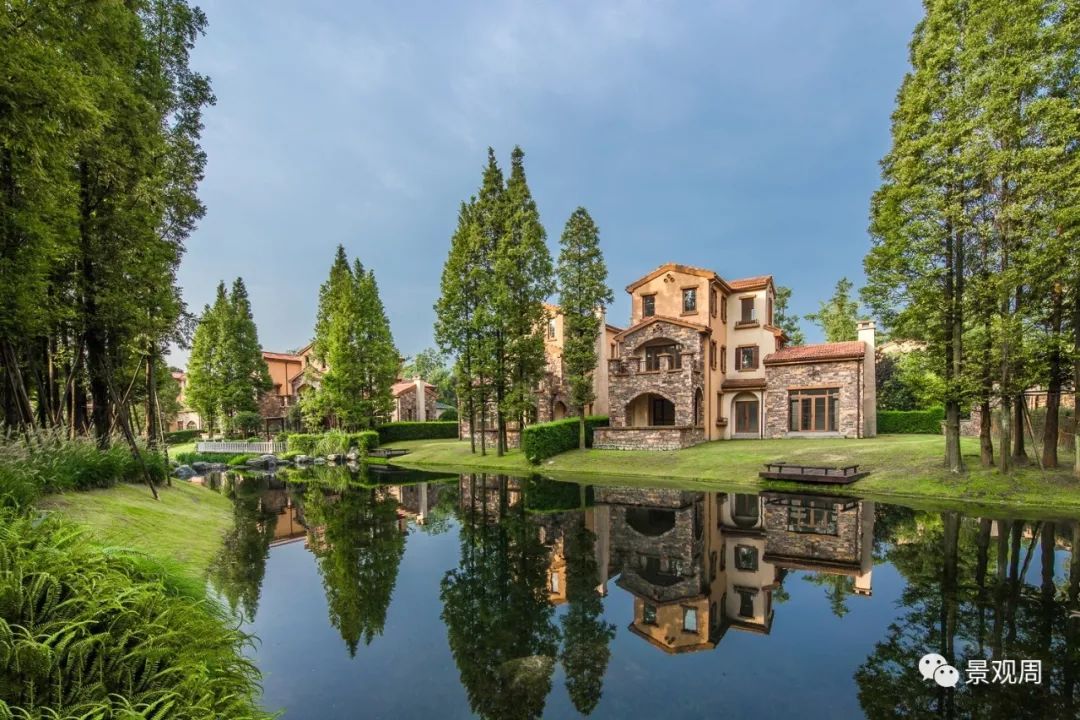

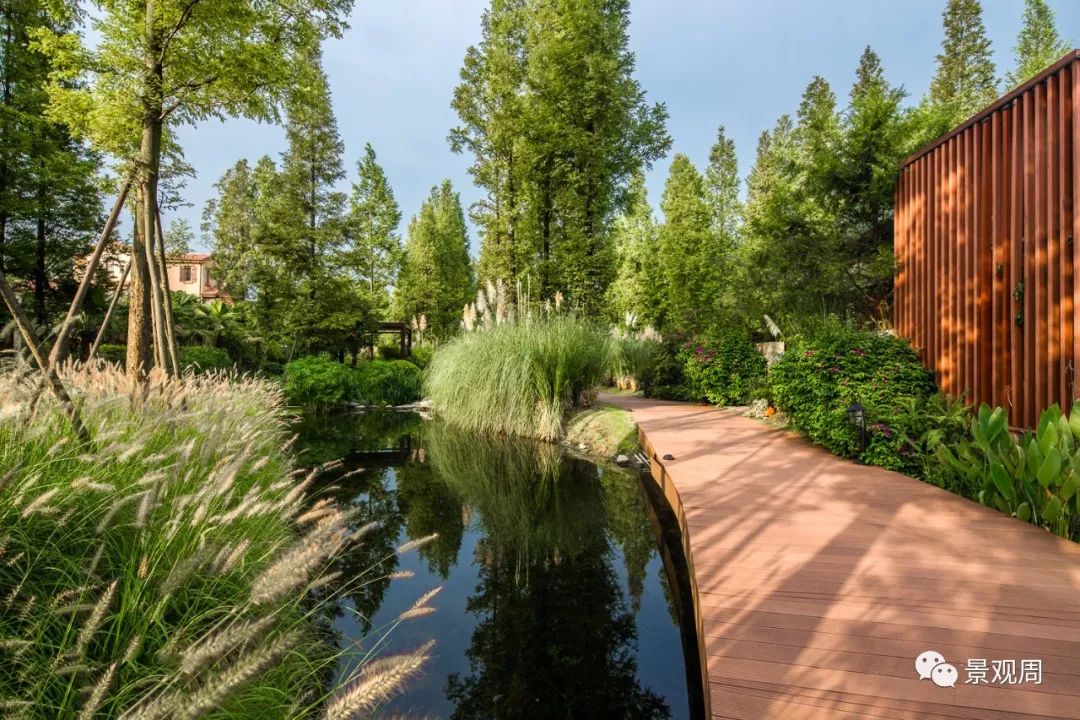

海绵社区实践 | 成都香颂湖 景观设计:朗道国际

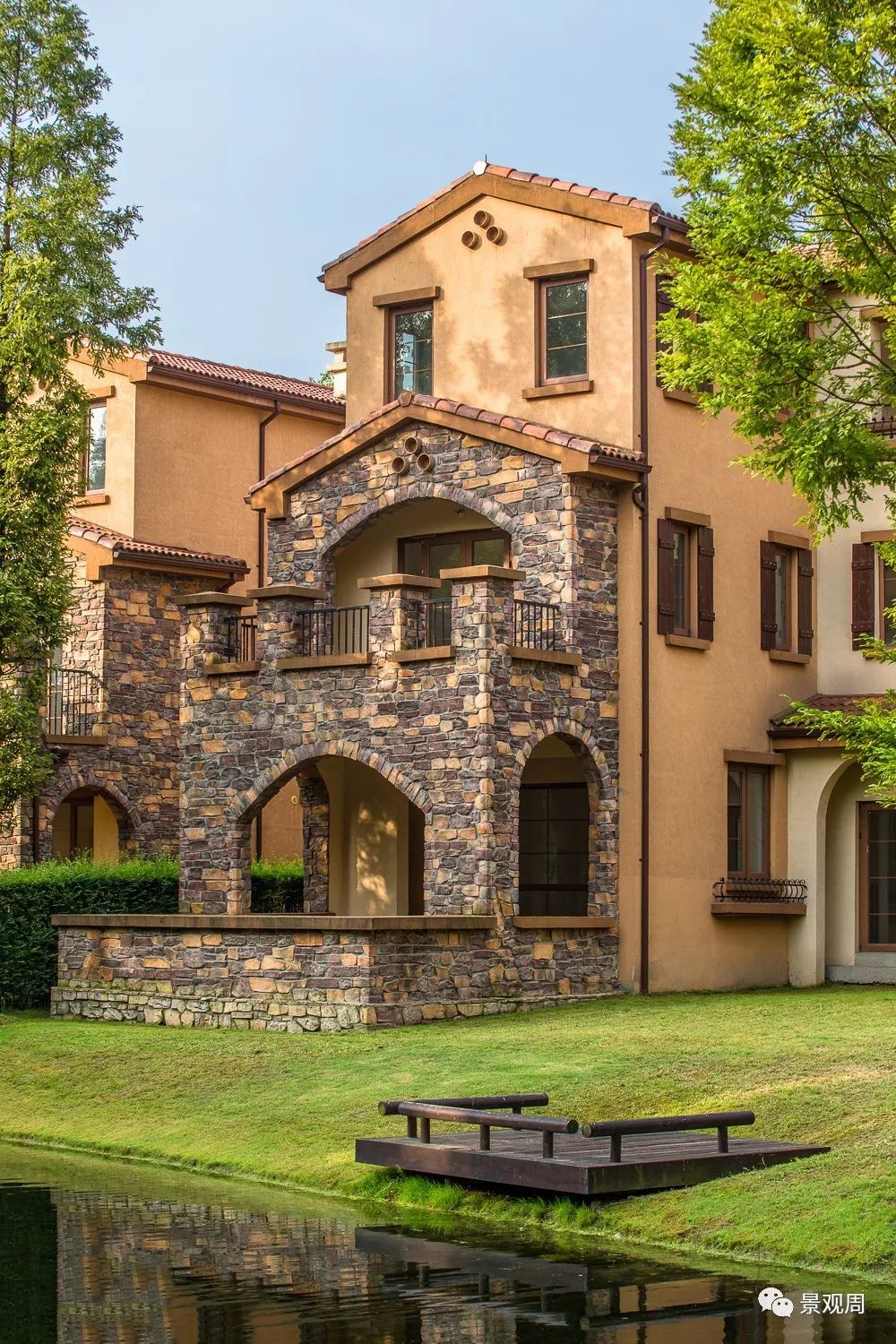

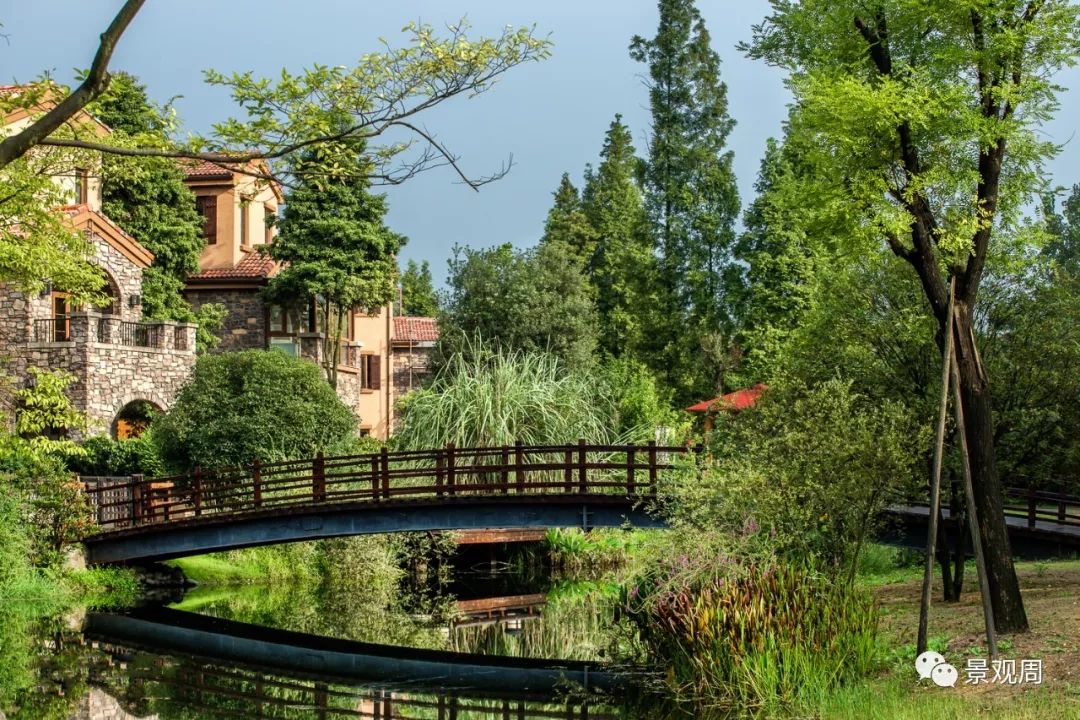

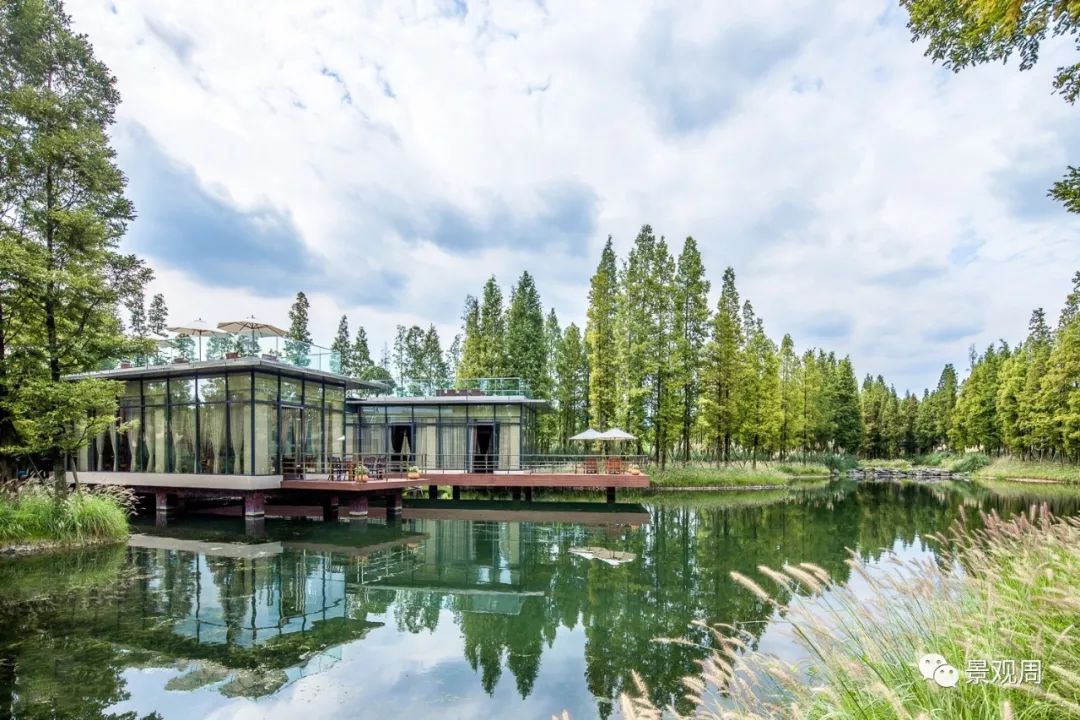

成都香颂湖,位于青城山下,占地100万平米,是一个超大型综合性社区,里面包含独栋别墅,联排别墅,洋房,会所,艺术中心,水中书屋,度假酒店,等多种不同业态。众多的业态类型形成了一个个空间不同的规划社区,对于景观的概念设计形成非常大的阻 力,无法找到一种合适的设计风格去匹配每个不同的社区,经过对场地及周边环境的再三勘查,我们决定引入外来天然河道,在社区内的公共区域形成一条自然河道 贯穿始末,并且用河道把独栋别墅区进行分割形成一个个岛墅空间,使每栋独栋别墅都拥有自己独有的临水面,大幅度增加别墅的溢价率。
由于本身建筑就是不同风格的,所以当景观引入自然河道后,我们决定把公共区的景观风格彻底模糊化,减少硬质景观量,避免硬质风格对于建筑风格的冲突。
河道的本身设计上,我们也动足了脑筋,为了保证水量,主河道用防水膨润毯加细石混凝土的组合做池底。水源口加上坝体,以控制整体水位,水体边缘还扩展出了2米的安全驳岸区以自然粘土为底,在雨水的侵袭下有一定的保水能力。同时经过一定时间的渗透,水也会往下补充地下水水位。

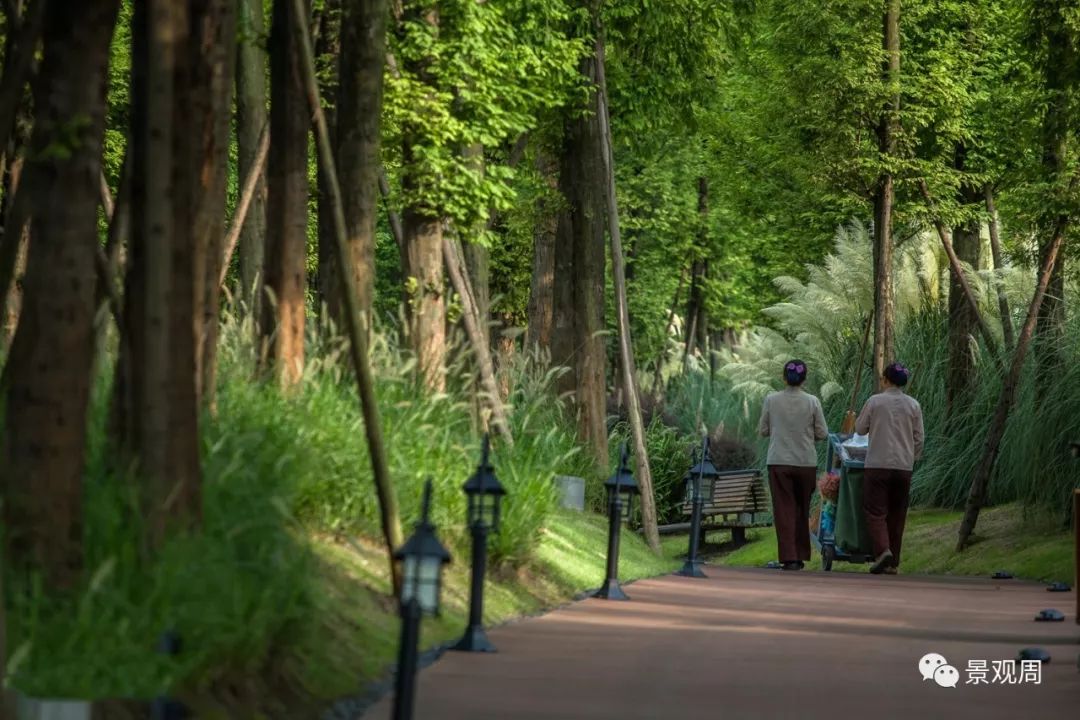

植栽设计上也与市面上广泛运用的不同。在公共区基本不用大量多层次的组团类种植,反其道而行之,大量使用相同品种上木,落于河道边界,通过统一的树形形成强烈的序列感,对视线进行引导下木设计手法也与众不同,挑选2-3个品种大面积片状种植,充分展现公共环境的体量感,通过原野的中性的设计把景观融于自然变成自然,形成一片天然的屏障,把每一栋岛墅都藏于林中达到更好的私密性。体现出独栋别墅的神秘感和独有性。
整个过程正是模仿大自然的循环体系,在住宅社区中达到了海绵城市的部分效果是整个社区在河道的浸润下完成局部小环境的循环改善。不需要非常的密也能达到一定的效果,经过几年的成长,植物在几乎不需要养护管理的情况下,在自然规律的控制下有序的生长着,每个季节都能呈现其独特的观赏效果。不经意中实现了可持续性发展的景观。
02
“雨水花园”的升级版 |万科雨水街坊
景观设计:阿普贝思

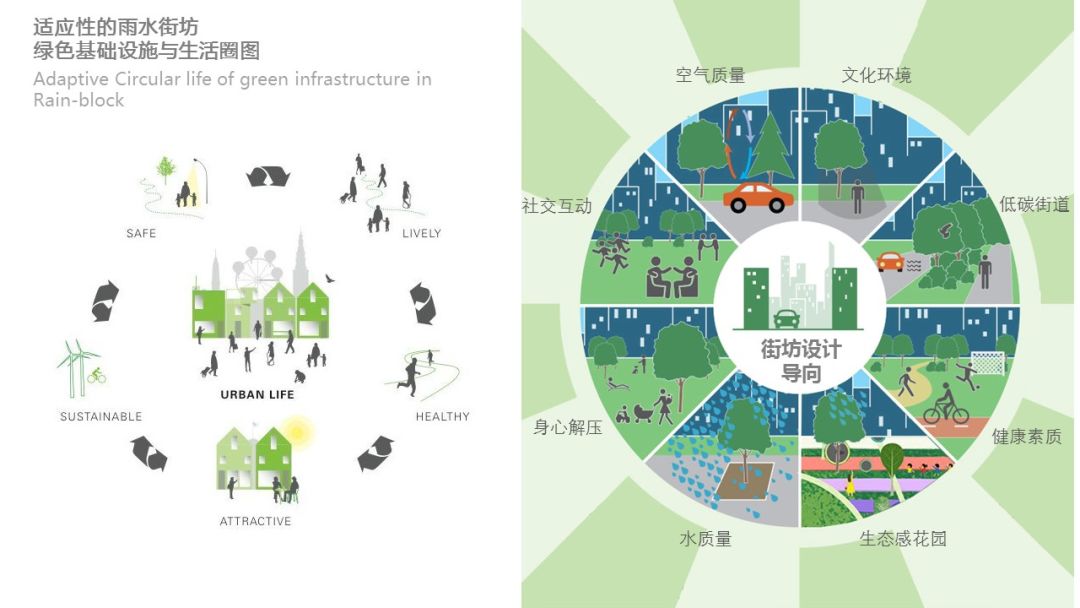

“雨水街坊”,是阿普贝思“雨水花园”的升级版,是适合于一万到十万平米级别的社区、园区和街区等具有生态和文化需求的景观类型。它不仅仅是雨洪设施的景观化处理,更是城市生态机体至臻完美的升级再造。而“海绵城市”对应到更大的城市尺度,是在数十万、百万平米及以上级别的城市区域,自然流域等层面的综合景观类型,需要集中处理多专业联动的复合型问题。
从“雨水花园”到“雨水街坊”,恰如“细胞”到“器官”的升级,并为海绵城市尺度的系统级产品夯实了必要的基础构成。
雨水街坊的主要特点:
生态景观:将景观和雨洪管理结合,是面向未来的新型景观;
自然法则:尊重自然性,追求低投入、低维护、低影响开发理念;
体验式景观:注重人性化的自然体验和互动参与,追求自然教育和生态教育,尊重文化和地域性。
雨水街坊是海绵城市的组成器官,是介于雨水花园(细胞体)和海绵城市(有机体)中观尺度最重要的城市构成。它本身具备了完整的单元属性。

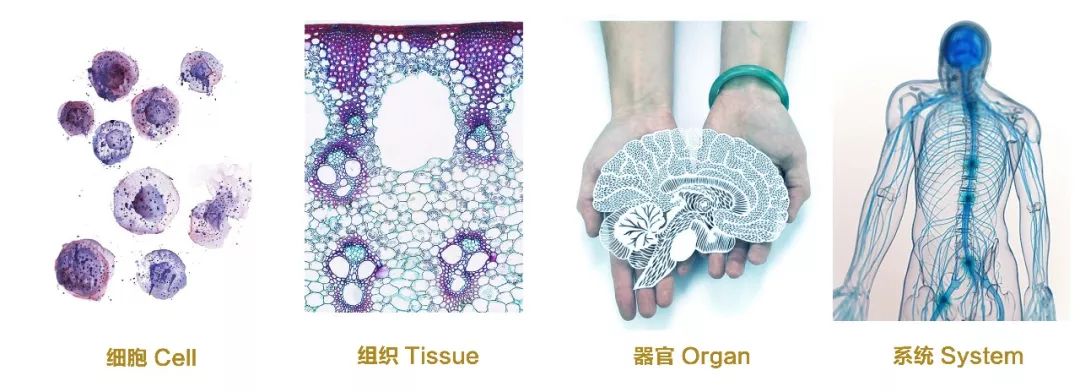

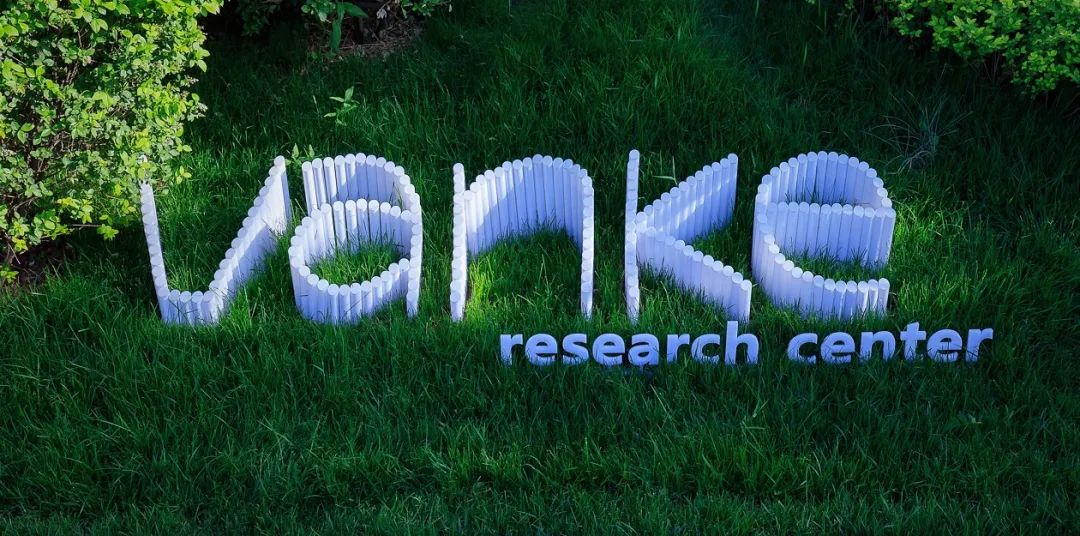

设计过程-万科雄安“雨水街坊”
PART01-设计要求:
设计之初,万科提出了几点要求与期待:
1.生态至上,绿色发展:要符合雄安的整体生态绿色政策,要体现万科创新和社会责任感的企业文化。
2.前瞻性:要对雄安未来的景观环境形态有前沿思考。
3.周期与造价:从方案到落地要在3个月内建成,这意味着必须满足冬施,且成本控制严格。
4.示范与试验作用:建成后要能接待政府、企业、市民等的参观学习,与室内展览室彼此呼应,为未来大面积推广提供研发意义。
▼雄安万科绿色研究发展中心室内展示区
PART02-设计理念:
1.以可持续景观理念指导符合万科要求的景观类型,面向未来,探索生态景观的落地性。
2.以雨水街坊方式打造该地块景观,综合解决海绵城市要求的景观营造;
3.用景观EPC的工作方式,设计与施工紧密结合,达到效果一致、省时间、省成本的目的;
4.景观结合文化与技术表达,打造体验式景观,使用低碳材料,引导人们的参与互动,让景观促进生活美好。
PART03-设计过程:
整体策划:现场踏勘对改造项目非常重要,方案中最大化的现场条件利用,同时满足业主提出的设计要求。

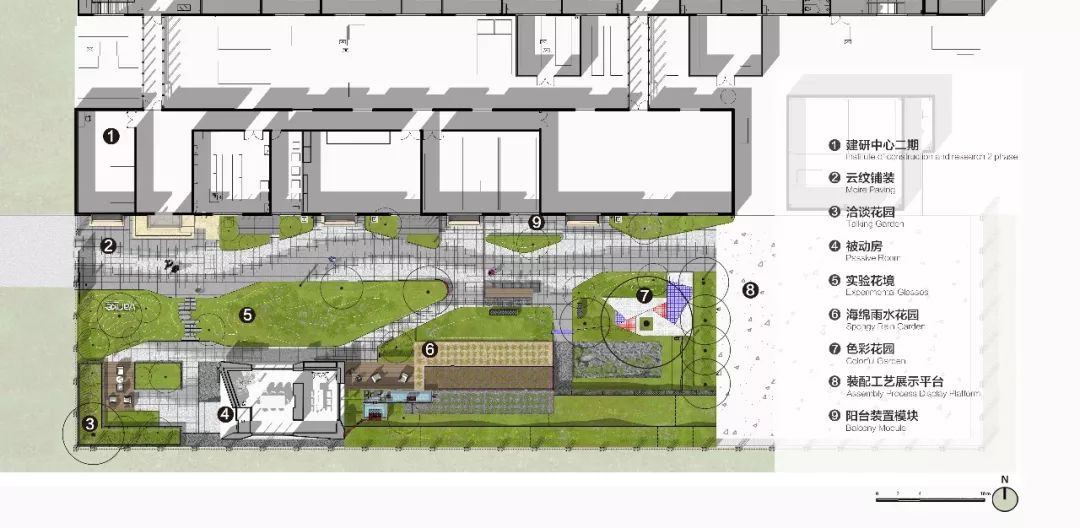

▲总平面图
要划定汇水分区和甄别雨洪管理技术,我们避免用灰色手段设计整个海绵系统。几乎全部采用景观绿色设施手段,全面考虑了空间的展示、流线、水环境系统、景观四季效果、综合造价、冬季施工工艺等具体内容。

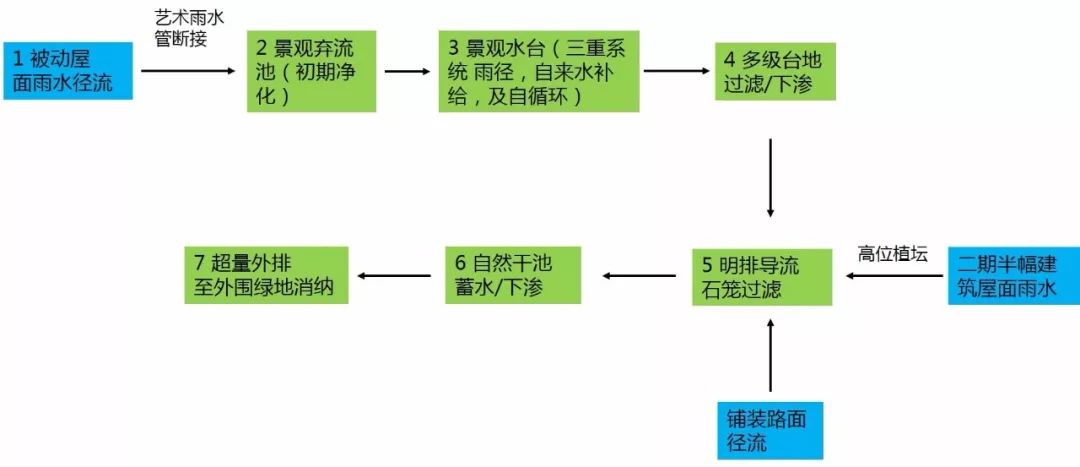

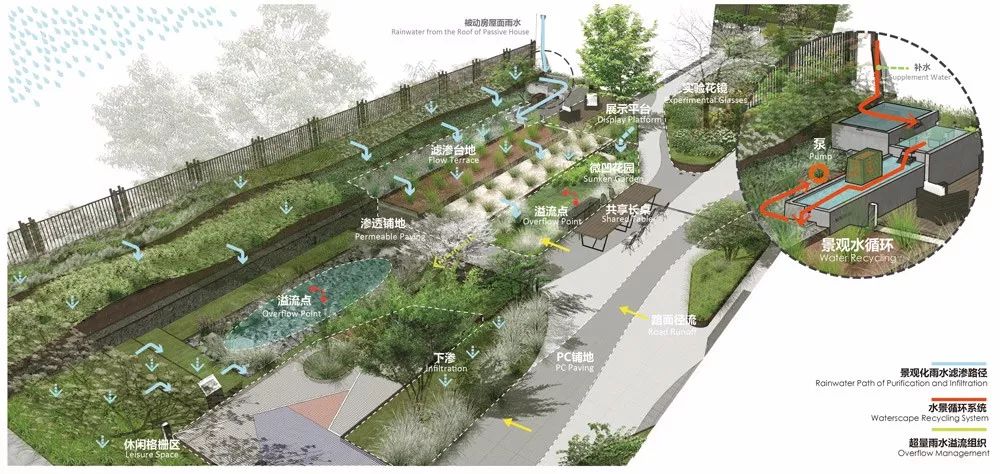

▲雨水系统分析图

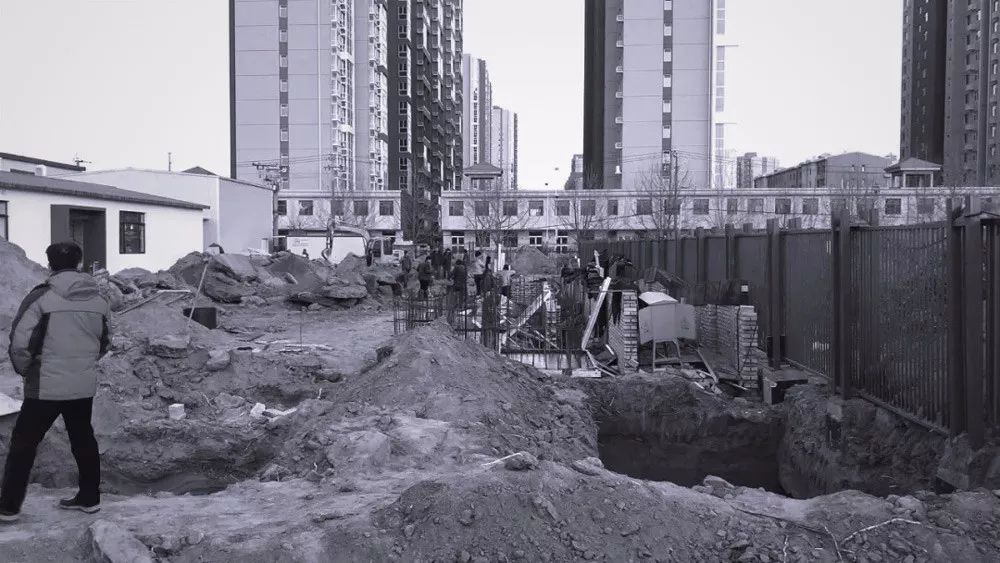

▲现场施工过程(2017年冬,冒着严寒施工)
建成效果-万科雄安“雨水街坊”
五个功能板块构成了本案的核心载体:

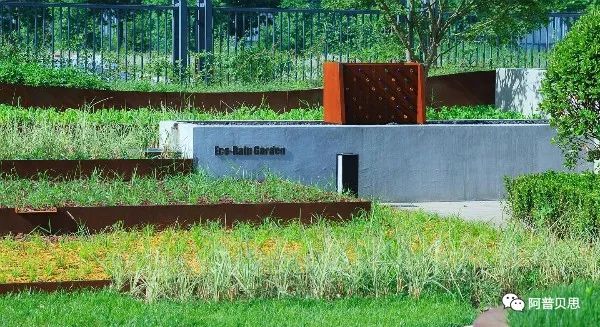

1.复合雨水花园:高度践行海绵城市的导向目标,让低影响开发思路融贯整个场地。内蕴三重动力水系统的亮点得以完美呈现:自然条件下的可视化雨水路径、补水模拟展示雨径、趣味循环水景。

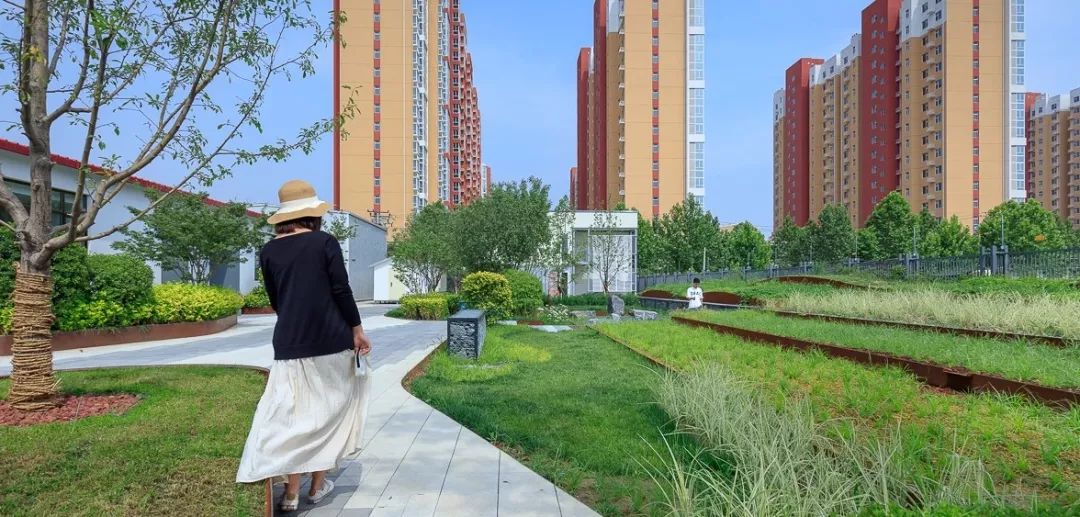

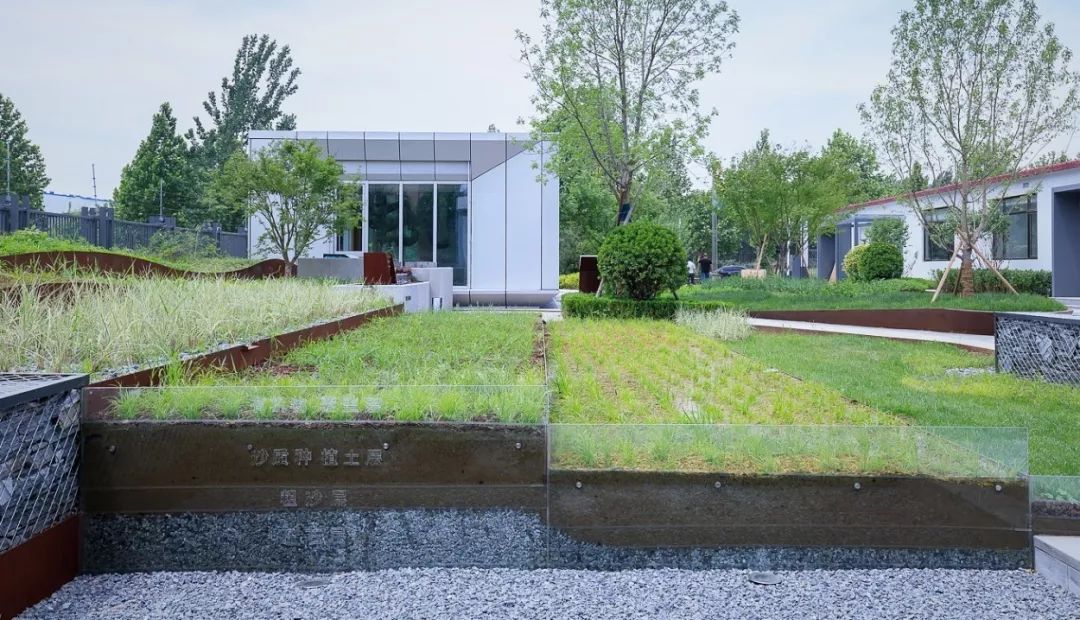

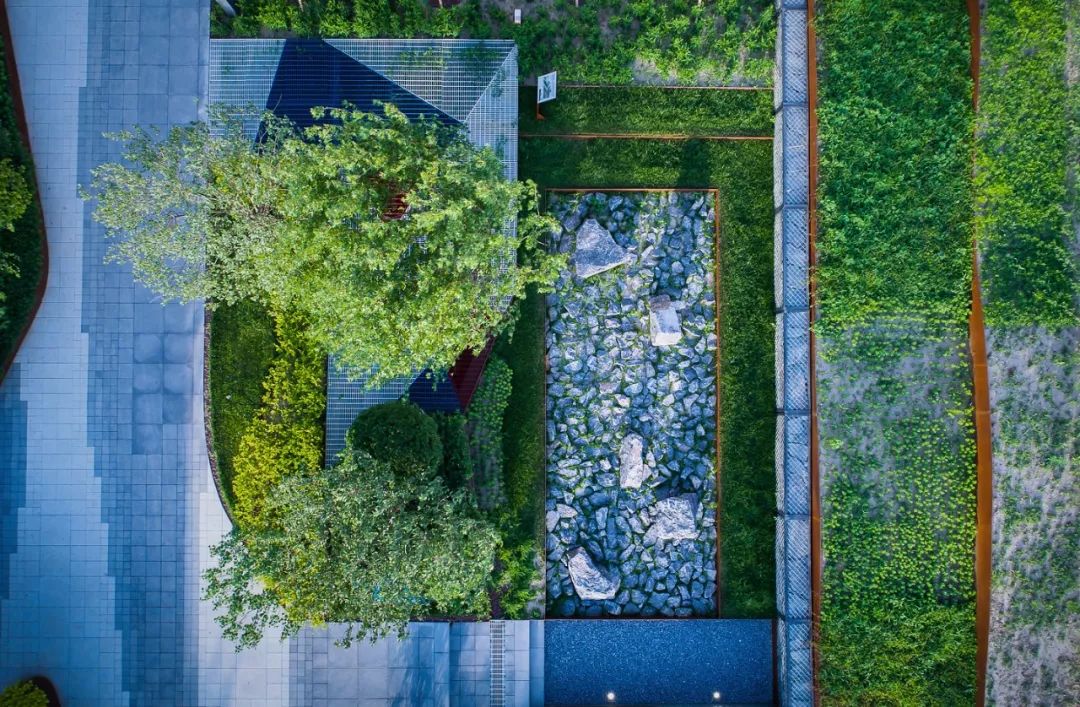

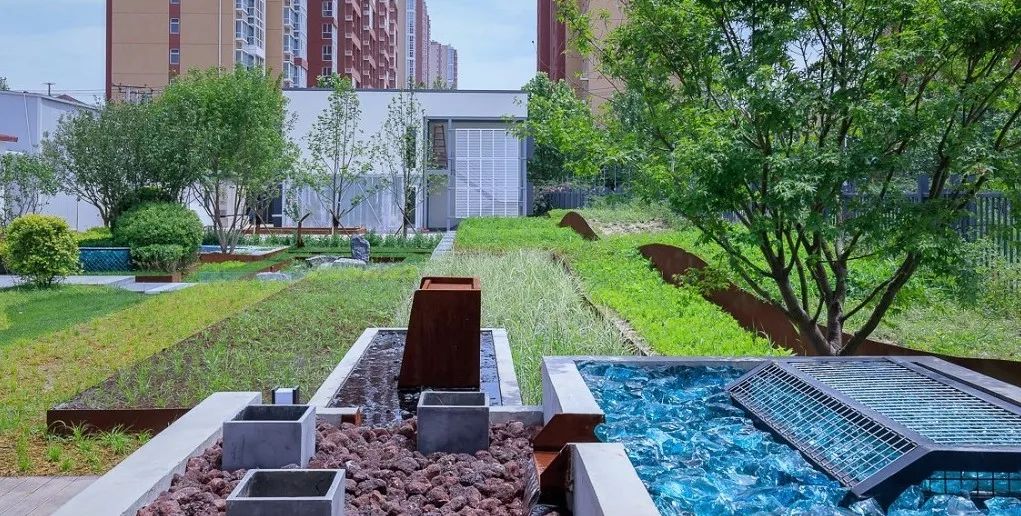

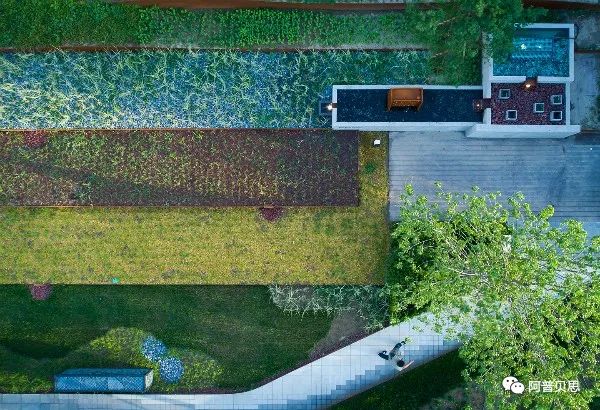

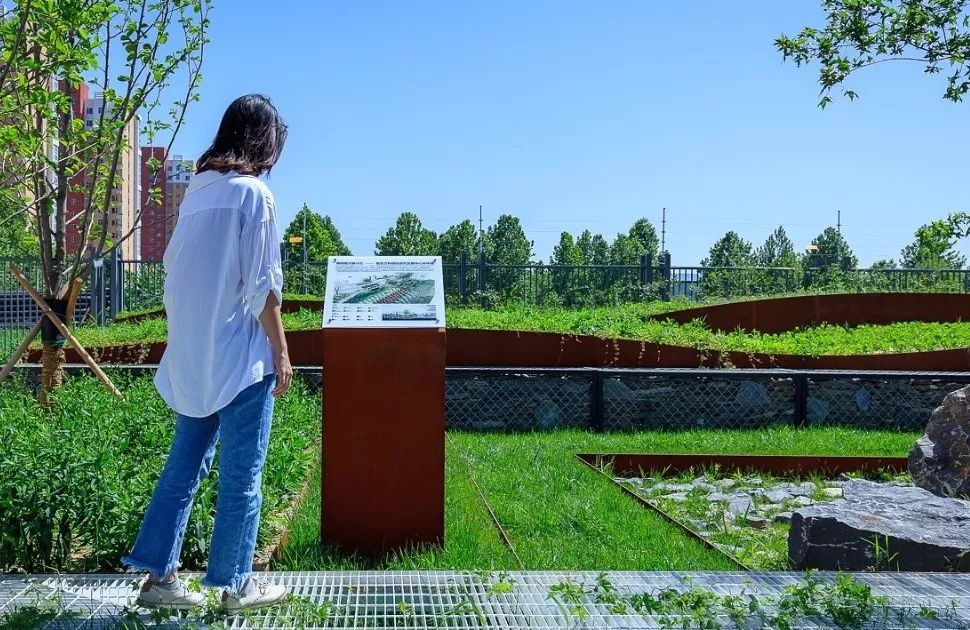

▲建成照片

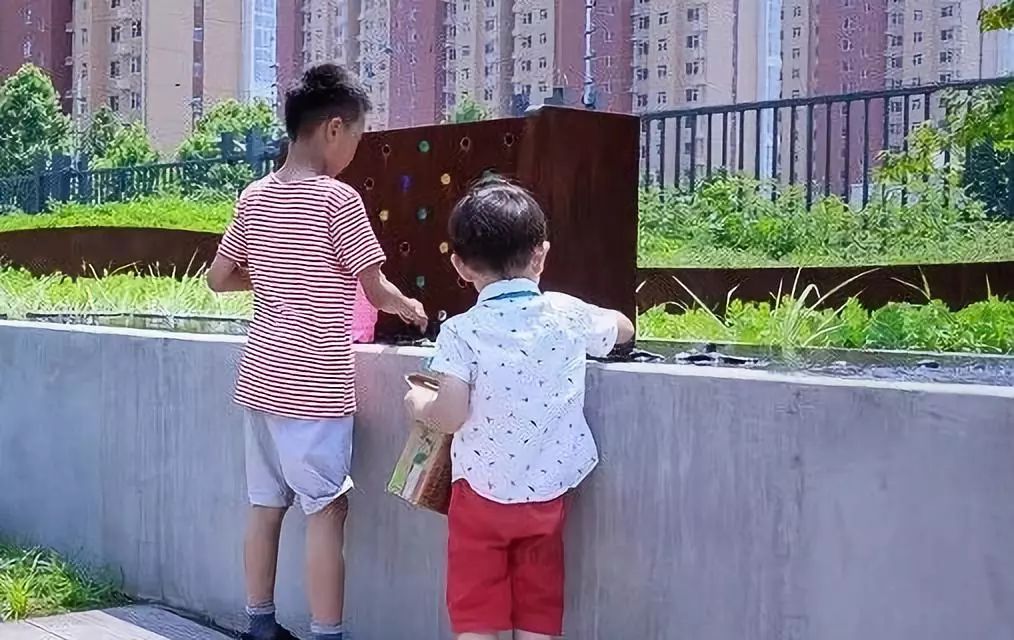

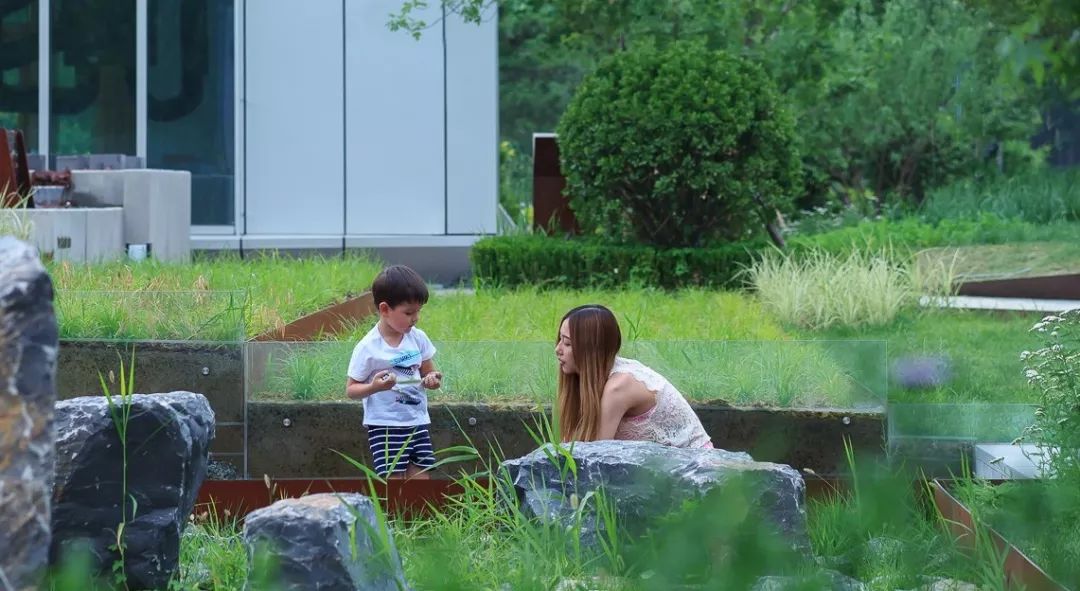

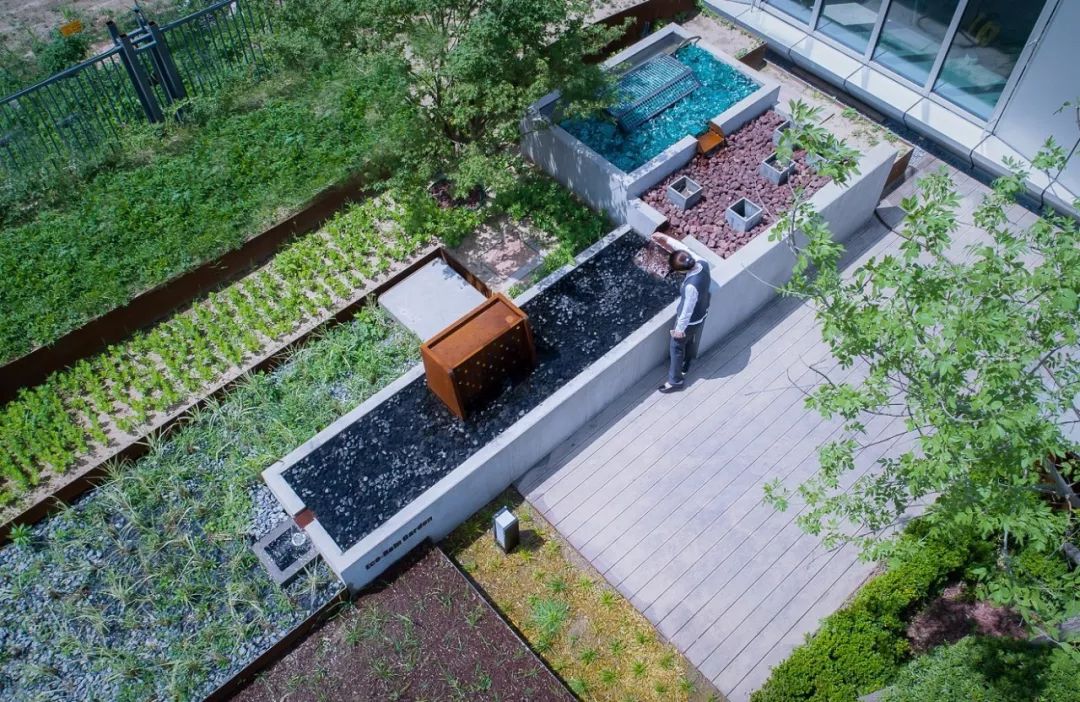

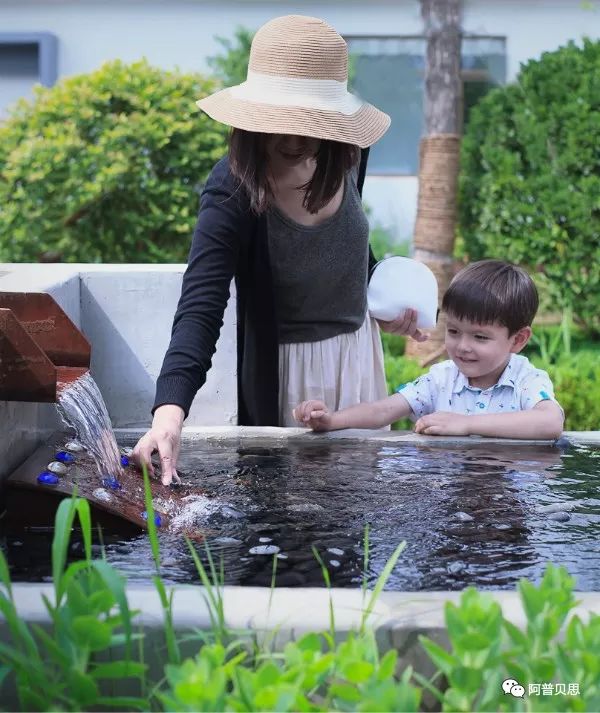

▲抬高的展示性水台,可触摸动水
2.万科研究成果展示区:自研生态被动房,装配式建筑等特色产品落脚于街坊的一侧,与环境自然融合。

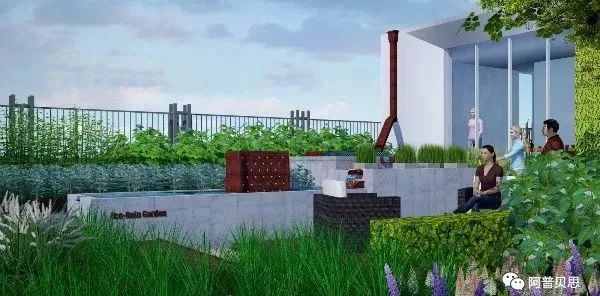

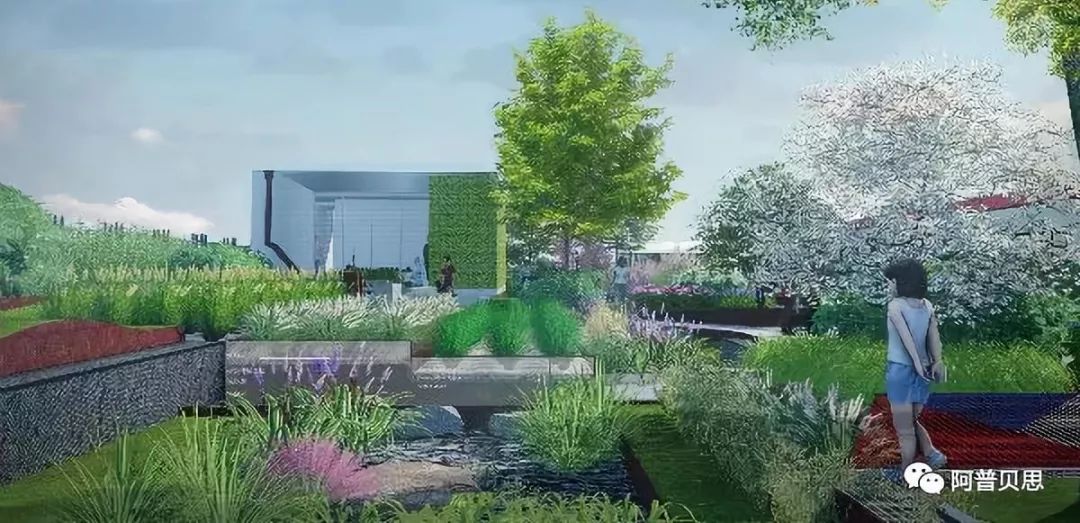

▲设计效果图
▲建成照片

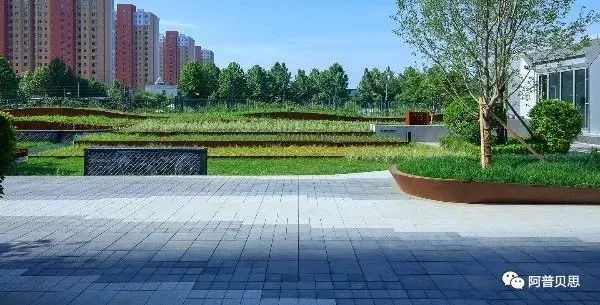

3.洽谈花园:有可以蓄排功能的下沉场地,也有架空的格栅平台,景观与在地文化的融合增加人们的参与性和互动性。

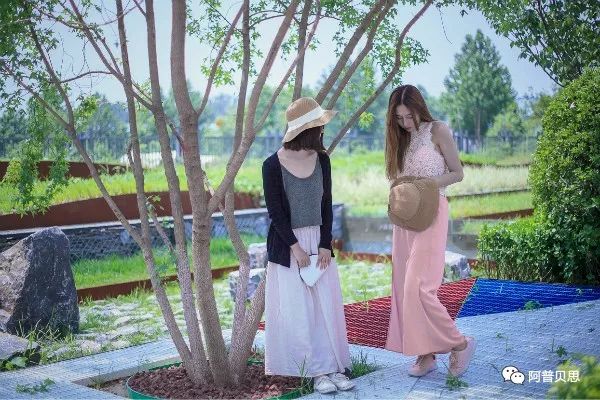

▲乡土乔木,为夏季遮阴

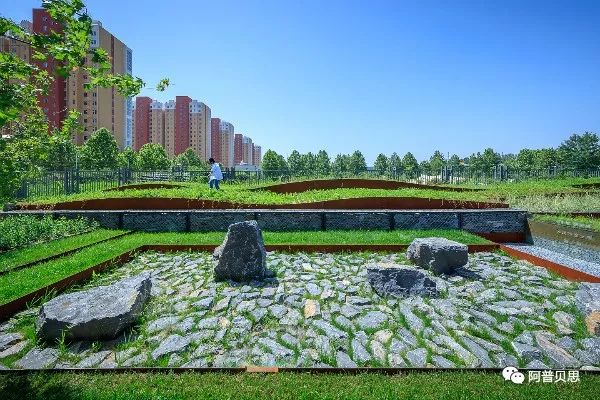

▲下沉空间用石块铺砌,满足全区70%雨水缓存,平时作为交流场所

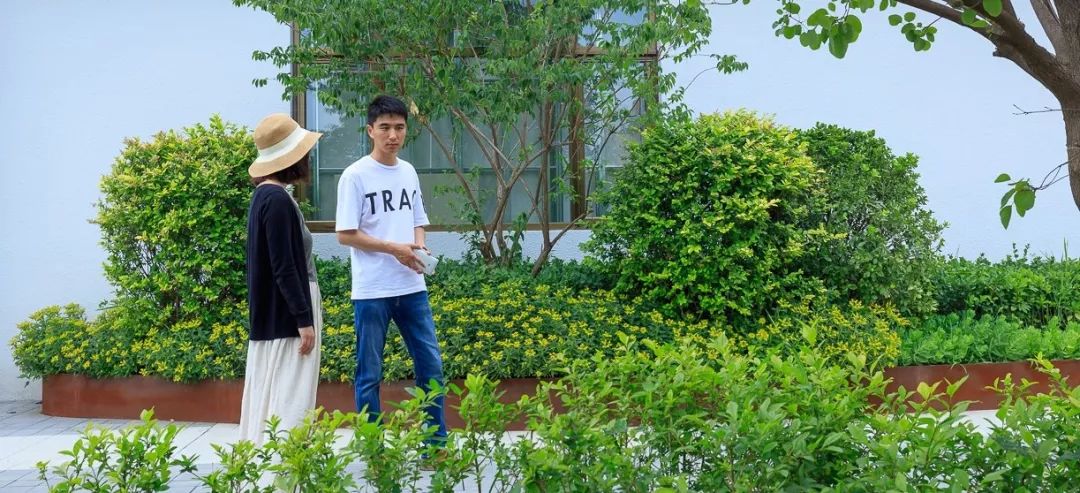

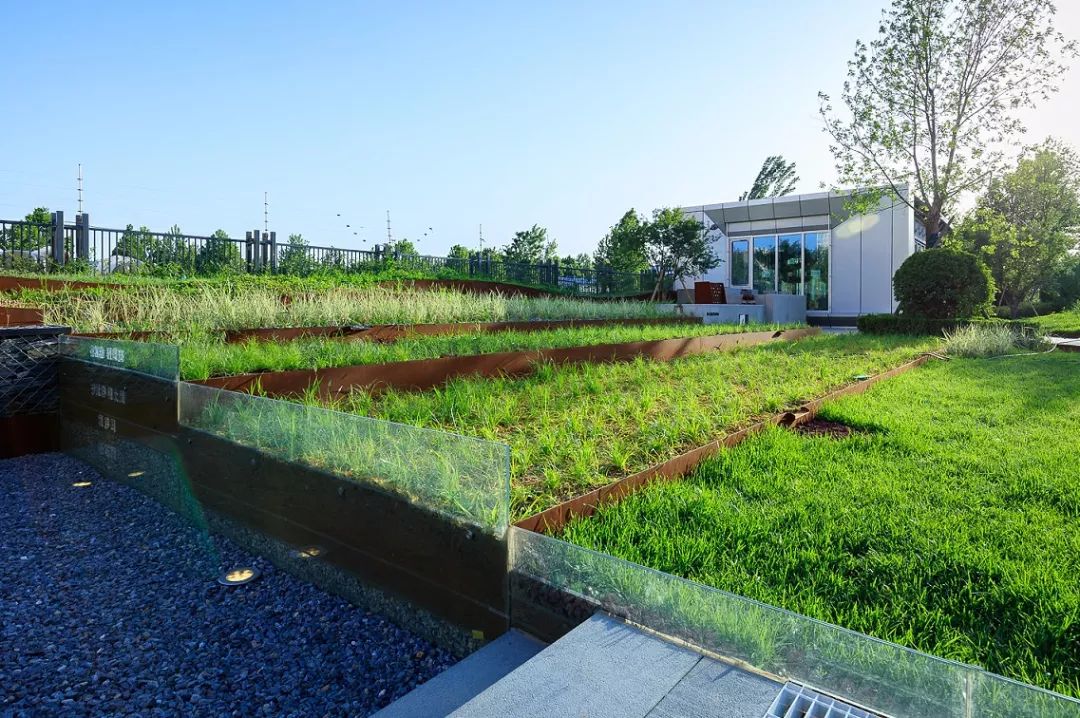

4.花境阳台实验场:采用抬高的台地种植花卉和灌木,即提供座椅和围合感、流线感,更为植物生长提供必要的土层厚度,也方便给爱花的人们拍照、嗅闻花香。

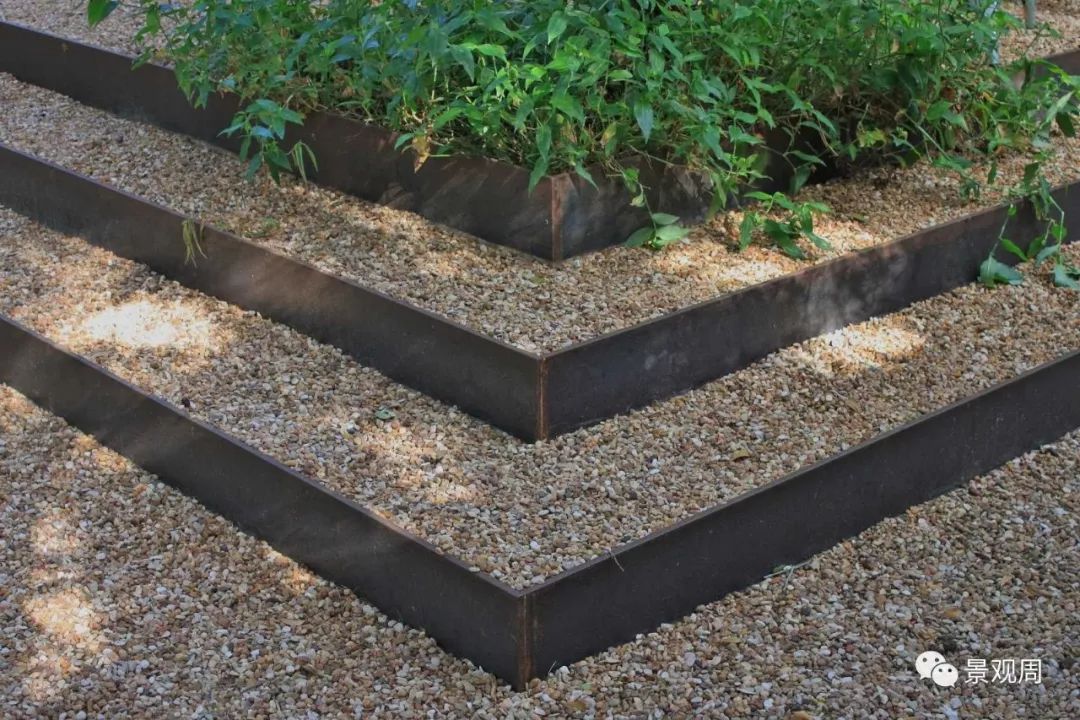

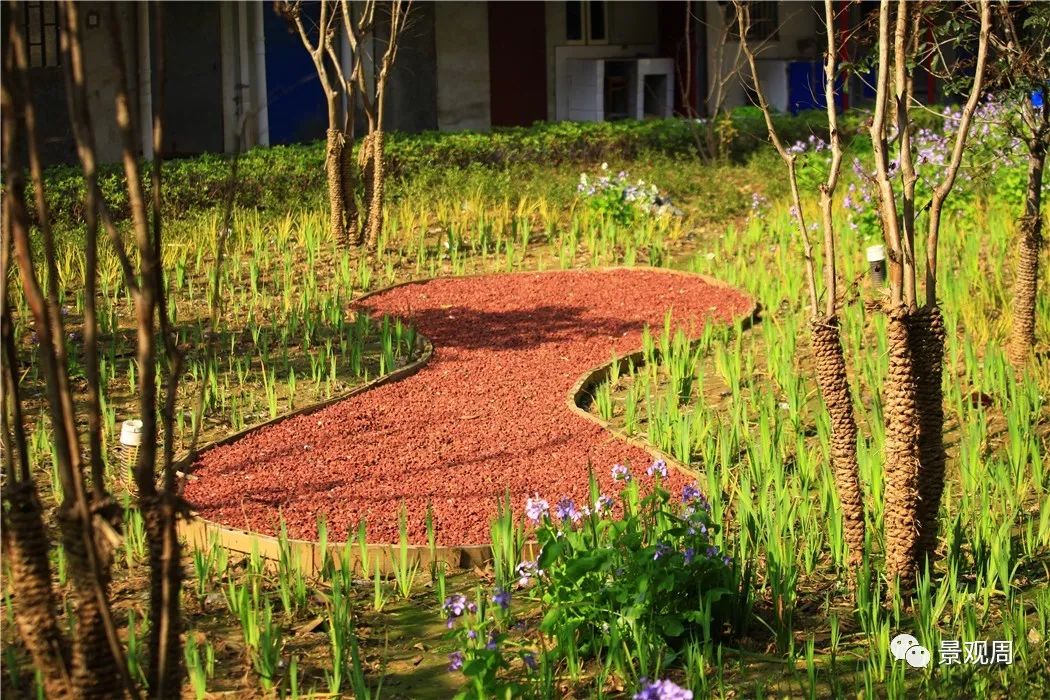

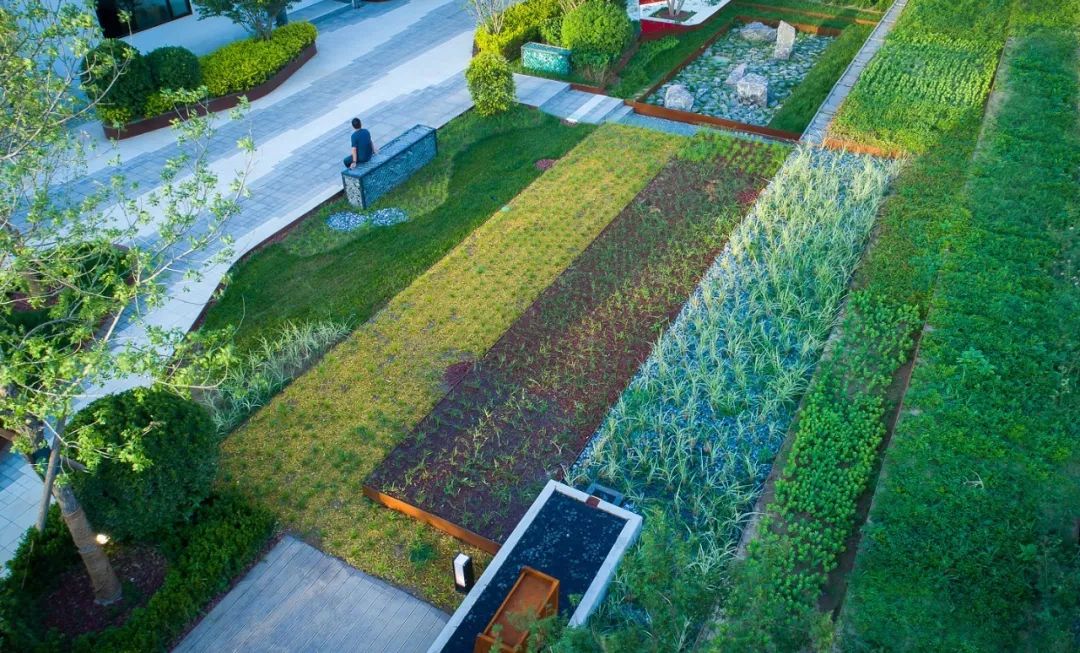

5.色彩台地花园:五颜六色的有机覆盖物,有效抑制了裸土飞尘,减少绿地水耗,降低成本维护。
材料与构件选择:阿普贝思过往几十个雨水花园的营造经验,具备了选择成熟工艺和材料的丰富经验,这让我们规避了许多风险:外露水体会是滋生蚊虫的罪魁祸首,透水砖容易堵塞最好用结构性缝隙透水,植物种植要考虑观赏草过冬的问题等等。

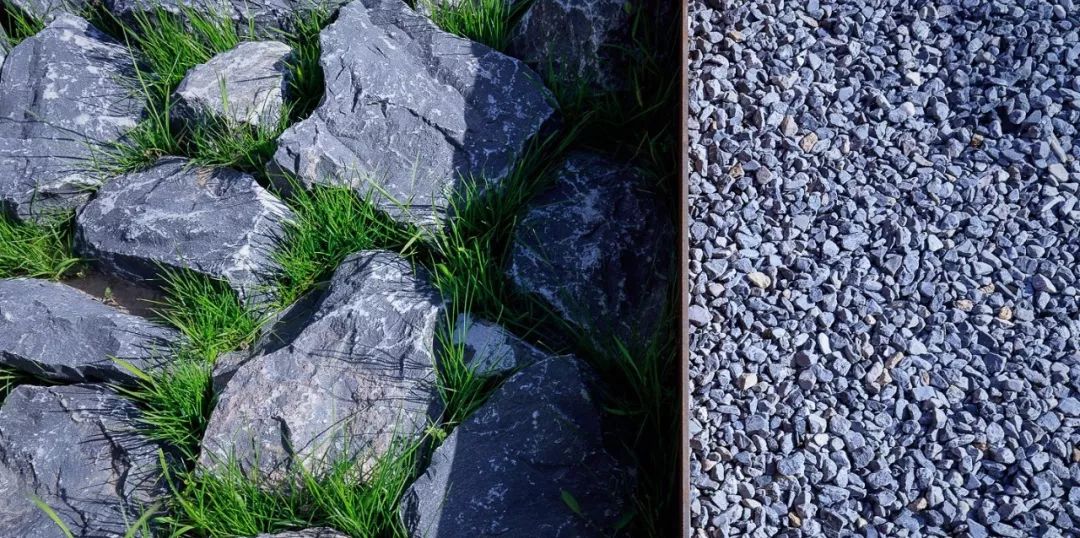

▲朴实廉价的自然材料应用

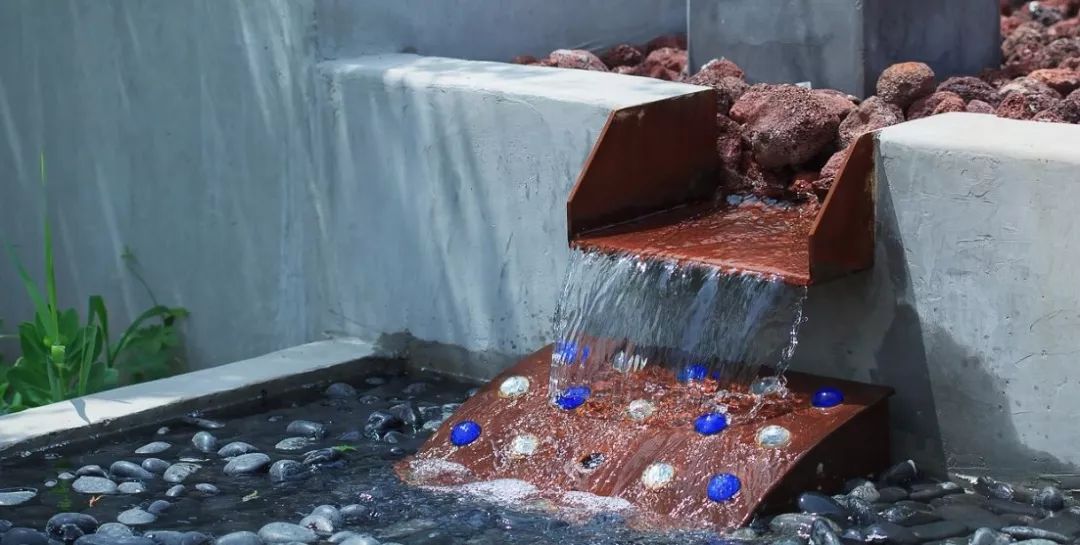

▲跌水构造

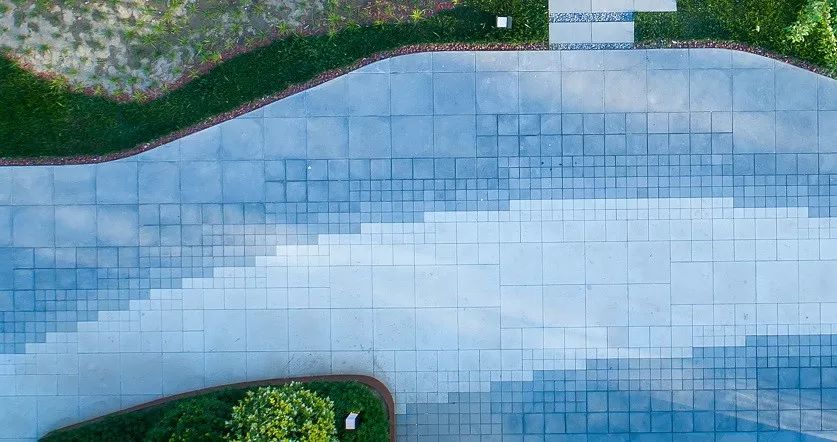

▲生态PC砖,用设计感而不是切割方式,营造出优美的水流曲线

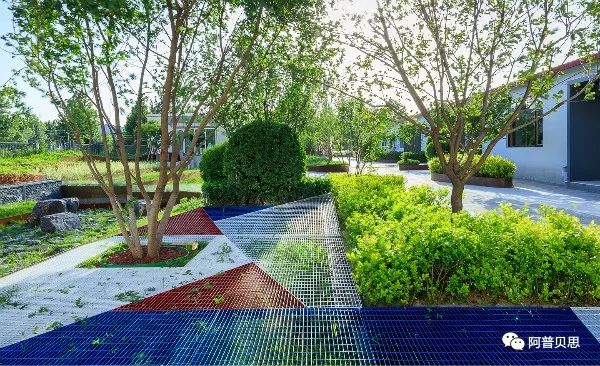

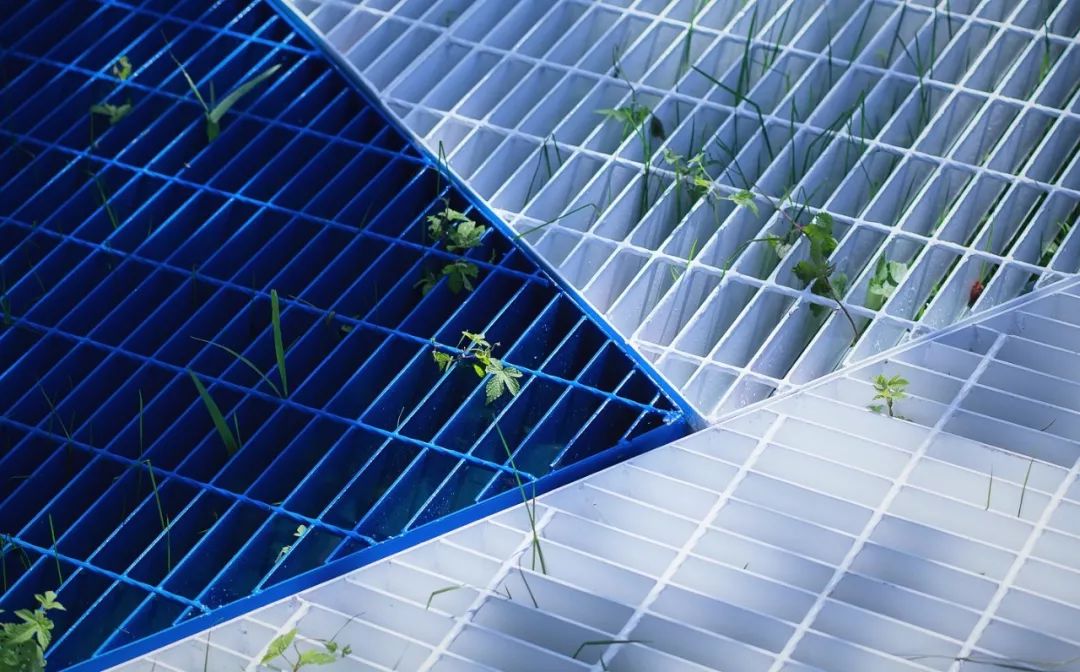

▲架空的色彩格栅平台,不阻碍小草生长

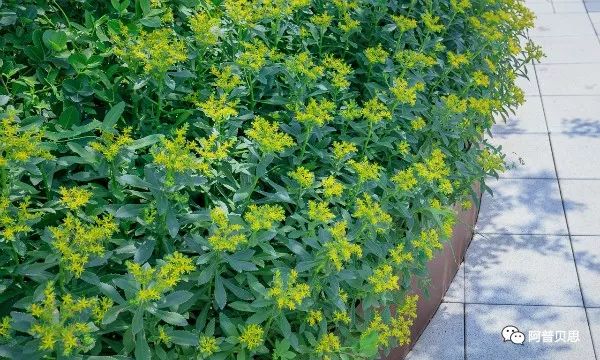

▲抗虫害、驱蚊虫的植物选择,避免了夏季的蚊虫滋生
改造前后对比-万科雄安“雨水街坊”

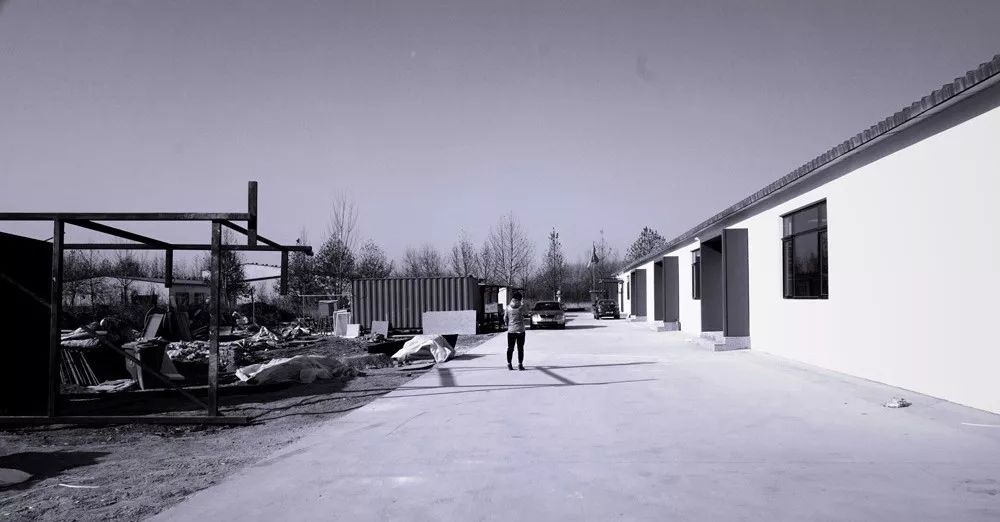

▲改造前(展览建筑的白墙很刺眼)

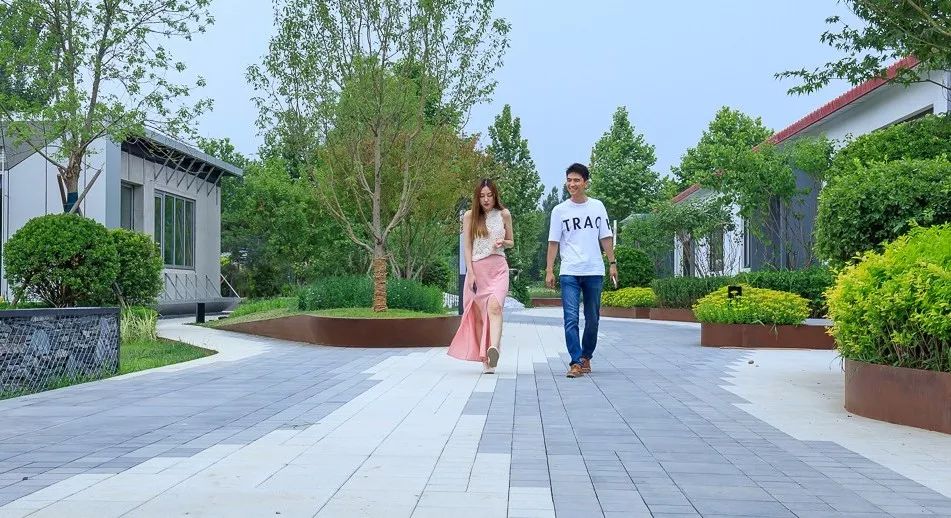

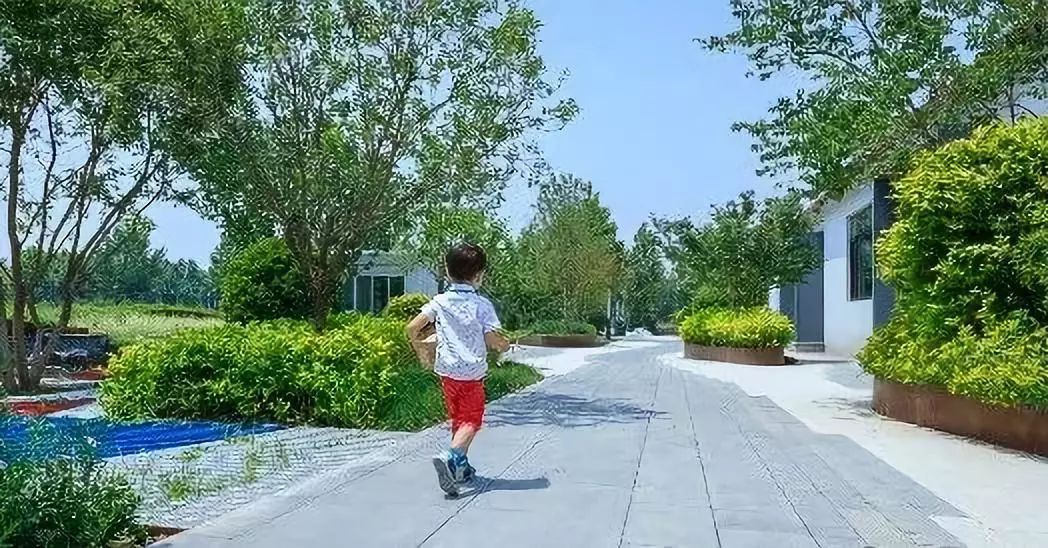

▲改造后(用树岛掩映建筑,铺装也有巧妙的韵律设计)

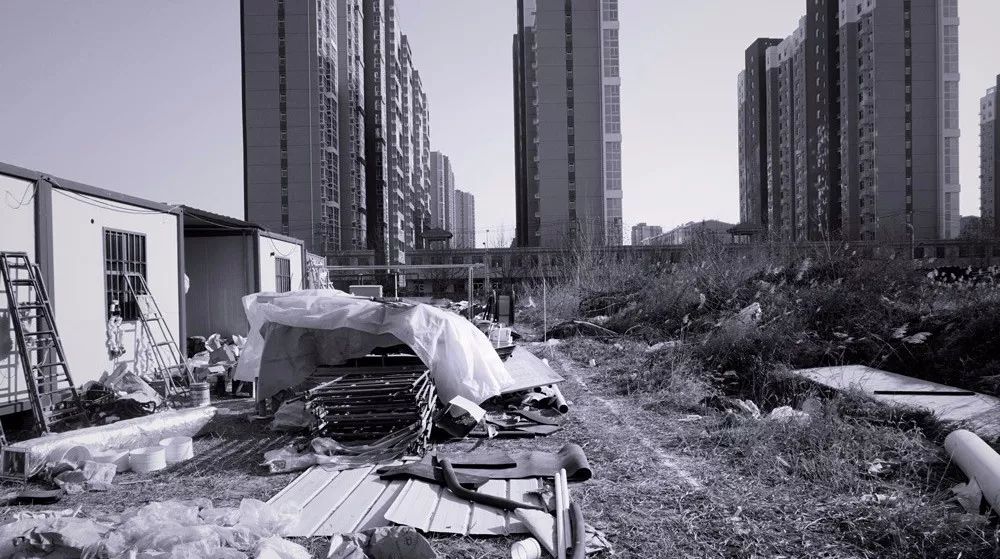

▲改造前(现场除了堆放杂乱外,还长满野草)
▲改造后(还没长成熟的观赏草会让场地记忆如初,空间感提升许多)
▲改造前(从室内往外看)
▲改造后
建成意义-万科雄安“雨水街坊”
本设计的创新之处在于:把景观的传统单一商业价值拓展为多维价值的复合。
生态价值:以自然为主题的雨水街坊,让人们喜爱自然、体验自然、感受自然、学习自然。对于几万平米的社区街区,雨水街坊是有效解决海绵城市要求的绿色技术,满足低影响开发的绿色手段,是未来雄安城市建设的重要参考。
社会价值:万科一直践行绿色低碳的建筑发展理念,与阿普贝思长久以来致力于可持续生态景观的目标一致,追求生态性是企业的一种社会责任感体现。景观从美观性、功能性向生态性、可持续性发展是未来景观健康发展的必然趋势。
生活价值:新颖的体验式空间,让人与人、人与自然之间互动交流,人与自然和谐相处,在保护环境、维护生态的同时让生活更加美好。
商业价值:设计中整合跨学科的知识,使用EPC手段等,做好技术与经济的平衡性,在景观投入和后期维护方面为业主带来实惠。
“雨水街坊”的成功打造为雄安未来感的都市意蕴、全新生活方式的引领、生态景观空间的营造、可持续的绿色生活格调带来了新的形态、新的理念、新的体验和感受,成为万科真正意义上的第一个海绵城市项目落地。未来,万科将计划在其他区域试验推行。
“雨水街坊”作为雄安新区格调样板街区实景,起到了良好的示范效果,它得益于阿普贝思与万科的卓力谱写,在这里,我们,一起触摸到了未来......
03
海绵城市居住区改造 | 华润新村改造 景观设计:土人设计

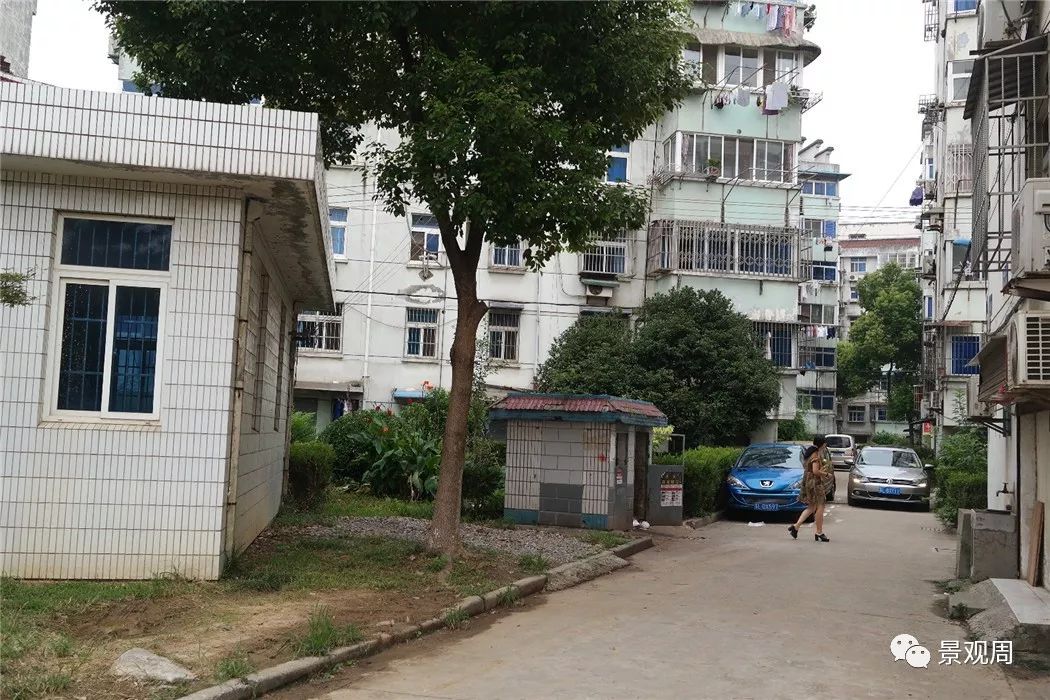

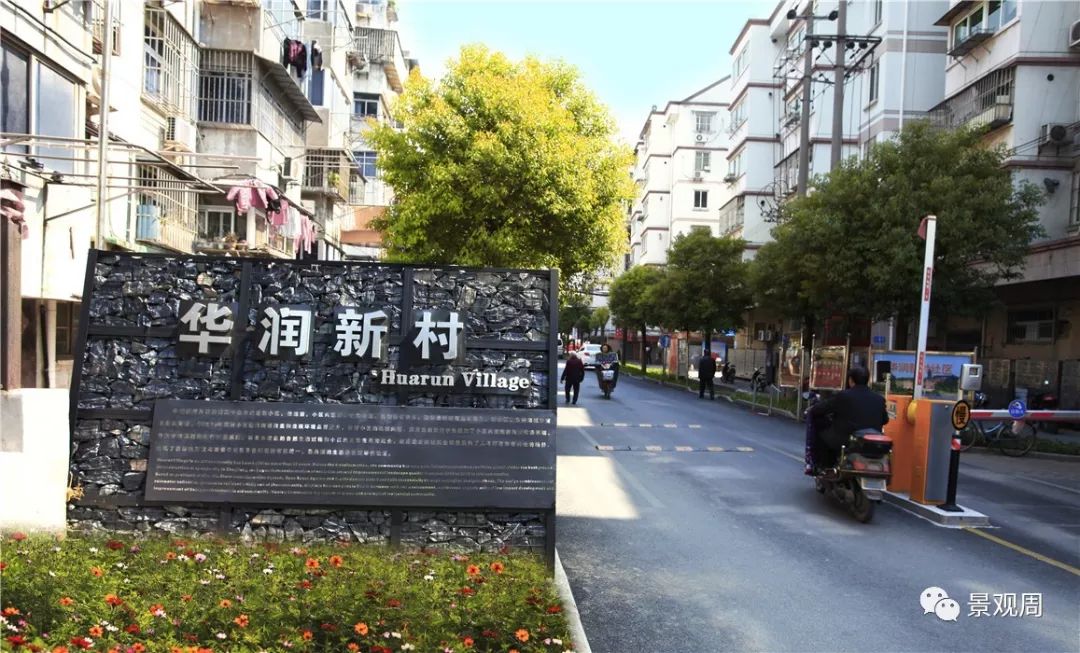

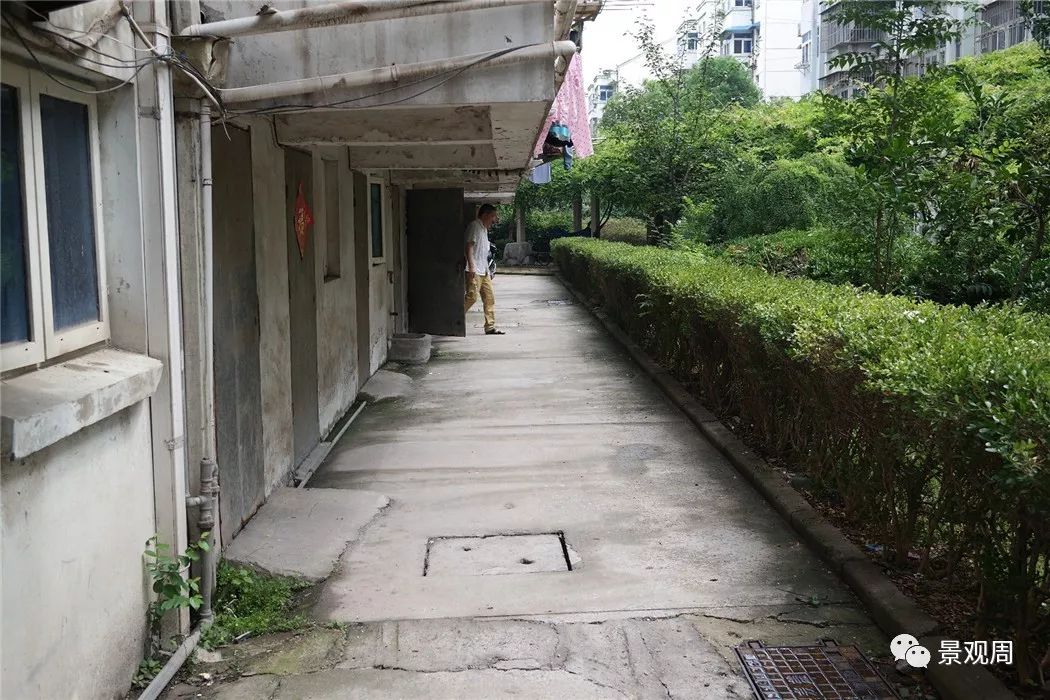

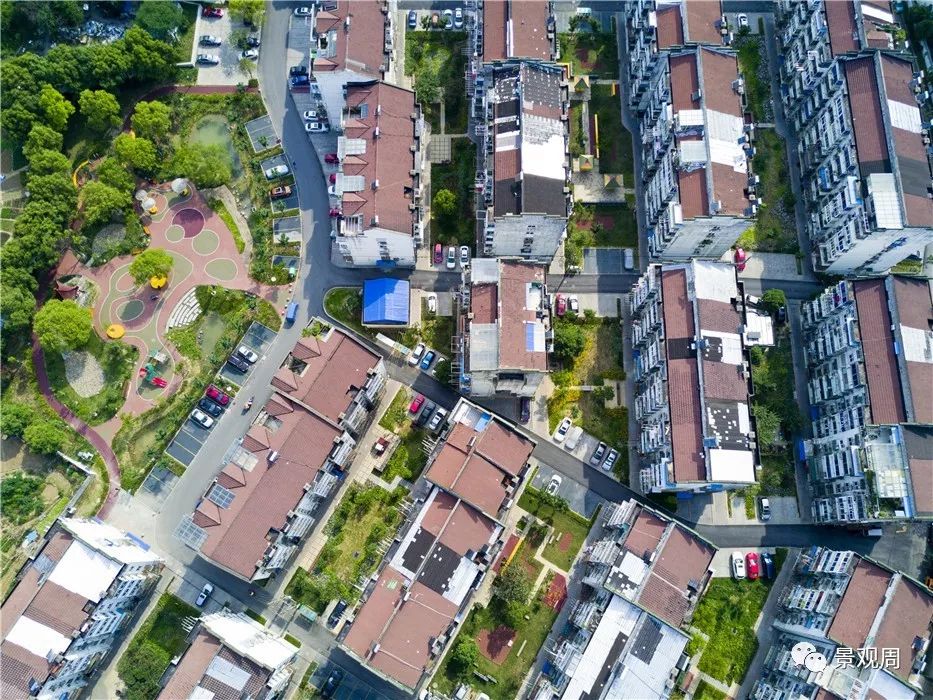

华润新村为已建成二十余年的老旧小区,改造前,小区内道路、设施老旧,植物绿化杂乱,亟需进行环境品质提升。结合镇江市海绵城市建设的大背景,于2016年间对小区进行海绵改造和景观环境品质提升。针对小区的现状问题,运用生态设计手法建立了小区内完整的雨水收集系统,开放空间系统和慢行交通系统。将雨水收集的自然生态过程和小区的日常使用相结合,经改造后的社区生动的展示了人与环境和谐共处的场景,实现了低影响开发与改善老城区居住环境的有机统一,是典型的生态绿色型居住社区。
设计目标:
针对小区的现状问题,运用生态设计手法建立小区内完整的雨水收集系统,开放空间系统和慢行交通系统,实现低影响开发与改善老城区居住环境的有机统一。
设计挑战:
一、镇江市属亚热带季风气候,降雨强度较大。小区建设之初对当地气候特点考量不足,集中降雨季节小区内雨水堆积严重;杂草丛生,蚊虫繁多,绿化内植物死亡地块裸露,大雨后泥泞横流;绿地内种菜,居民用粪便当肥料,异味大,滋生蚊虫,给居民生活带来诸多不便。
二、小区内老年人和儿童占据居民比重较大,活动空间和设施严重不足,现居民一般去附近马路上或公园广场锻炼活动,存在安全隐患,无法满足居民的日常休闲需求,小区现有休憩设施损坏破旧无人维修。
三、小区内机动车和人行空间混杂,入户道路逼仄。机动车数量急剧增长,停车位严重短缺,随意停车影响社区安全及空间质量。
设计策略:

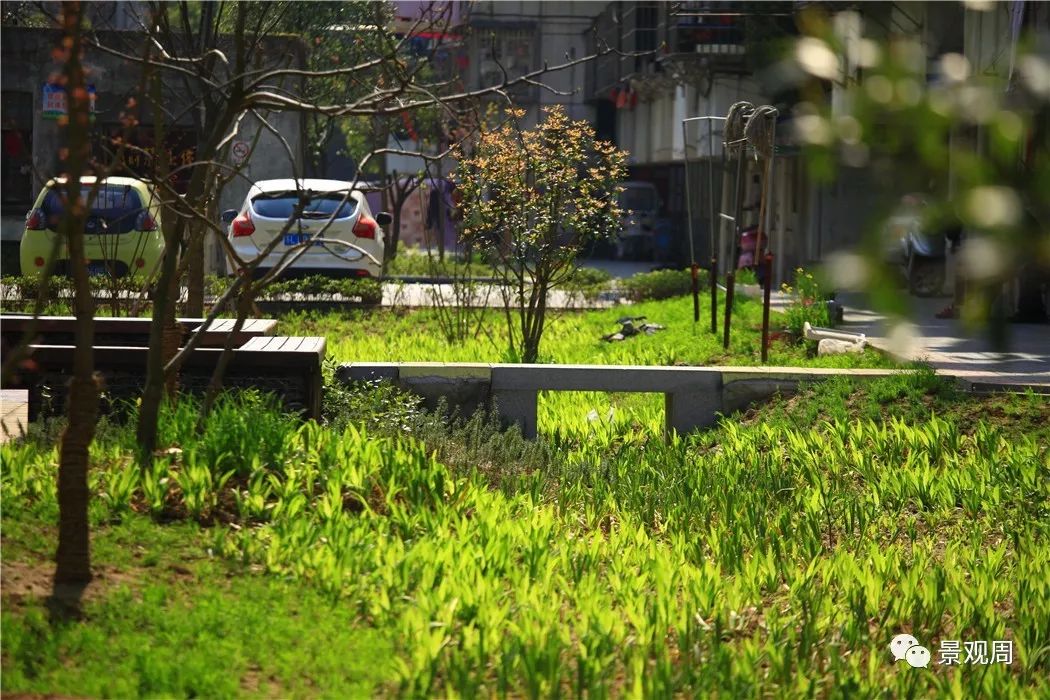

构建雨水收集系统:通过生态设计手法,结合低影响开发技术建立雨水收集系统,屋顶雨水经集水口流入下水管道,通过地下导水管引入雨水花园中心绿地水系,雨水花园消解、下渗部分雨水,多余雨水经溢水口流入市政雨水管道,降低基础管网排水压力,解决小区内涝,同时通过雨水花园净化保障水质。路旁浅草沟结合盲管的设计引导道路雨水收集,形成小区内完整的雨水收集系统。屋顶雨水出水口设计有三种形式的雨水出水口,分别为石凳形、石块型、石笼型,此种出水口形式在缓解雨水冲刷的同时具有良好的景观效果。屋顶雨水导水及溢水口设计盲管和铺装两种形式的导水途径;设计雨水篦子及U型管两种形式的溢水口,使雨水引导过程可观。

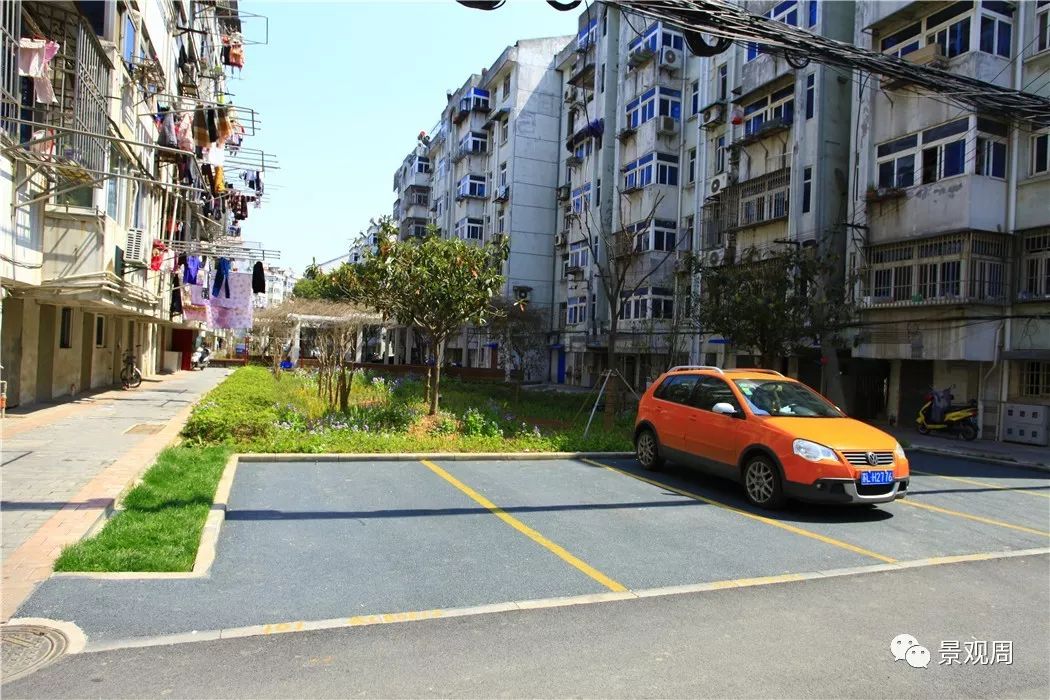

梳理交通系统:梳理小区整体交通系统,除原有内部机动车道路外,更增设环形健身跑到,将慢行系统串连功能区及宅间绿地,营造慢跑、散步、穿行在内的多种游憩体验。道路采用可透水铺装,避免雨水堆积。沿途铺设雨水收集设施,以缓解瞬时雨洪压力。小区内集中停车空间发展受限,应以打散式的灵活停车作为解决方法,在绿地边缘及交通量较小的道路两侧合理布置机动车道和停车空间,增加后小区内共集中停车位120个,分散停车位281个,满足停车需求。

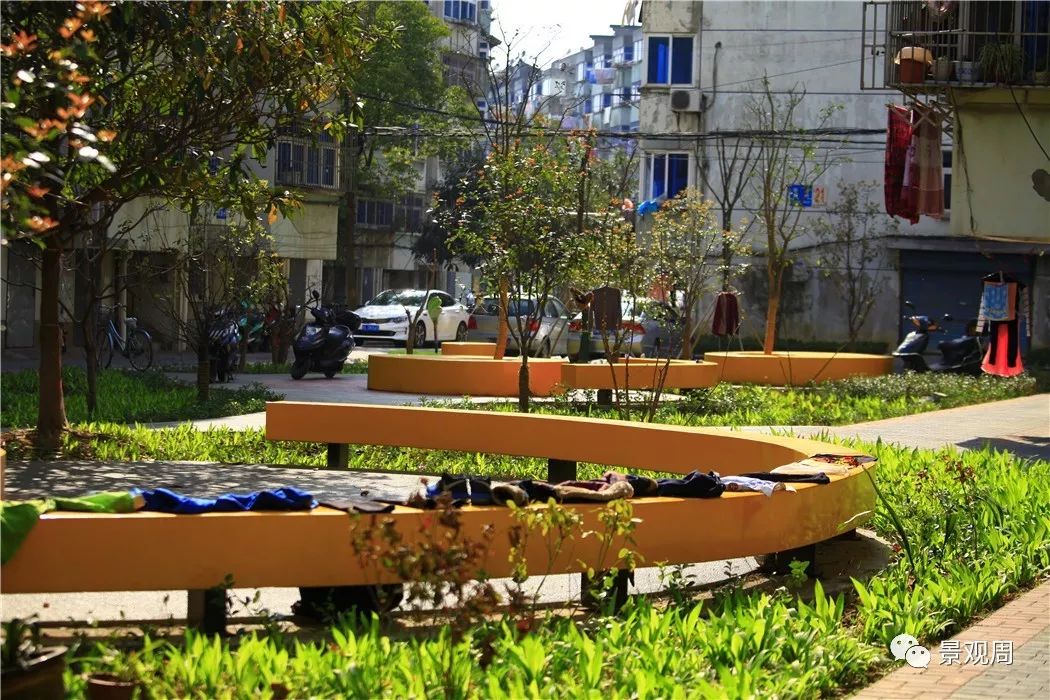

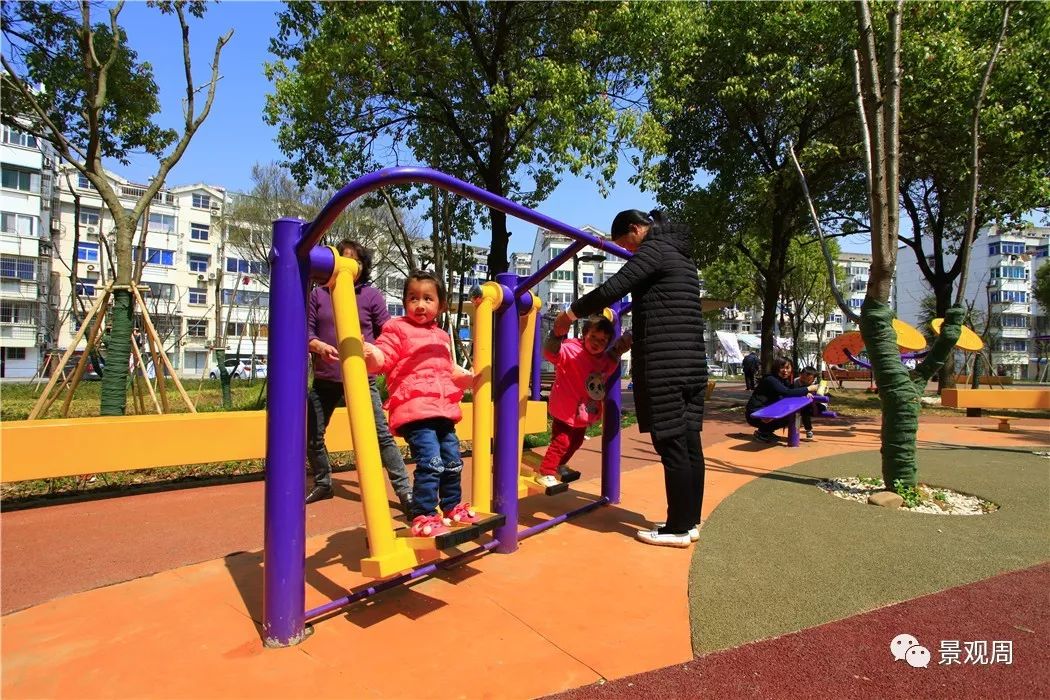

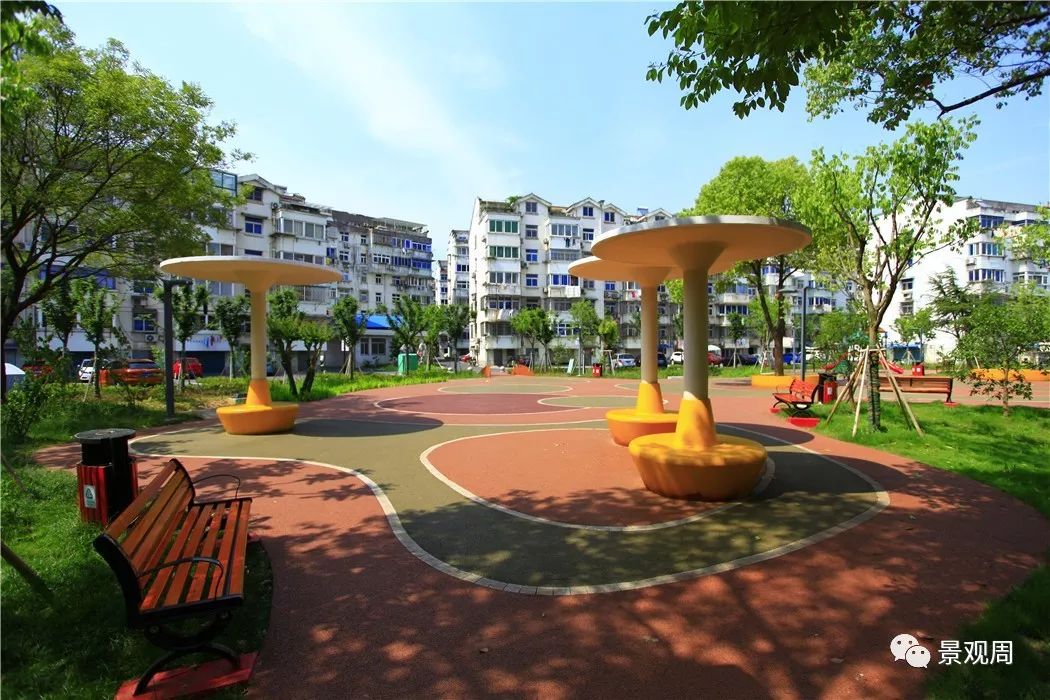

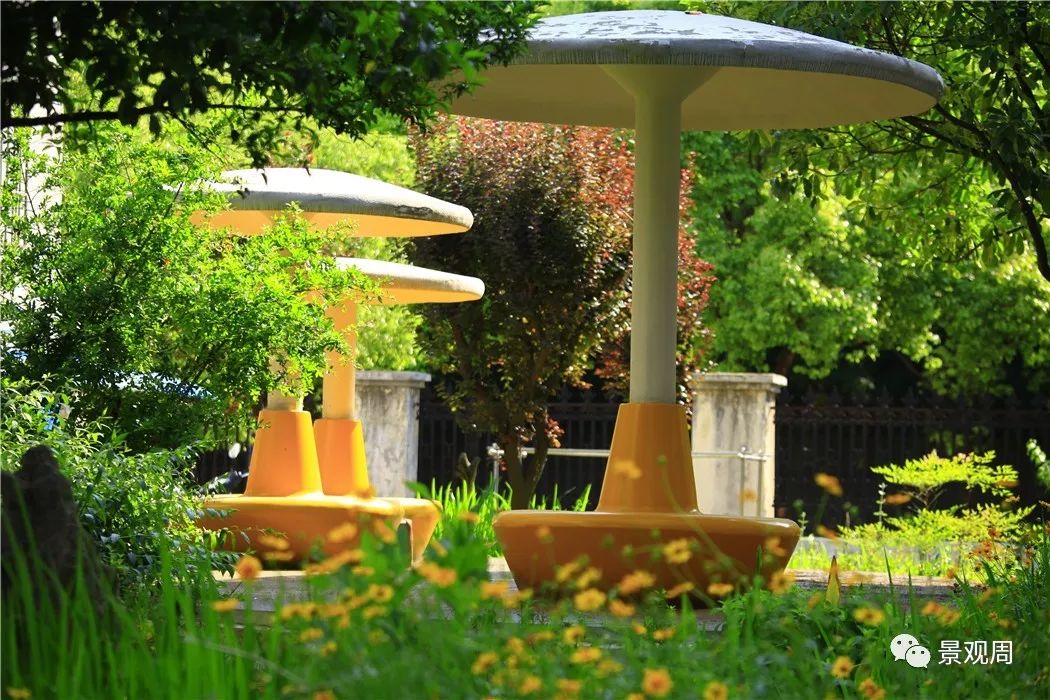

完善活动空间系统:构建包括儿童活动空间、老年人活动空间及运动空间等在内的开放空间系统,满足不同人群的休闲活动需求;在休憩空间中补充完善座椅、灯具、解说牌等在内的服务设施,为休闲宜居提供依据。活动空间铺装采用可透水铺装,避免雨水堆积。
结合海绵城市建设理念,针对小区的现状问题,通过生态设计手法建立小区内完整的雨洪管理系统,开放空间系统和交通系统,最终达到绿色海绵小区的建设目标。华润新村小区的设计将雨水收集技术和景观设计方法相结合,经改造后的社区将生动的展示雨水收集过程,展示人与环境和谐共处的场景,可实现低影响开发与改善老城区居住环境的有机统一。华润新村小区改造设计将为全国范围内的高密度老城区海绵改造提供示范意义,具有广泛的代表性。小区现已改造完成,得到了本小区及周边小区居民的一致好评,同时也经历了集中降雨的雨季,再没有出现积水及泥泞横流等现象,华润新村已成为当地海绵小区改造建设的典范之一。
与国内居住区的改造不同,国外的雨水花园多以社区花园为例
04

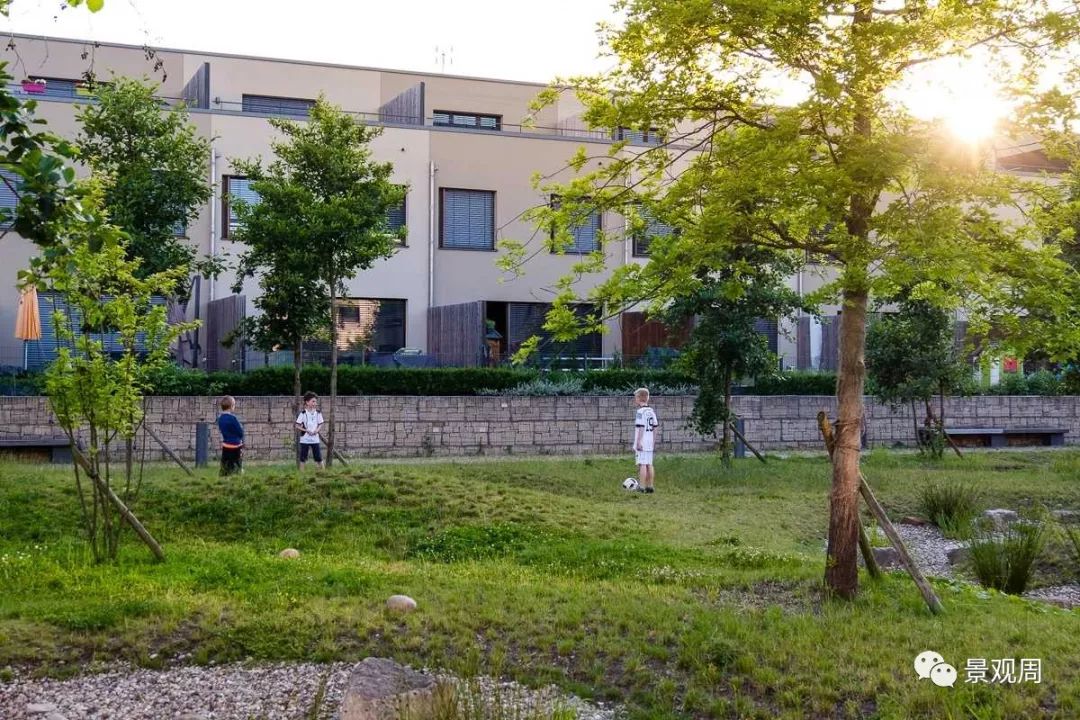

雨水花园Nonnewisen Lot 4N

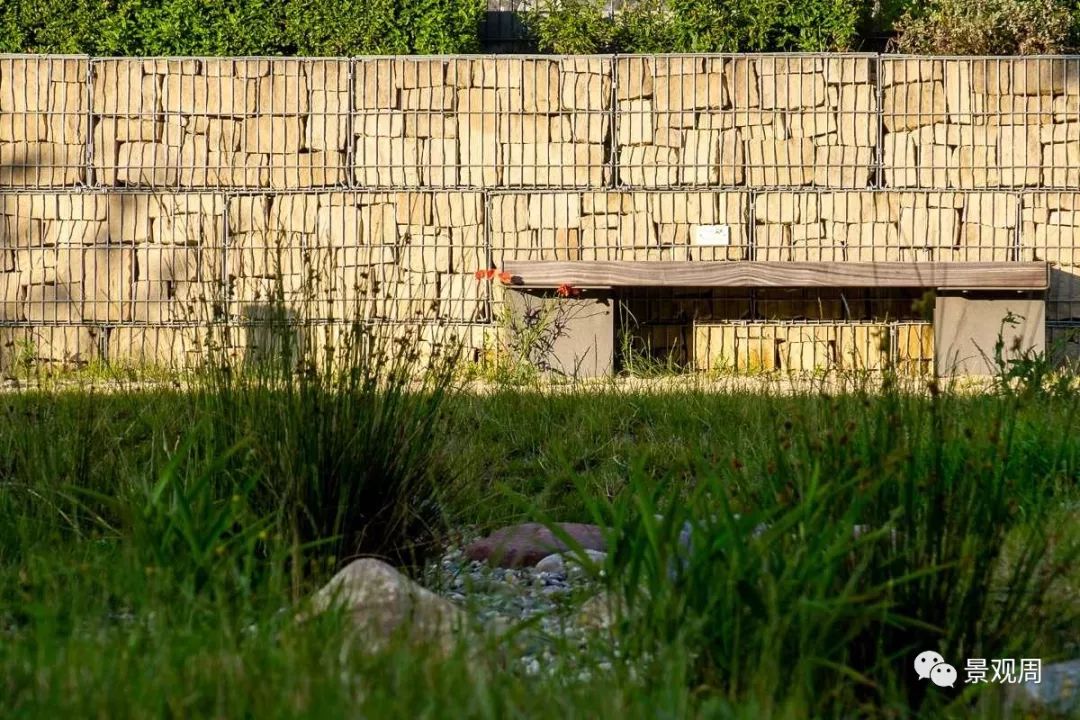

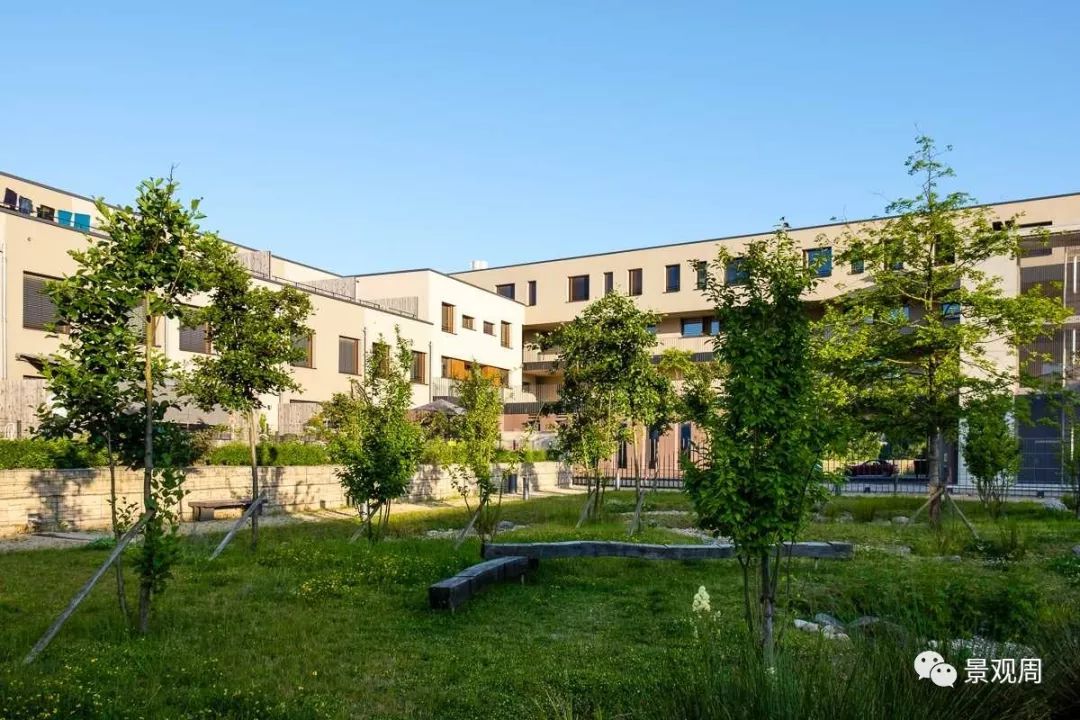

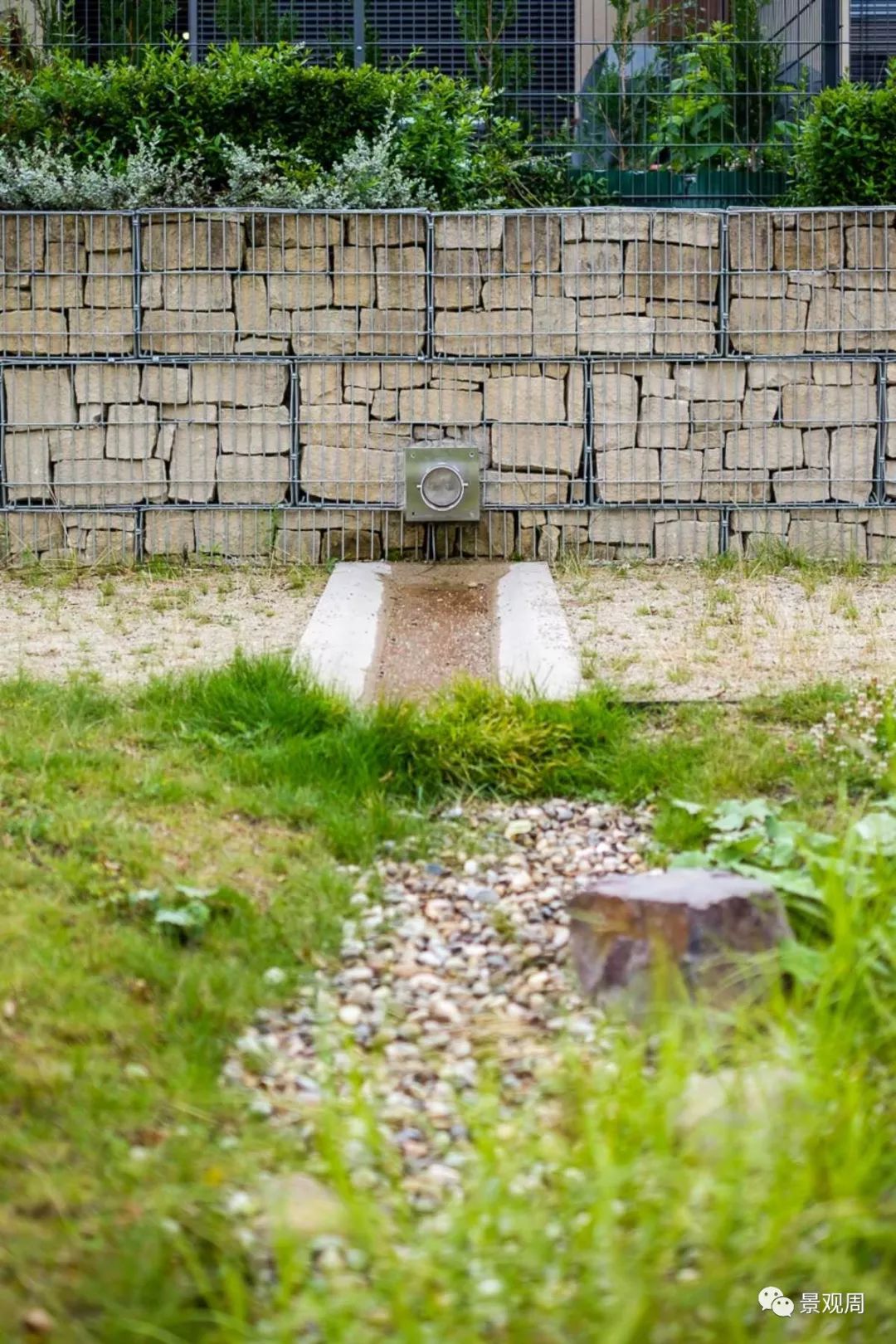

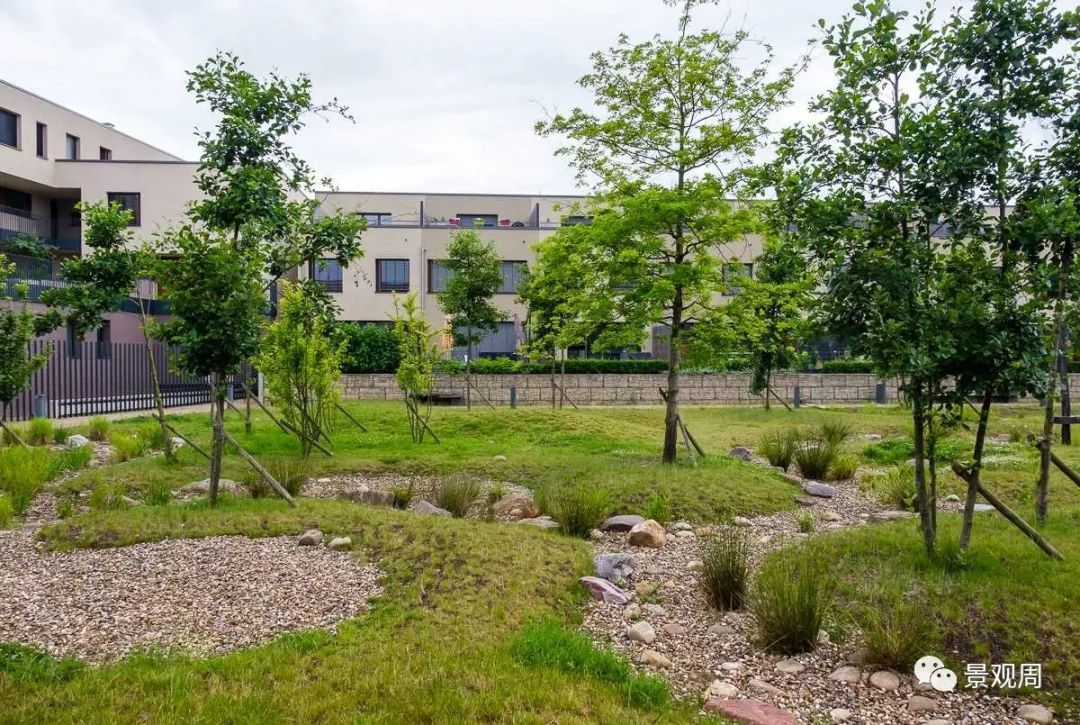

低租金住房的外部空间大的庭院被一幢三到四层的建筑包围着,还有一个有9米宽的露台和私人花园。私人和半公共空间的结构是由gabions的梯田组成的。

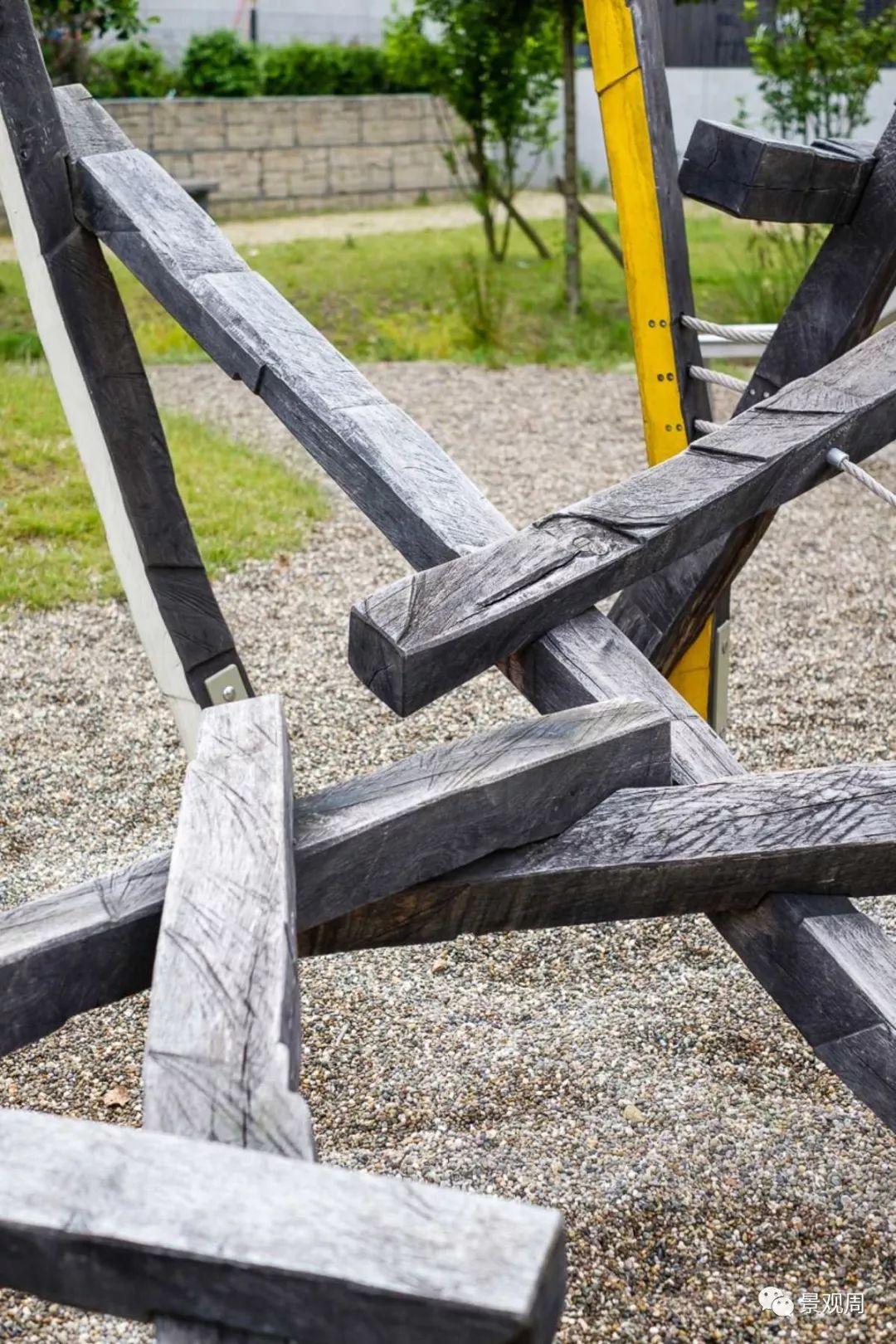

这个项目的灵感来自于它的邻近环境:雨水和雨水的空气,以及河流的冲积平原。因此,中央空间被重新解释为以图形和艺术形式引入这种景观。该种植园的特点是该地区特有的植物,如sureaux和黑色樱桃树。游戏和沉思的形式是通过梯田,引入长椅和游戏设备来创造不同的活动和休息区域。
05

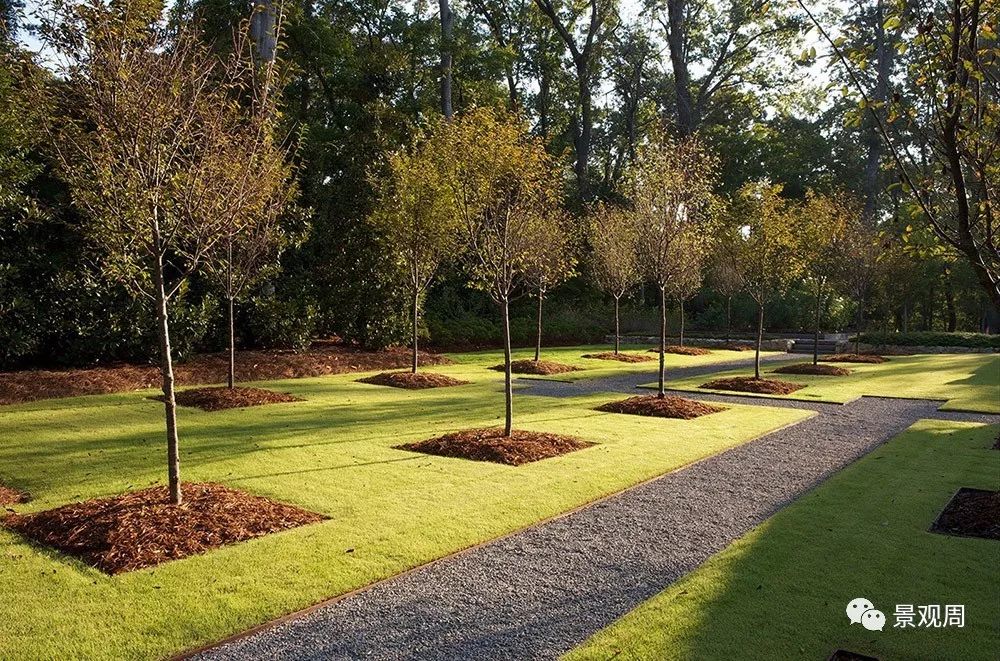

林地雨水居住区雨水花园
项目位于生路易斯安那州一处5英亩的松林阔叶林混交林地中。其中布置了建筑,停车场,草坪,花园房,雨水花园。
“这个项目的特点在于对本土植物的完美应用。在设计和自然之间保持一种平衡。这更多关乎选址和园艺学。非常精妙和漂亮。”
森林的保护和发展,天然材料的使用,以及创新可视的雨水收集系统,通过可视的雨水采集策略来定义和系统化这些花园。由始至终的紧密合作过程使我们公司和建筑师的工作同时进行,并针对所有的花园规划、设计和建造进行了有效意见的对话。
在西北路易斯安那州的这个住宅占据了5英亩的土地。这片区域的山坡上有着繁茂的松树和本土的硬木植被。一条在西部边缘位置的南北走向的山沟,是大约周围100英亩森林的排水走廊。山沟的水位在暴雨后最多能高出水平面8-10英尺。一条由红河谷附近以前的路线形成的陡峭的悬崖河,有着茂密的硬木树冠植被,这组成了东边界的大部分区域。

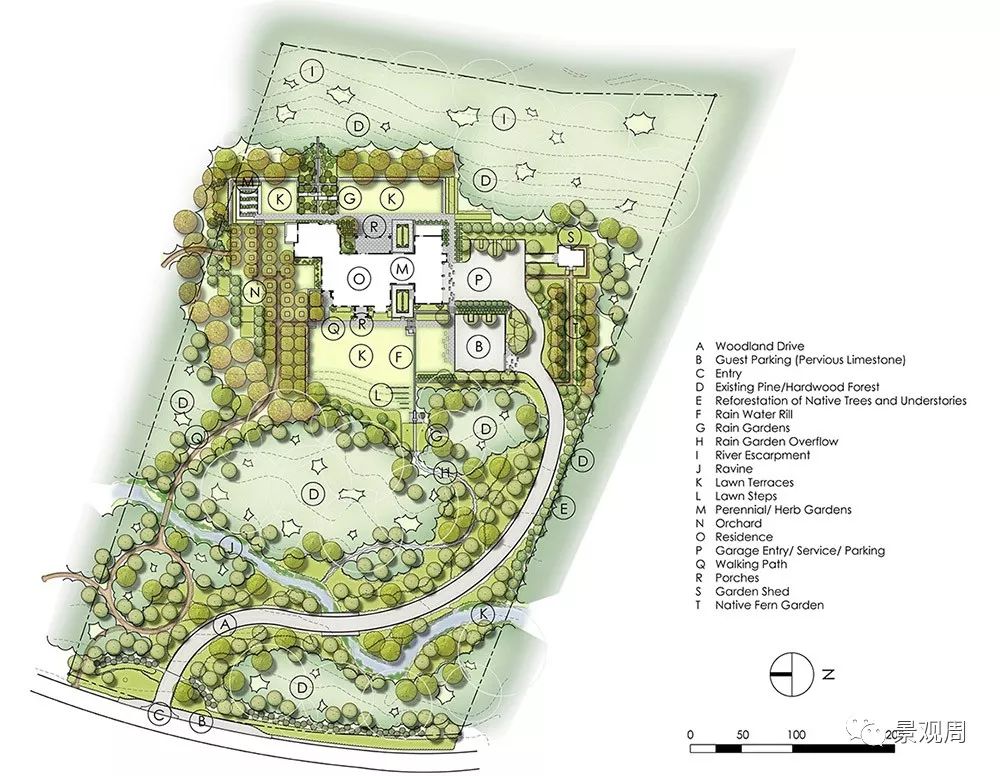

客户是当地土生土长的人,在回到家乡开始这个项目之前在英格兰的科茨沃尔德地区定居了20多年。我们公司与顾客和建筑师合作了2年时间去准备这个区域的总体规划和施工文件。我们公司开始提出了居住区位置的发展性的建议的计划,最终推荐的位置在东部边界附近的山脊和悬崖附近。这里的松树林和森林景观能给客户一览无余的视野。我们还对大门入口、车道以及住宅旁包括道路、墙壁、走廊、停车区和雨水收集系统等在内的花园区域进行了规划。

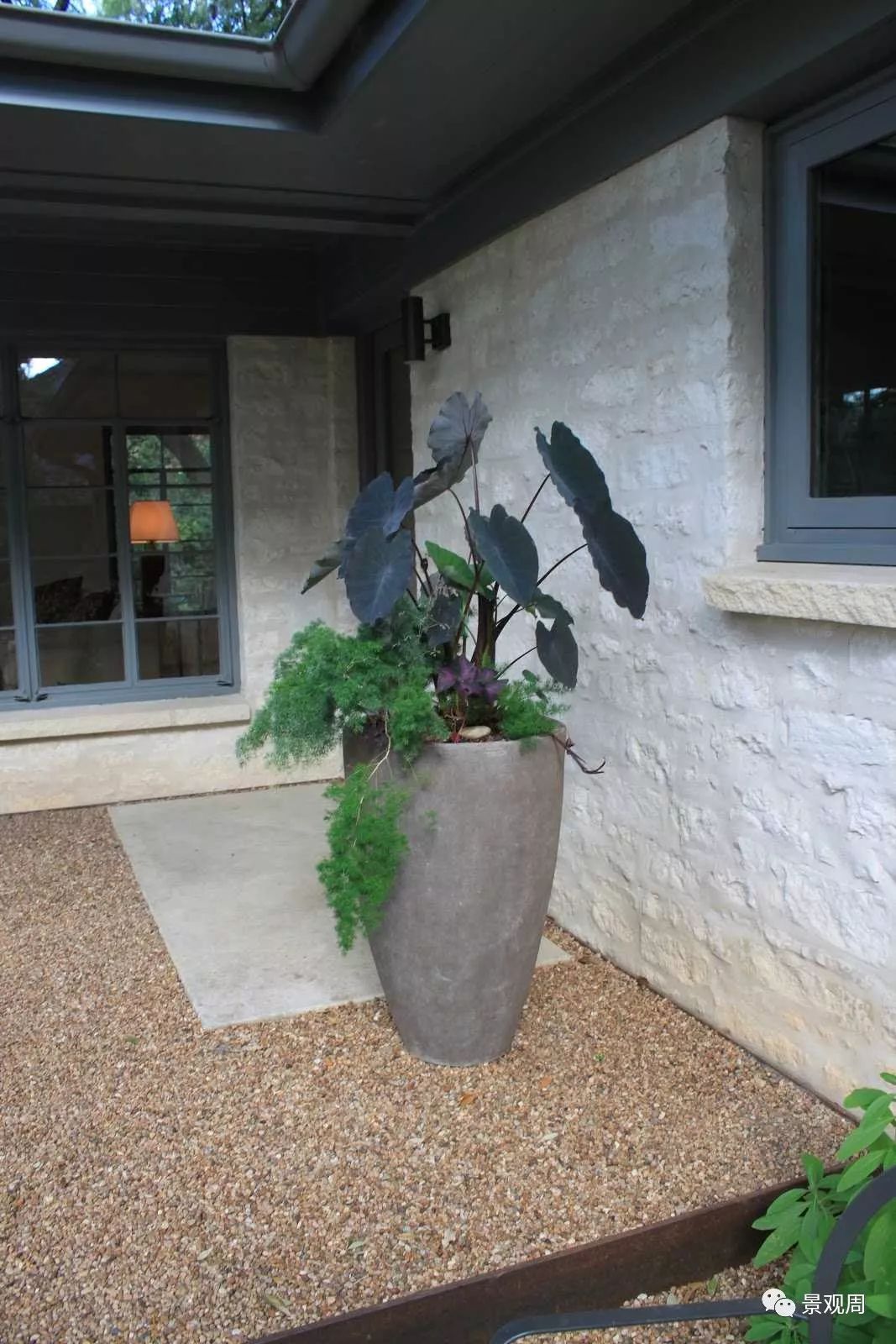

▲地面铺装为花岗岩与石灰石碎石。石砌矮墙背后的台地远处是松林和阔叶林。
车道是两边突起呈曲线形的石状结构,车道比山沟的最高水位线略高,这样的设计避免雨水季节期间受到受雨水影响。这个区域的大多数森林都得到了保护,并且斜坡边的林中落叶层和可见的防治区的边缘地区,驾驶者感兴趣的视野上还另外种植了很多其他的树木,像本地的蕨类植物,灌木。同时,车道旁还有许多可以漫步的蜿蜒小道。

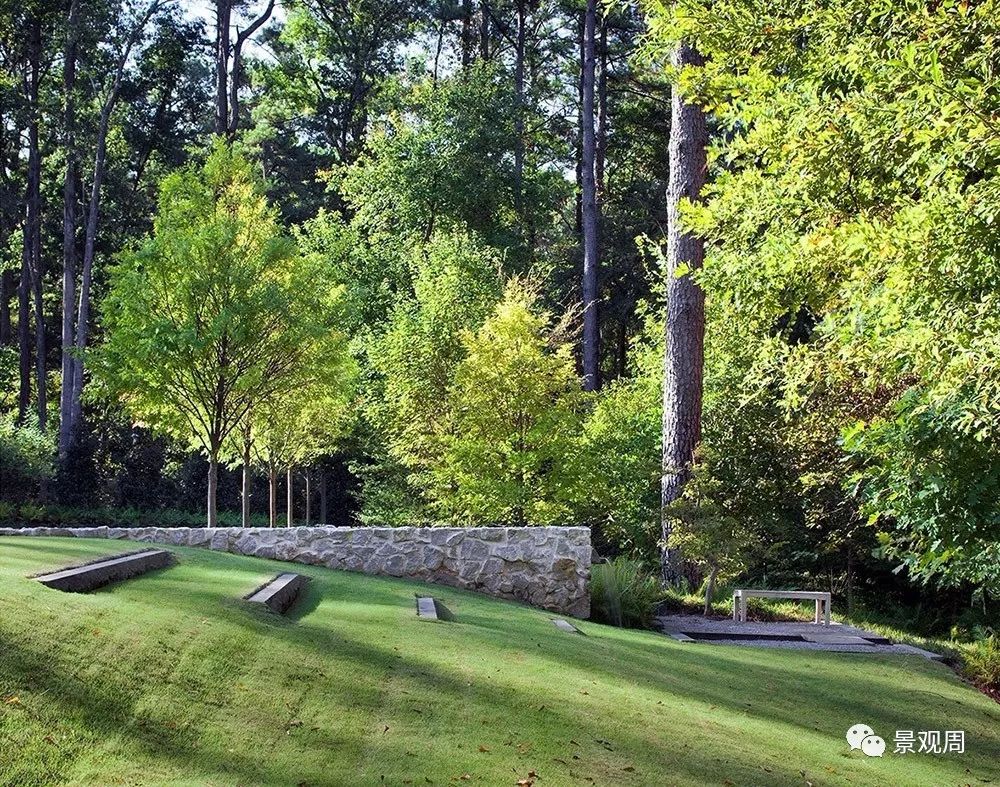

草坡作为为客户子孙提供活动与玩耍的区域外,还为居民构成了花园房外的风景。让人们在观赏透过远处密密层层的树冠和森林拥有一片更加开阔的视野。客户还要求,根据科茨沃尔德区域里的石头村舍和矮墙的启发,进行建筑上的设计。由于受到当地材料的限制,我们对此与委员会方面进行了激烈的讨论。但当我们的提议——使用石灰岩石材(因为当地许多河岸边缘都用这种石材加固)得到肯定,我们如释重负。这让整个工程更加结合当地实情。

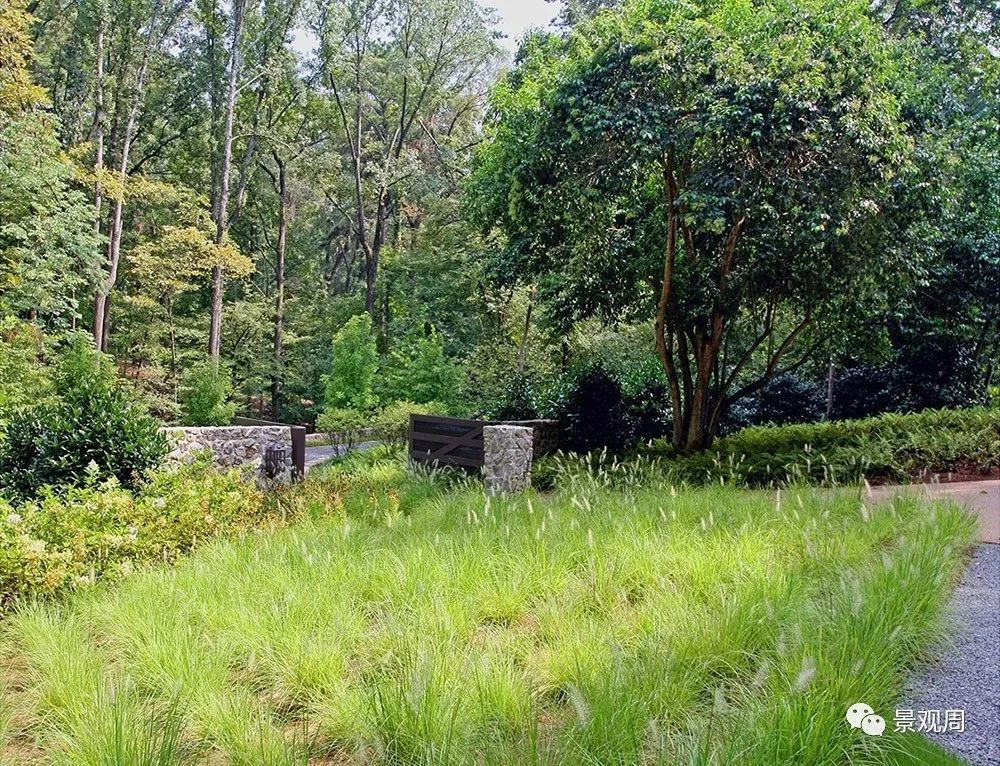

▲微妙的低调入口。穿过安装在低矮石墙上的铜门,越过晒着暖阳的草丛,到达蕨类植物生机勃勃的树荫下。
▲蜿蜒在林间的道路。修建时最大限度的保留了场地树木。
从项目之初到维护,我们根据客户的规划和偏好,保证森林、山涧和陡坡的完工。我们的设计目标也包括:
1、设计简单且相对小的花园房供休闲玩耍,分成林地边缘、园艺广场、雨水收集区以及森林入口几部分。
2、在居民区周围的花园区采用可见排水系统以及集水技术(即使年降雨量将达到近60-70”英寸。并且,过去三年内已经减少了超过25%英寸
的降水量。我们相信水是一种珍贵的商品,即使在这样的环境当中,这种意识也会不断增加)
3、为了保护树冠,减少场地平整和环境破坏,设计出富有特点、效果显著的登记和到达顺序,速度缓慢,展现出住宅和花园景观。
4、满足客户需求,采用一种简单又不唐突的方法设计一个场所供草药、多年生植物以及蔬菜培养种植的场所,易于维护,又不会使雨水花园
逊色。
5、巧妙的将植物分类,种植在峡谷边缘,聘用当地人控制水土,保护峡谷,使其成为一个舒适愉快的场所。
我们许多的设计决策是基于当地材料以及先例,回忆客户偏爱的的国外景观风格,并进行协调。我们强调采用低水平线以及景观特征,放大强有力的森林景观,使其作为主导。
许多设计面主要是围绕我们不能做什么而不是我们做的……不断地将设计想法进行编辑、融入到设计当中,使自然美与小的设计要素相对。在我看来,这是引人注目的。花园设计其实就是那么简单。
后方的雨水花园直接根据客户的要求建造草坪及其他……“从卧室的窗户向外就能看见森林,我们可以享受到大自然和鸟儿的歌唱。这一定很吸引人!”这座拥有桦树林、蕨类植被、鸢尾花、紫珠的

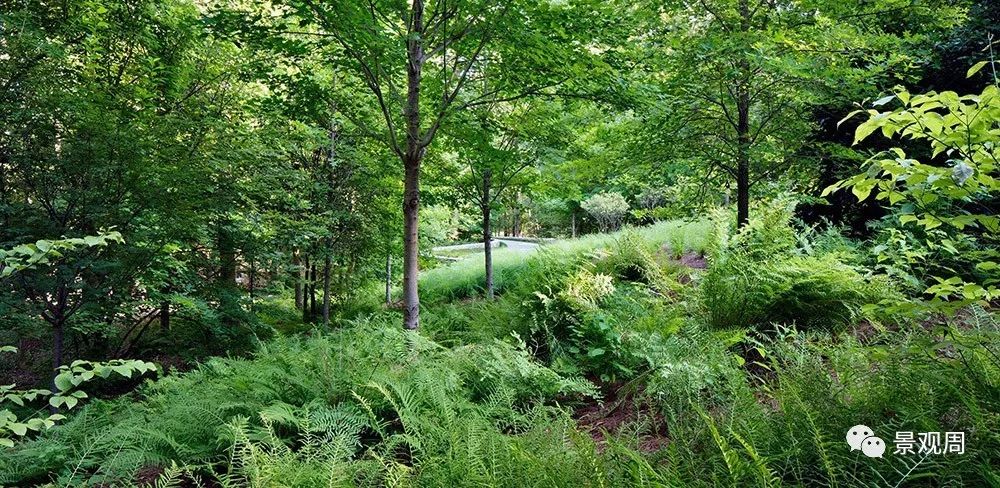

▲林下灌木与蕨类植物固定水土,稳定斜坡。
花园,在未来将引导和售卖给客户,成为借助当地资源和原生态的美的典型之作。同时从居民后面房顶上收集雨水,附近梯级草坡,都将呈现一派工作景象。
从主卧向陡坡望去,由柏木做成的木板桥将其他分隔开的区域连成一片,扩展了视野。客户认为还有一处成功之举在于车道的设计,他们经常告诉我们,他们对驾驶的兴趣不亚于对房屋和花园的兴趣。先前的会议上,我们向客户阐述了在这里驾驶是如何有趣的体验。他们也告知了他们对项目进程起初的疑惑。不过从完成的工作上看,他们认为已经验证了我们最初的设想。
▲陡峭的山坡被精心布置的植物覆盖,土地不再被冲刷流失。山涧沟壑依稀可见,自然趣味无限。

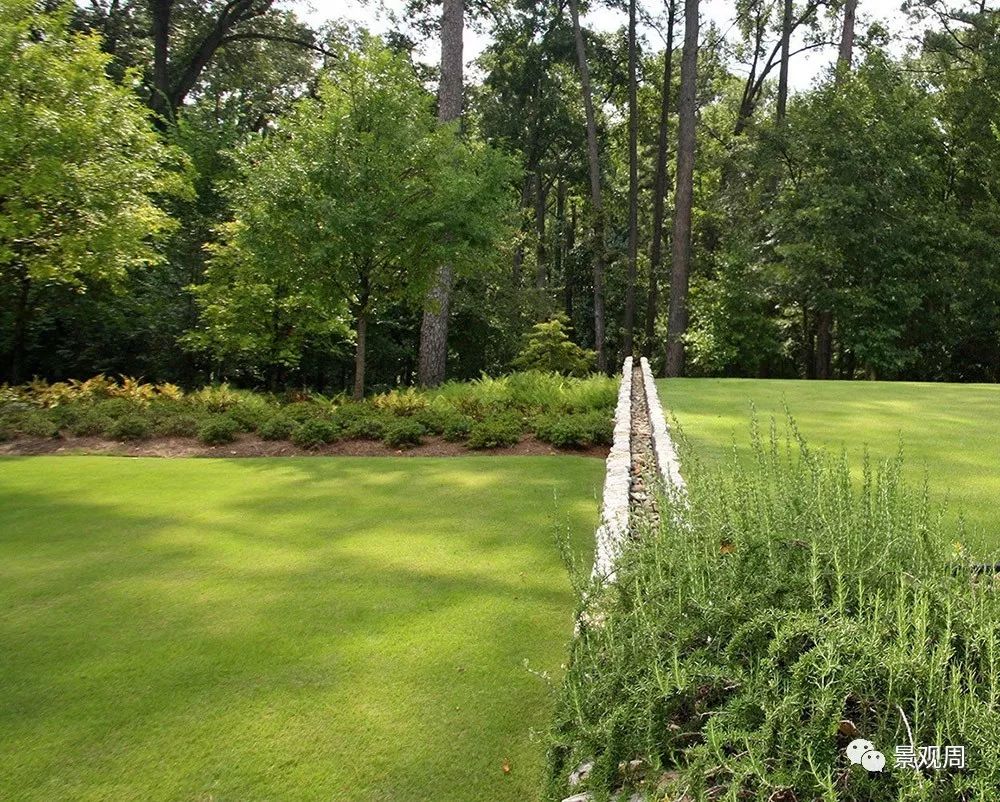

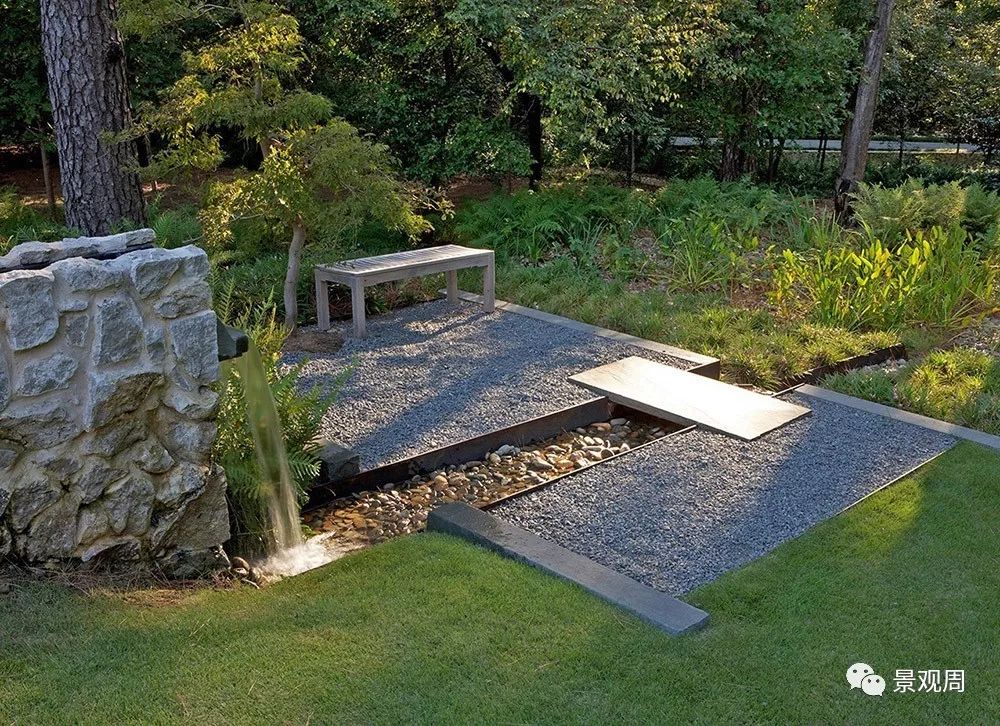

▲石材挡土墙的顶部是与屋顶相连的雨水排水沟。水流最终跌落入香草园中。优雅传统而富有想象力的优美水处理方式。
▲水流跌落到草坪低处的雨水花园休息区中。
▲穿过草坪上的原生树林,通过后花园的碎石道路。

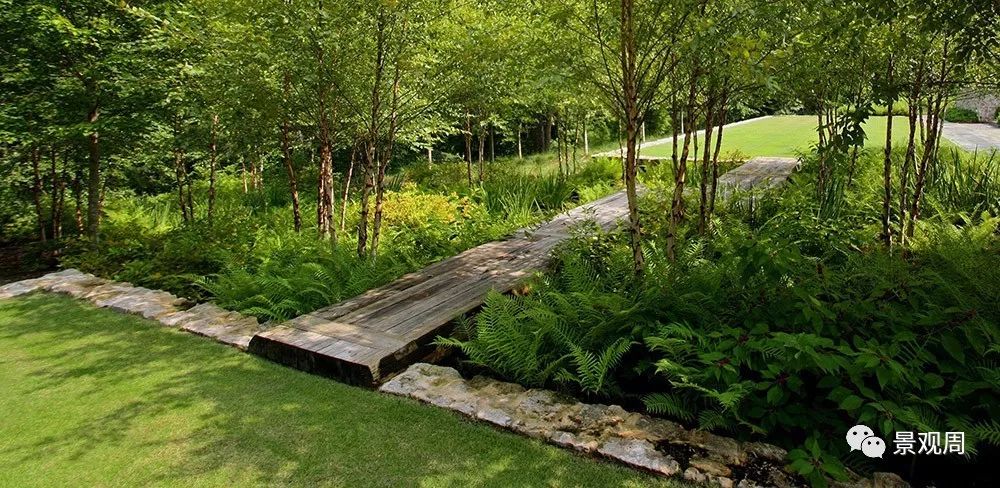

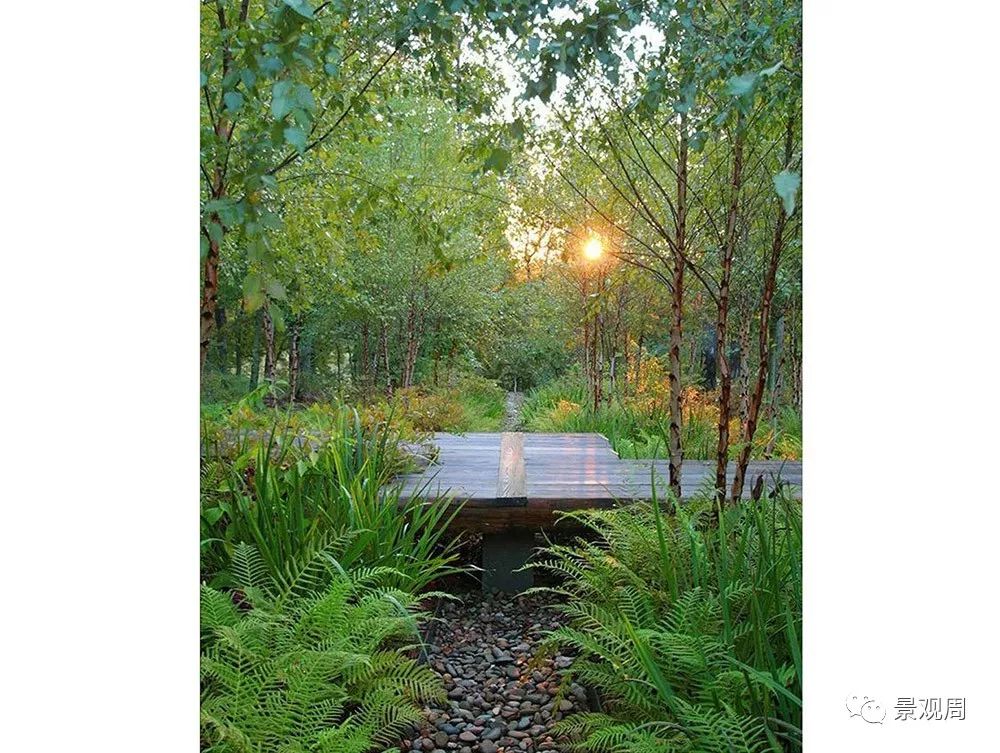

▲地势较低的雨水花园处于后花园的树林中,这里有茂密的桦树,柳树,蕨类植物。桥对面的平台直接与主卧套房联系。
▲桥下的雨水沟壑通往森林深处。从主卧套房就能看到该线性式景观与美丽东方日出之景。

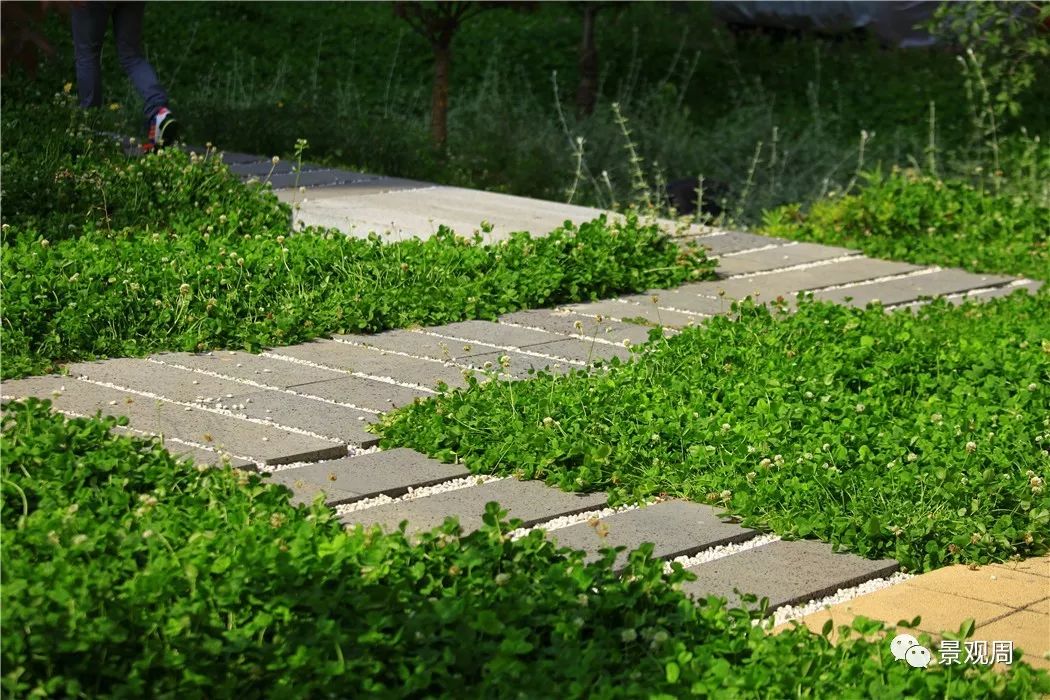

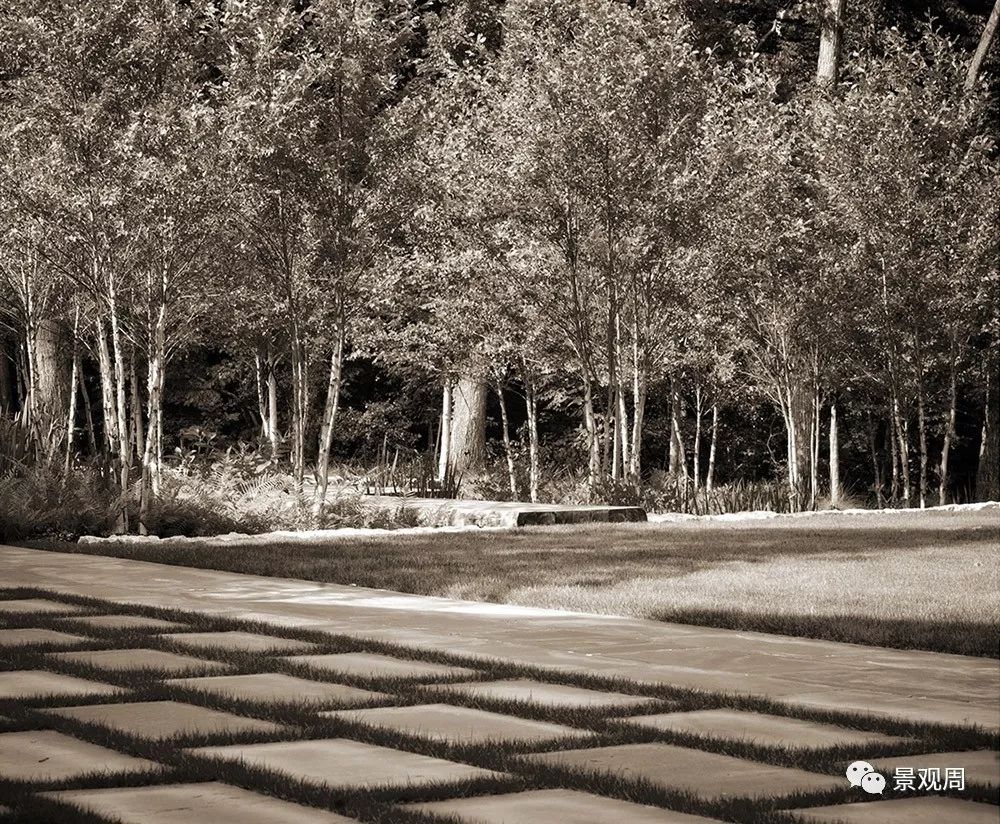

▲石板间生长着茂密的草,这种透水式铺装将自然领域更加扩大化。
▲雨水花园的尽头,水流经由沼泽花园,以及铺满河石的不锈钢水槽后,再落入森林悬崖。
▲秋季露台边缘的红叶之趣。
06

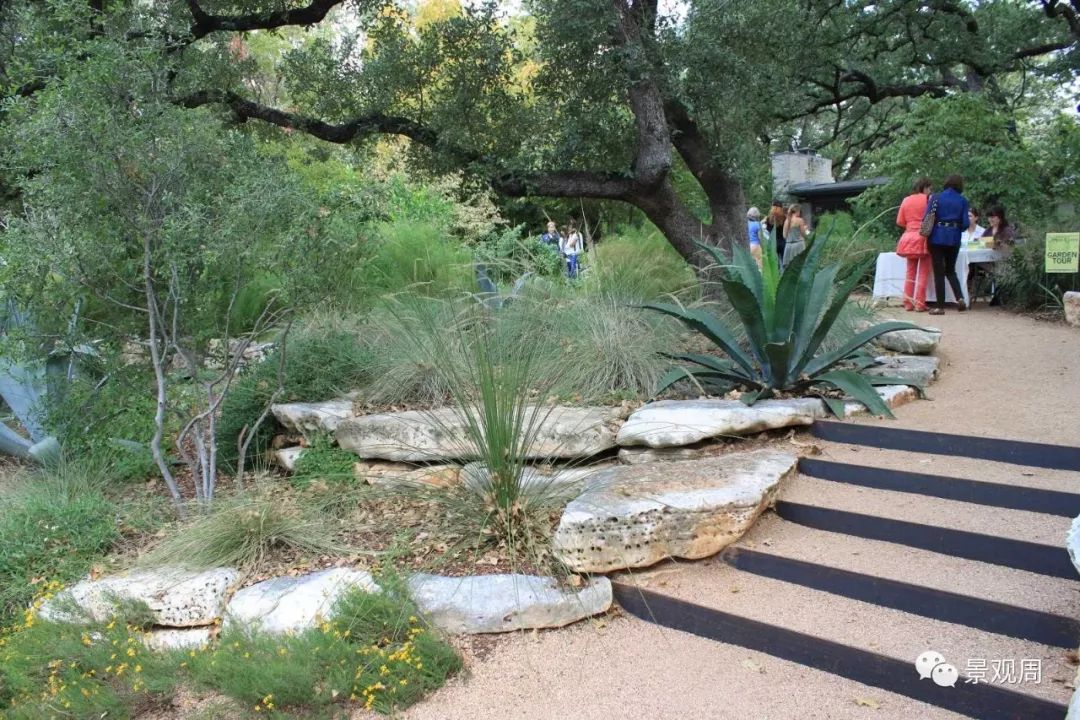

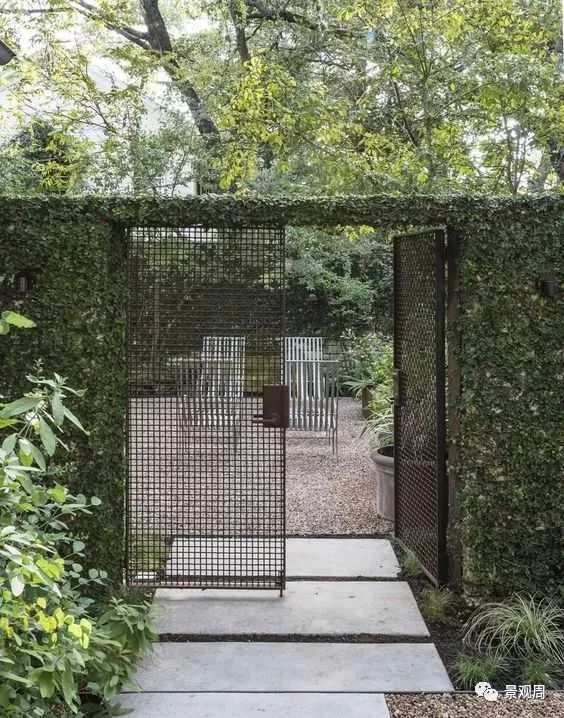

改造后的雨水花园庭院 by Ten Eyck

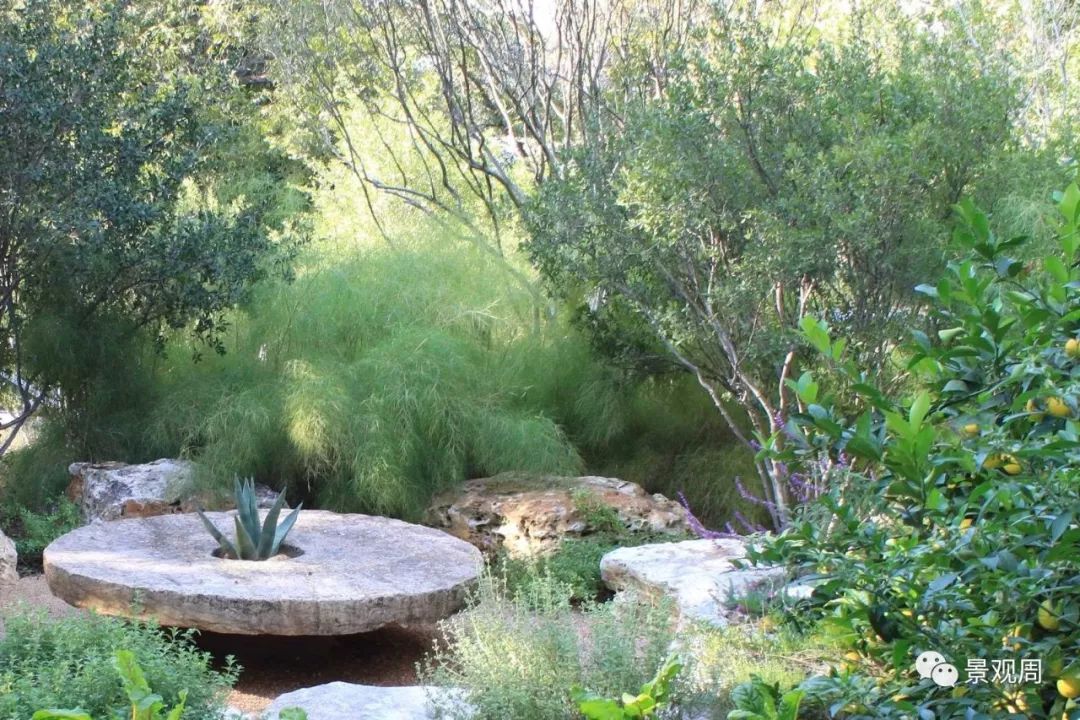

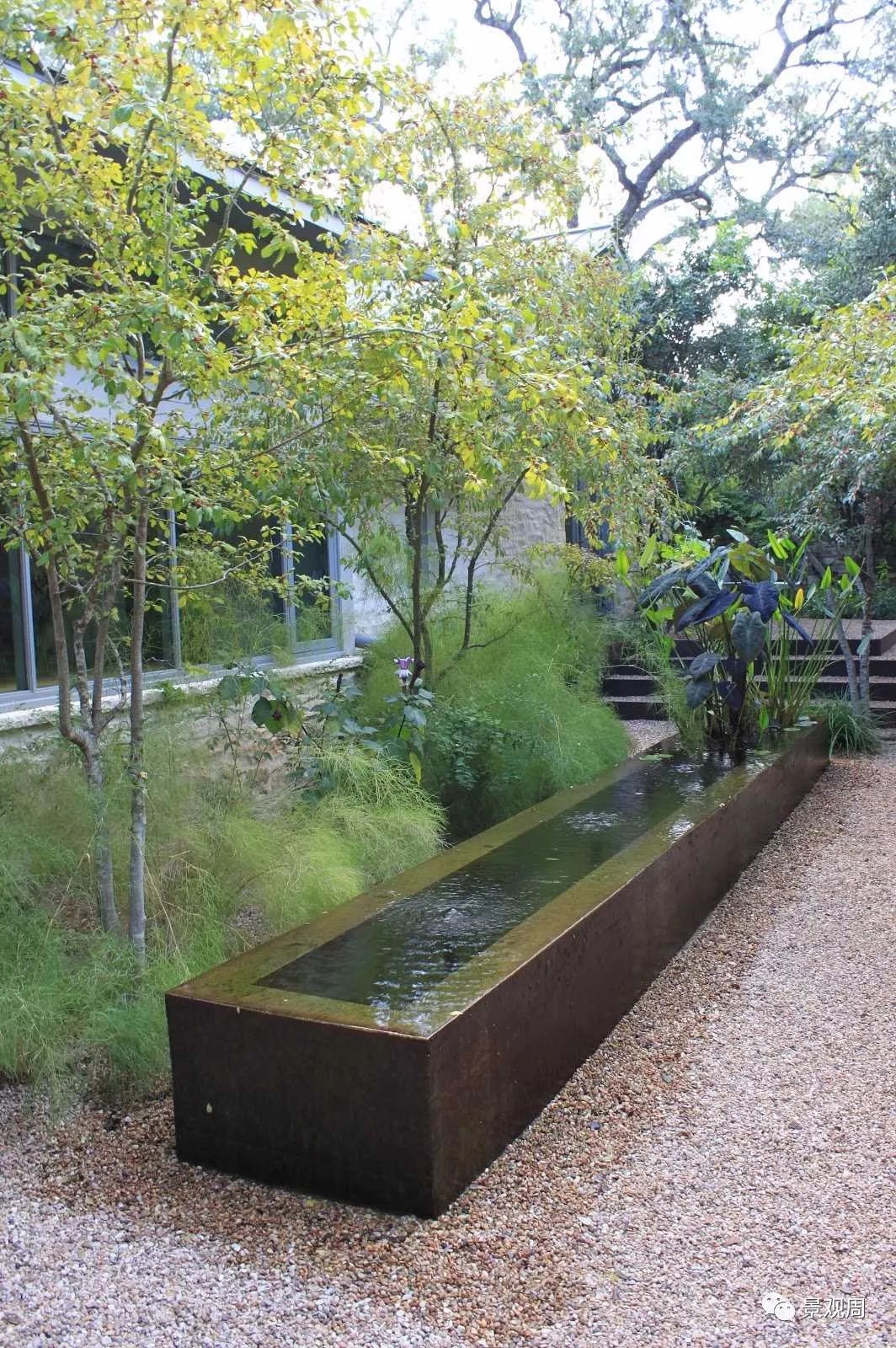

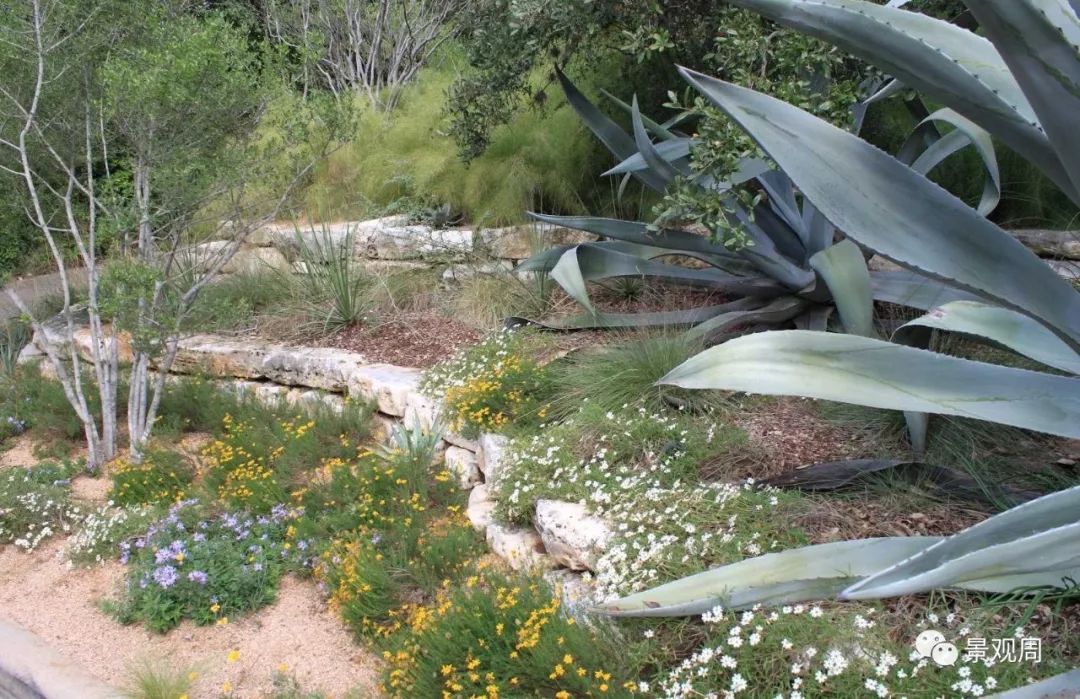

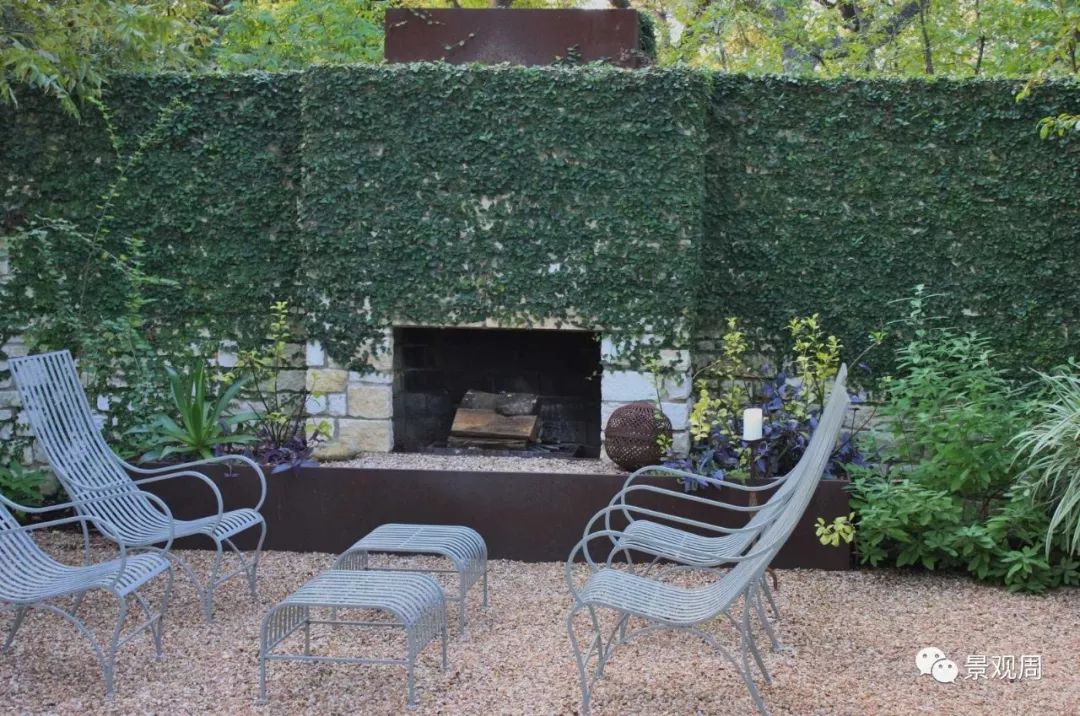

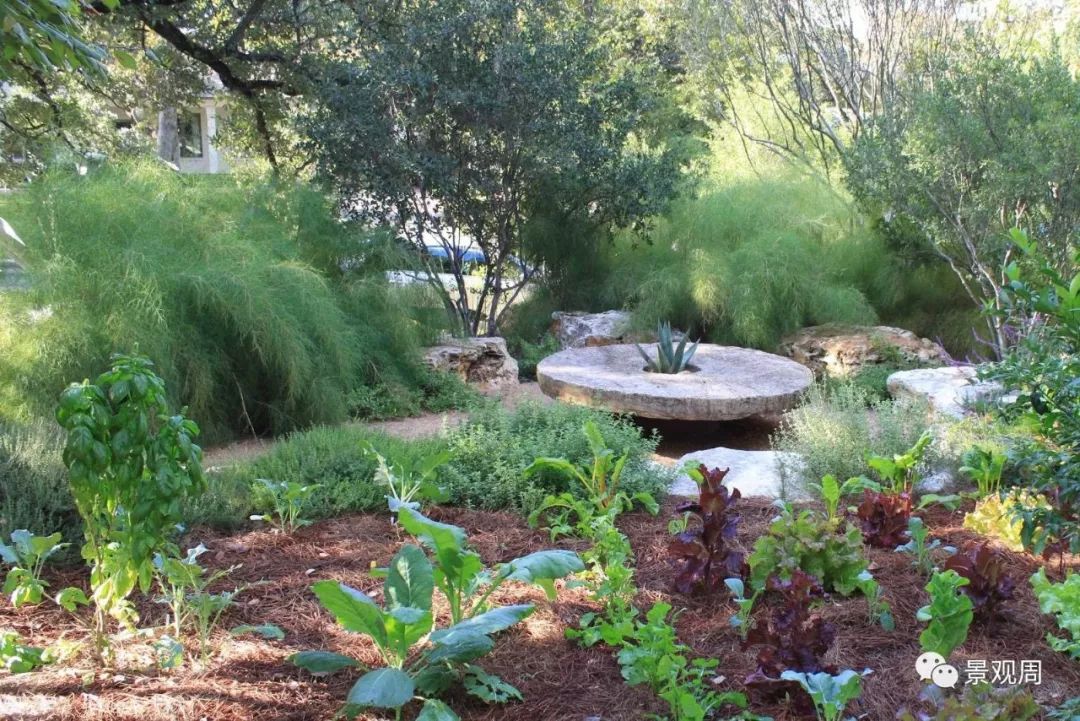

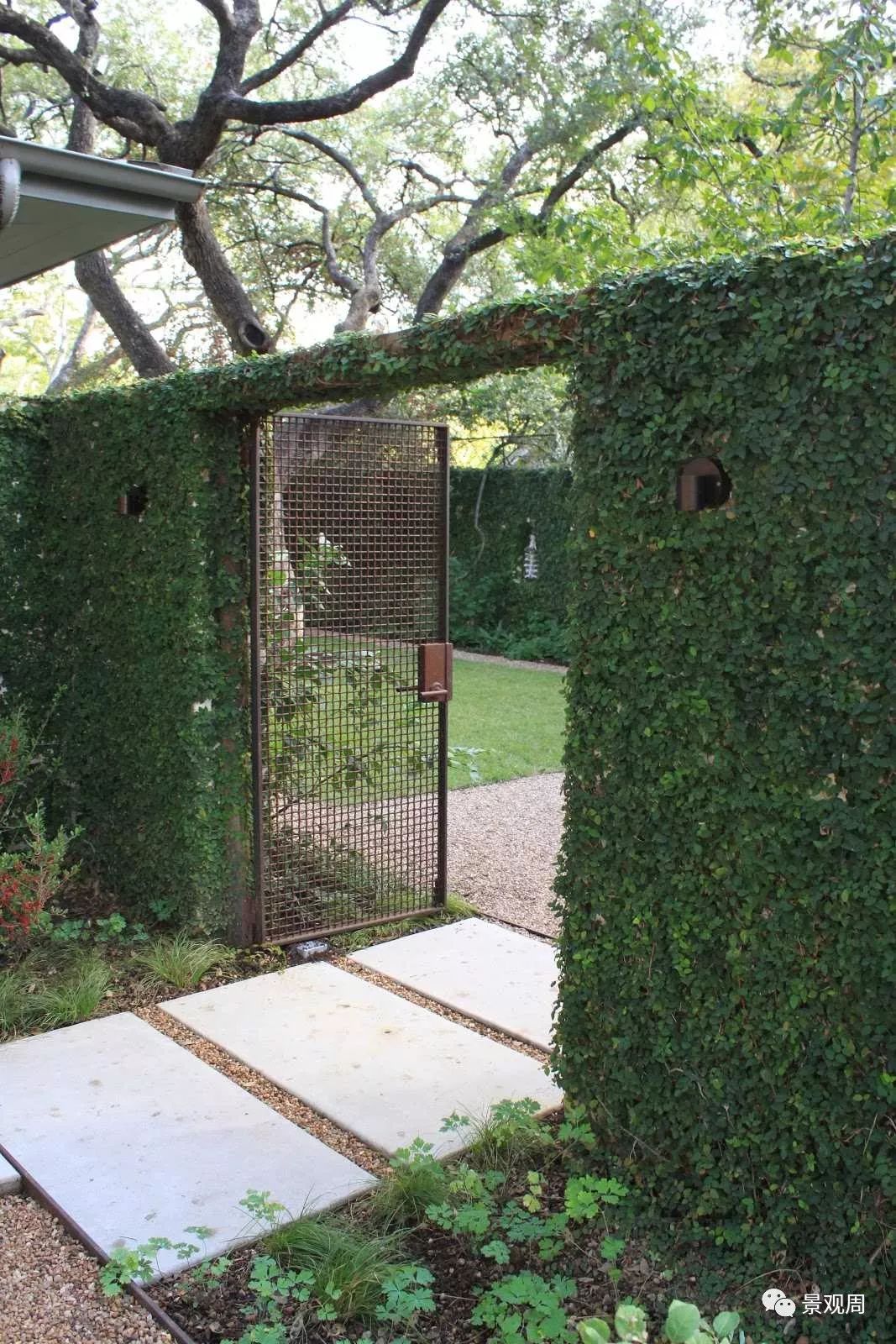

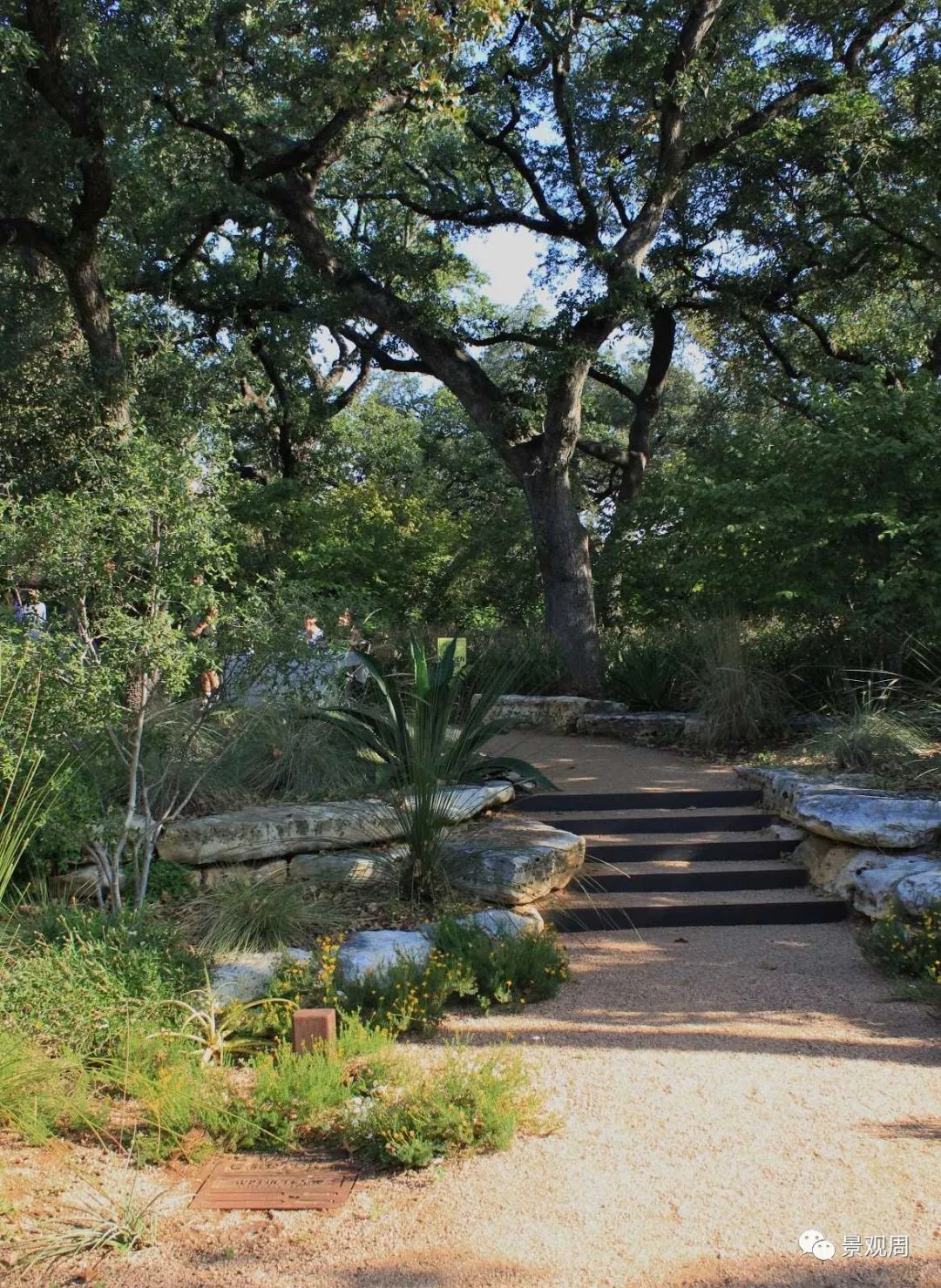

这个半英亩的住宅景观的设计展示了独特的橡树,并解决了几个预先存在的现场问题,包括排水不畅,岩石基础,缺乏与街道连接,以及由硬铺路和草坪主导的表面。前院由草坪和一个大型沥青铺装构成,现在是一个露台的雨水花园,以果树、草本植物、蔬菜和大量的本土植物构成,以此吸引鸟类和蝴蝶。
07

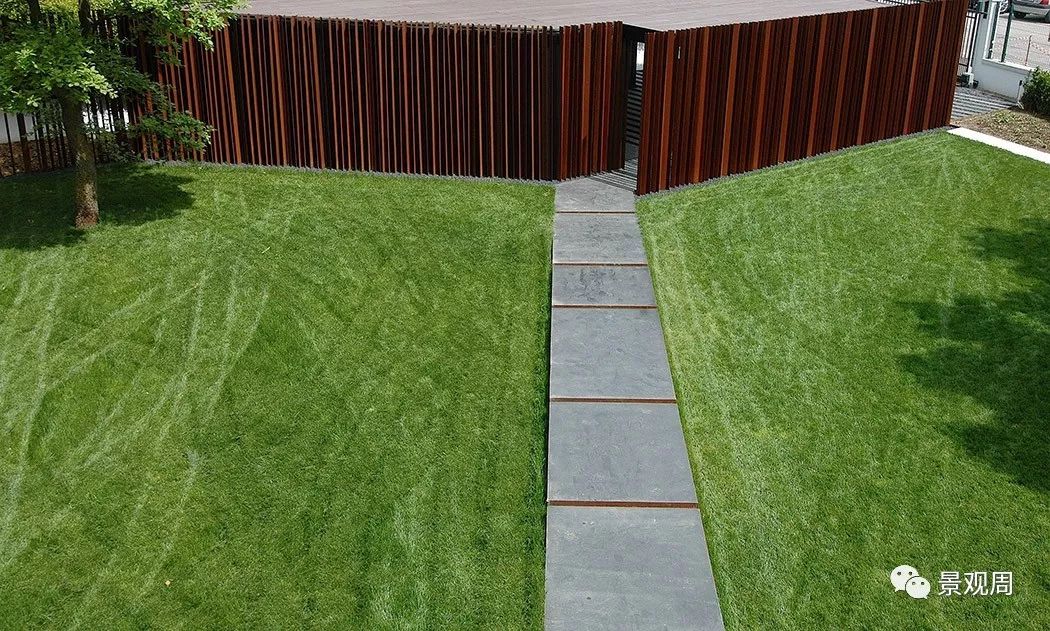

意大利特雷维索雨水花园

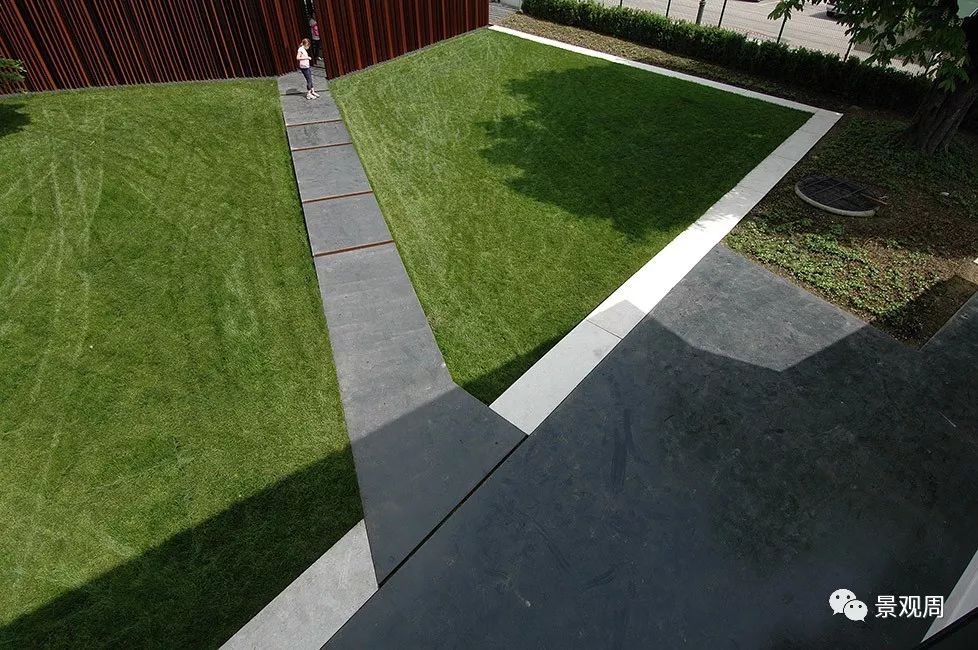

这座小花园(两个区域,共约800 平米),按照需求,包括建设一辆机动车入口、一个储藏室、重新设计的草坪空间。在场地上的两座房屋,其建筑年代可追溯到18th世纪早期。

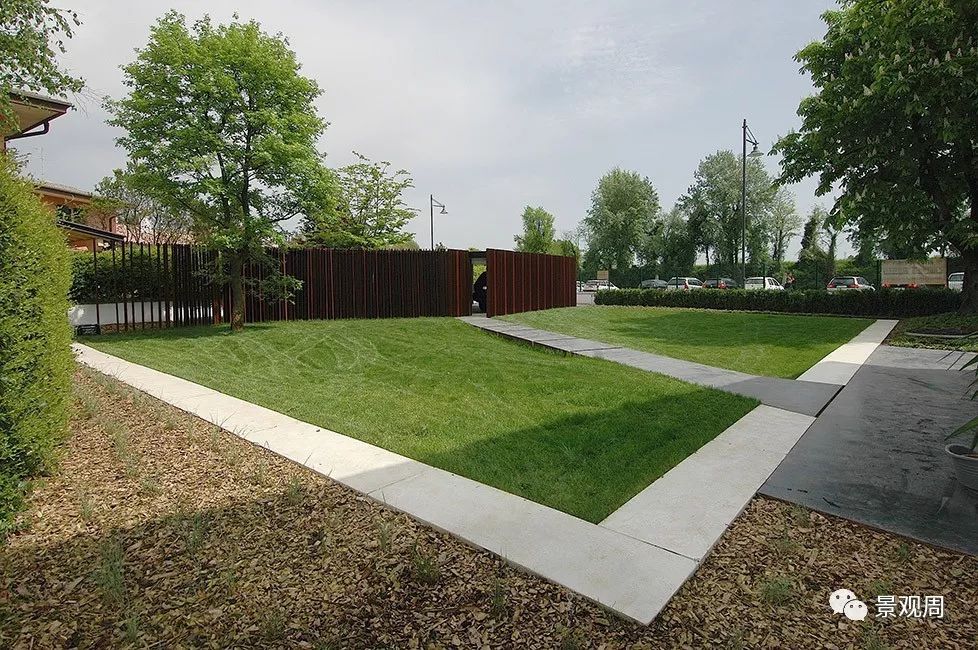

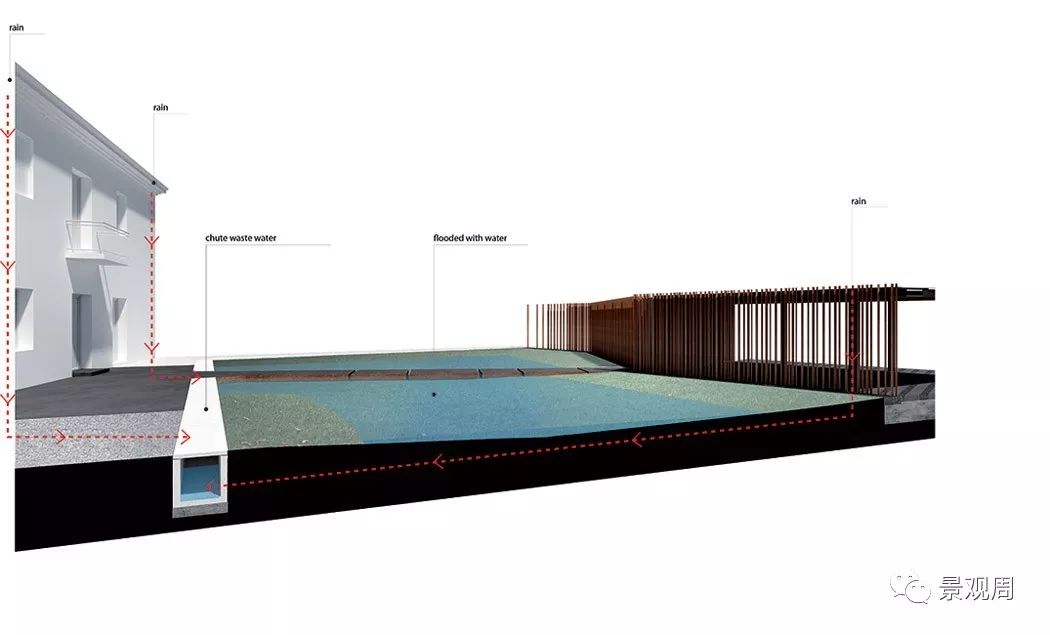

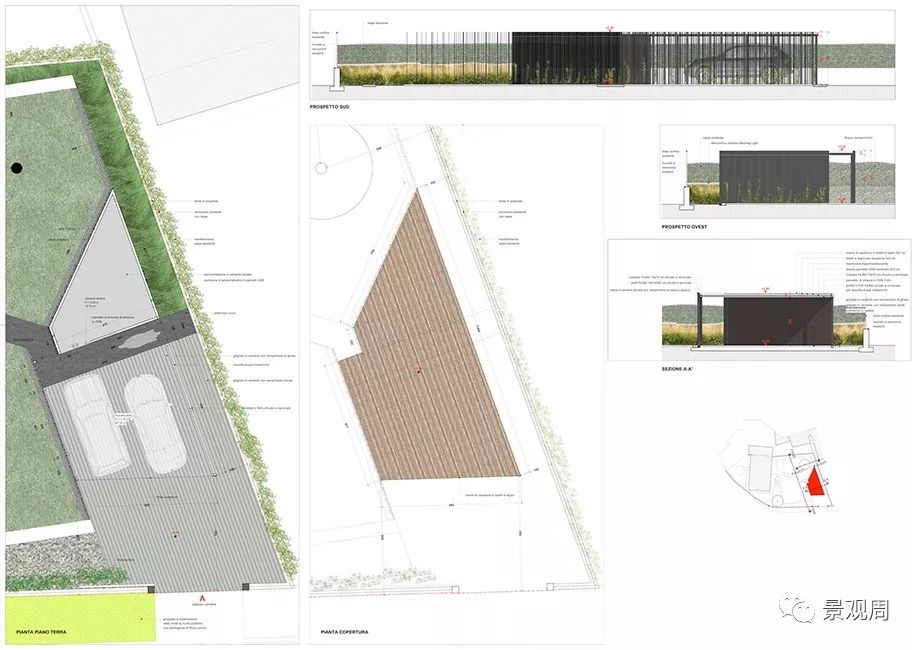

该设计的空间利用简单的线条重新排序:白色的大正方形围绕着草坪,意大利风格的园林设计,地面铺装的小路直接连通车库和库房,垂直的另一条铺装小路连接房屋。按照地方政府建筑法规,车库下的管道必须连接20立方米储(雨)水箱。花园设计上尽量减少了水泥使用,取而代之的是,大面积的土地来吸收多余的雨水。出于这个塬因,图上所显示的白线对应的是排水道,当水溢出排水线时,水能够流到花园草坪上。可以看到在地面上的排水线是沿着道路铺路砖,通向车库和房屋。

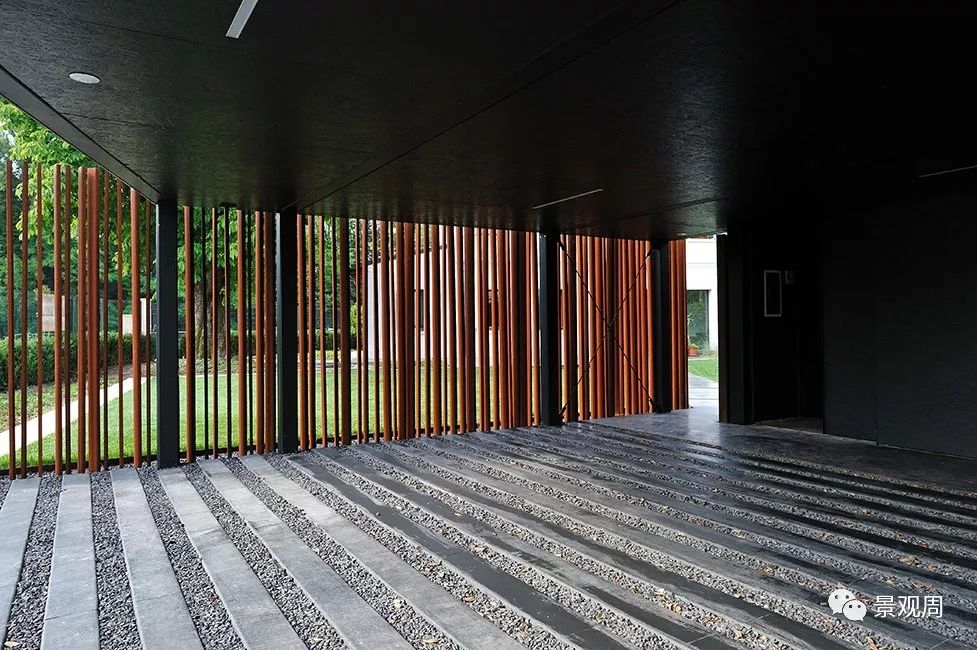

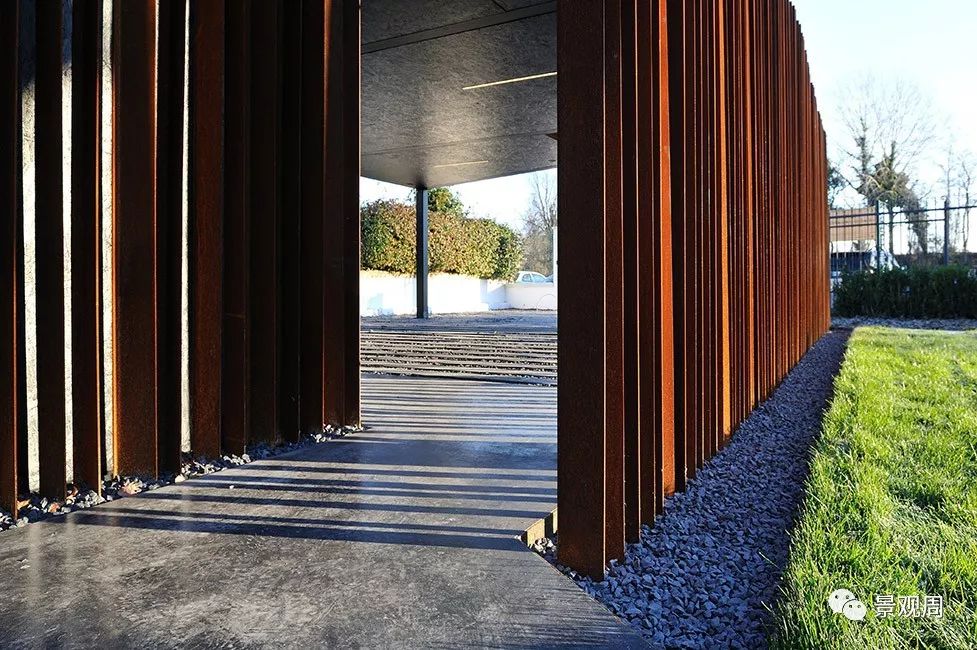

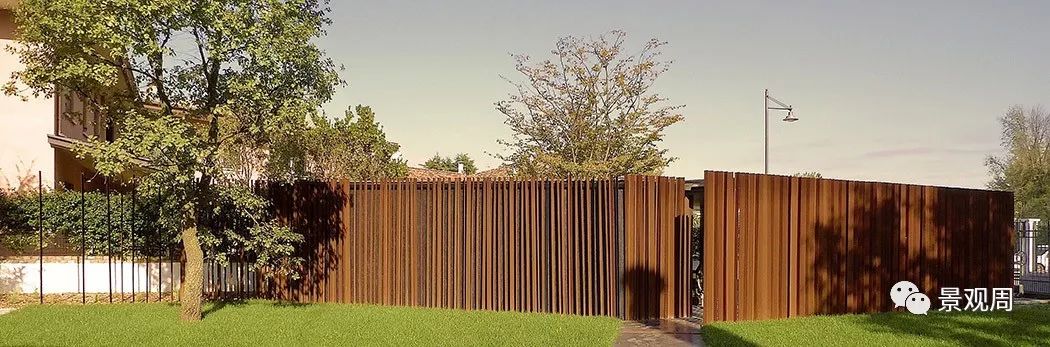

花园中的车库和储藏室彼此分离,通过一系列的插入地下的,不同的角度的刀片状的金属装饰分隔。叶片在风大得时候,可以轻微地垂直运动。

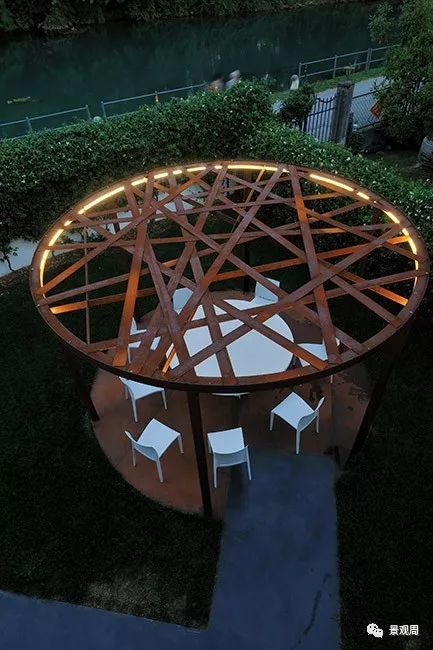

在东边,是由另一座花园连接的厨房和一座环形编织的凉亭,可以用于享受户外进餐。灯被固定在一个圆形的冠形结构上,周围有一个空气清新器来清洁周围的空气。
08

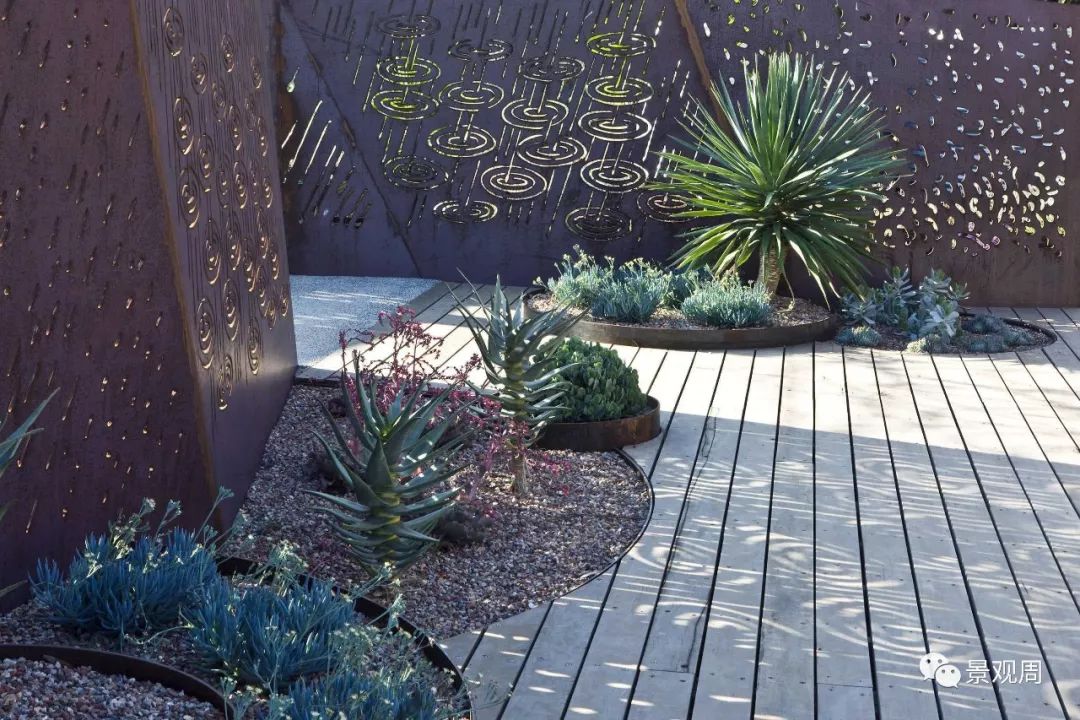

Watersmart雨水花园

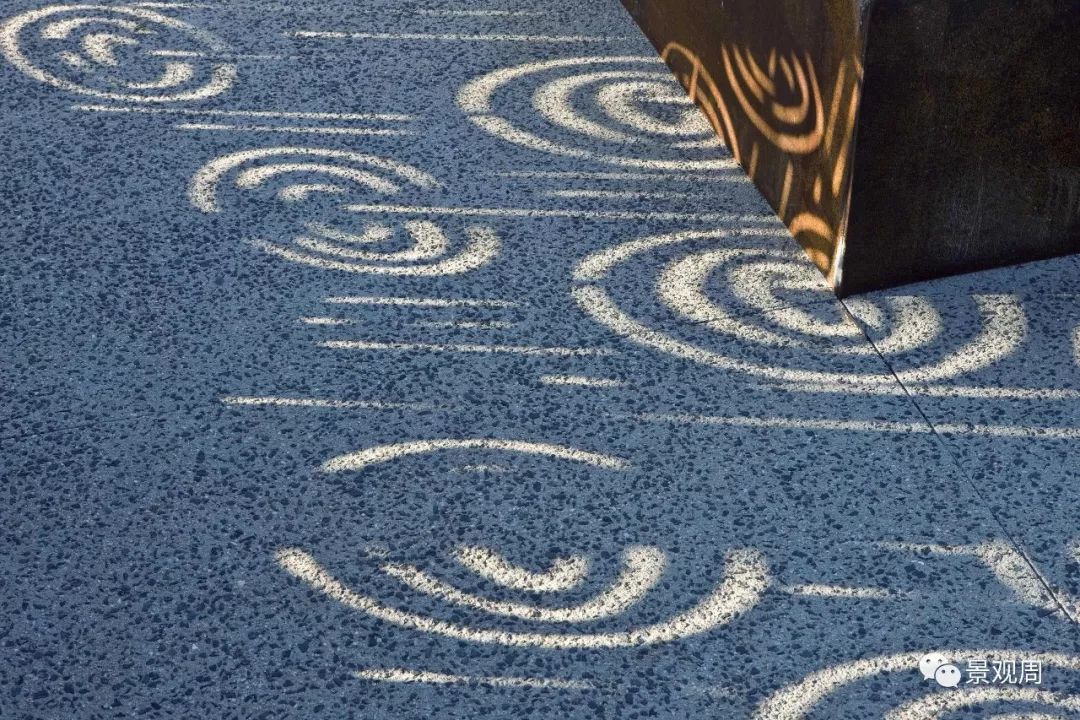

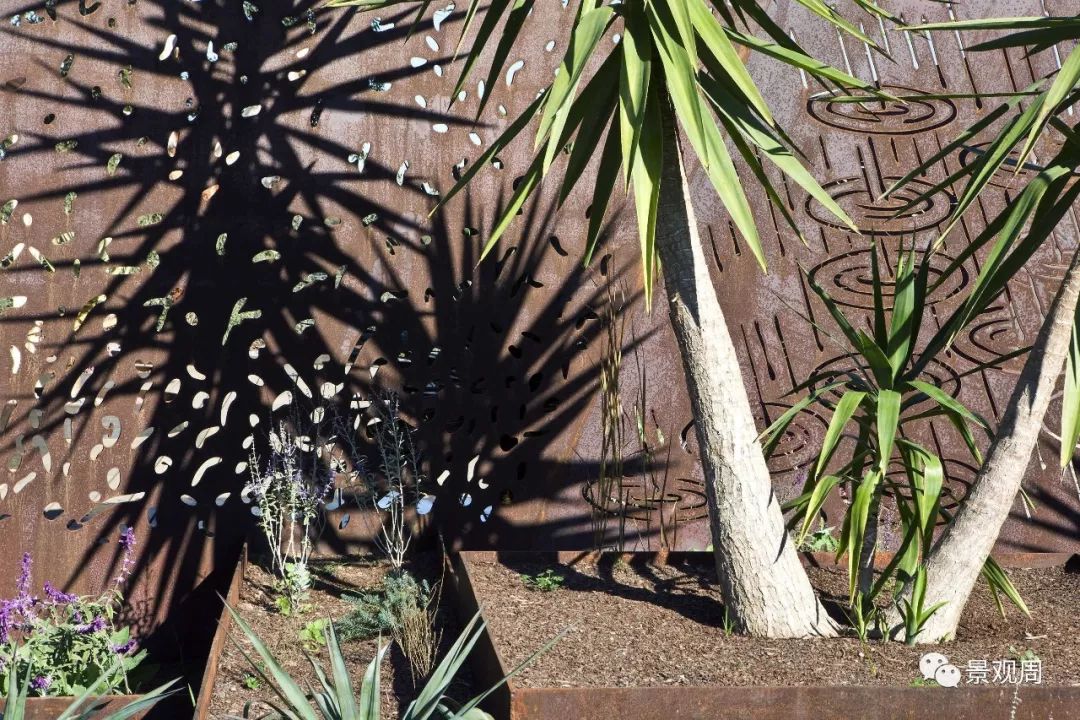

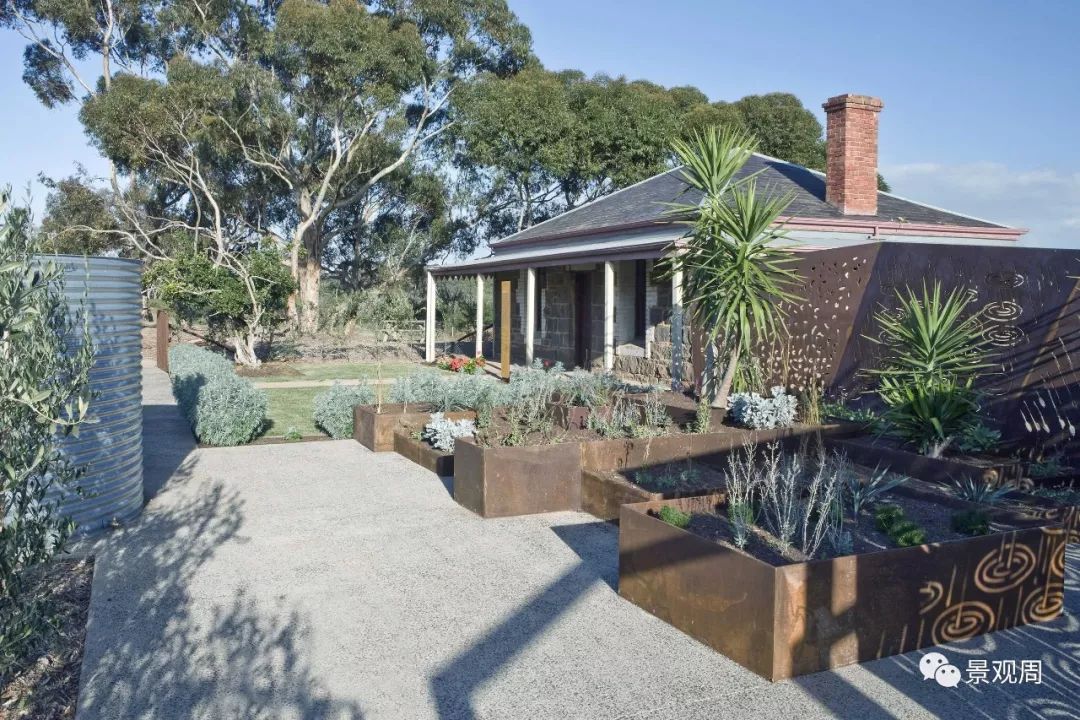

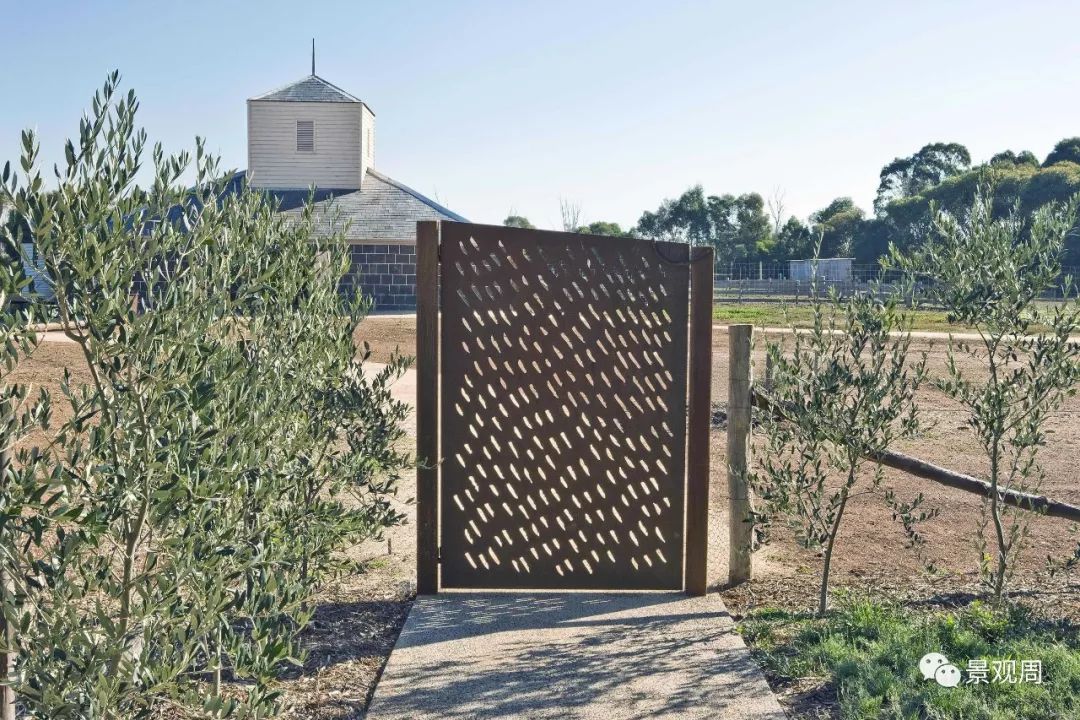

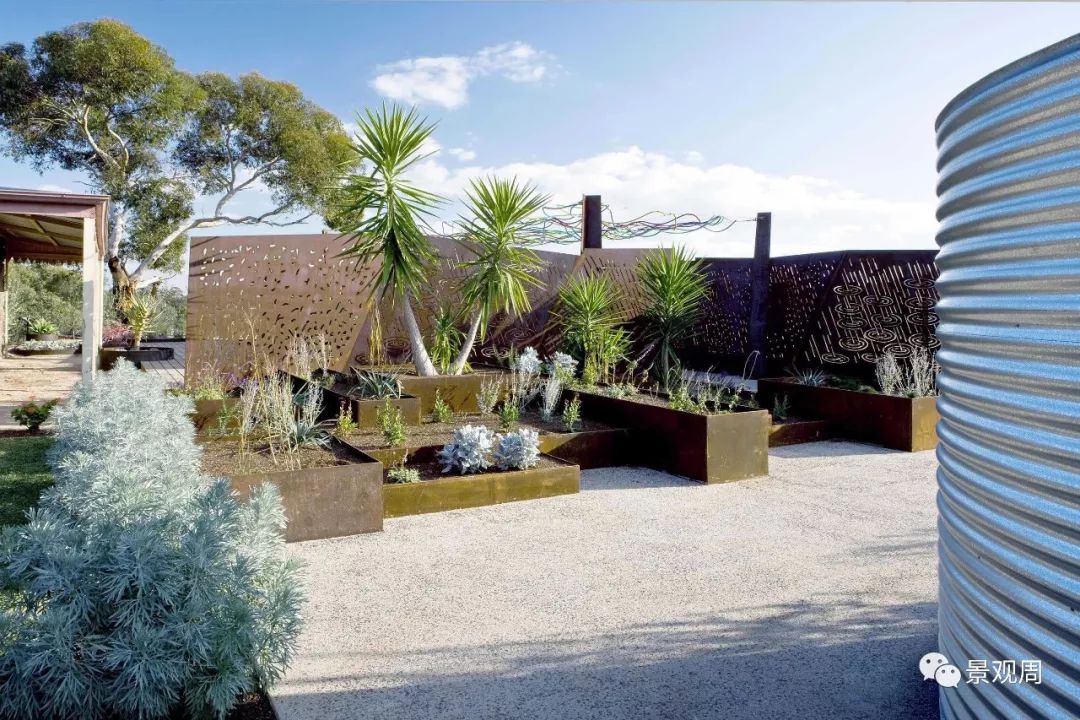

Watersmart花园在现实中是一些花园类型聚焦保护和收集水,每个框架由生锈的钢屏幕穿孔雨图案组成。黄色标志带领访客进一步体验,通过湿地,感受半隐藏的生物带来的喜悦和惊喜。
