教程|GH制作建筑结构

【前言】

大家好。

我是韩锐。

现在MAD建筑事务所工作。

今天给大家带来的主要针对GH（grasshopper）和Rhino的应用讲解。给大家分享一个关于结构的模拟。这是我在大四的课程设计中 学 （chao）习  （xi）坂茂结构的一次尝试。

GH初学者对于今天的Kangaroo插件可以不需要纠结，等有一定的GH基础再进行kangraoo的学习会好很多。

【开讲】

看参考图之前还要啰嗦一句。

虽然GH目前比较小众，很多同学还不会使用或者说不愿意去学习。

但是就我个人在MAD的工作经验来说，GH几乎是我们工作室每人都会用到的，经常能起到事半功倍的效果。

好，开撸！

我们先来看一下参考图。

  关于这个结构小编没有找到这样做的优点，以及板茂对于这个结构的设计思路。但是按照小编的理解，这样做是把屋顶结构和支撑结构结合，形成流动的统一整体，从结构方向挑战了建筑设计，无独有偶，类似的结构也存在于别的大师作品中，例如伊东丰雄设计的台湾大学社会科学院大楼（下图），不仅将承重结构和屋顶结合在一起，而且也融合了暖电等配套设施。这类的结构形式深受当代大学生喜爱。

本次用到的软件有Grasshopper（Weaverbird和Kangaroo插件）、Rhino。

先分享两个自学GH源文件的小技巧。

A、分析案例的顺序：从后（生成结果）往前

B、ctrl+alt+鼠标单击运算器     可以找到该运算器在众多列表的位置

  Weaverbird和Kangaroo插件的具体作用我就不在这里赘述，大家可以去网上看看详细的解释。在这里我简单的介绍几个核心运算器。由于Kangaroo为力学动画模拟插件，多有抽象的名词和物理力学专有名词，这就需要大家自己多动手尝试，很多时候输入端名词让我们无法理解，但是我们只要输入一些数值来观察结果的变化，其具体作用就显而易见了。

  如果让小编这样一个一个的把运算器全都写出来真的是一个费时费力的工程， GH中的运算器真是太多太多，在此建议GH的初学者由简单的案例入手，拿到别人的运算器自己在连接一遍。对于不熟悉的运算器自己查一下就行了。我当初用的是E拓网成员编写的一本书——《Grasshopper完全学习手册》。这本书就像“字典”一样，遇到不了解的运算器（字），去字典上查就好了。对于有GH的基础的同学遇到自己喜欢的案例，一定要弄清楚内在的逻辑。

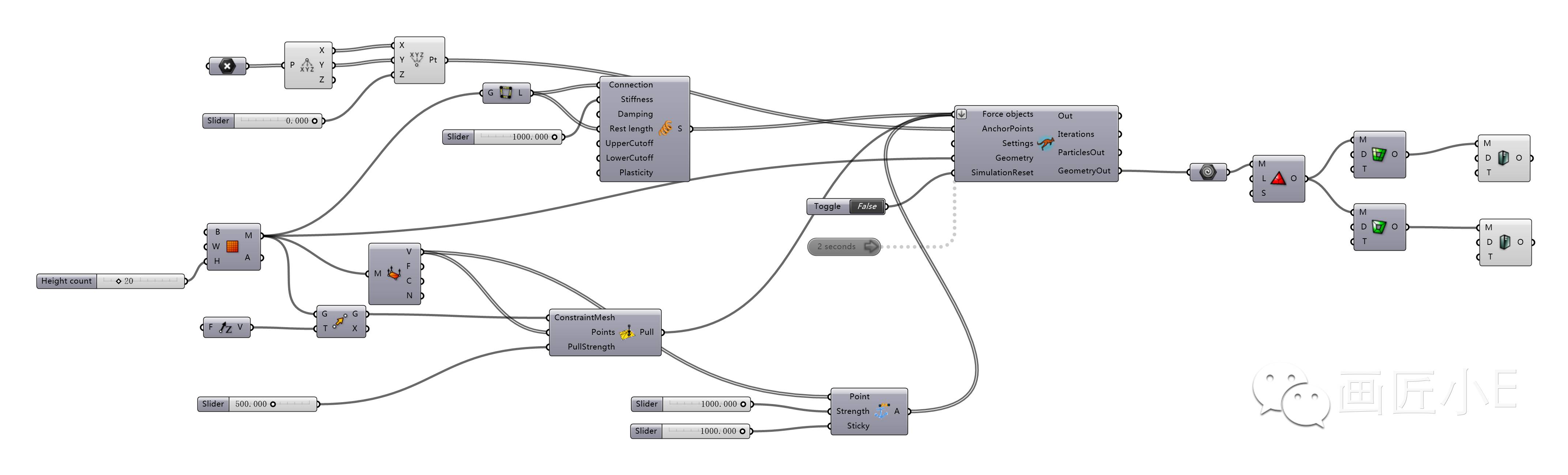

好了，废话说到这里，期待已久的电池串闪亮登场。

思路：固定几个锚点（可以理解为柱子的位置）。生成Mesh网格，得到网格的所有线框。然后通过锚点对网格线框施加拉力，同时Mesh网格有弹力的作用。最后生成的几何形体，我们想生成四边形的镂空还是三角形的镂空，给框架推厚度。这就是Weaverbird最擅长的工作了。可以在rhino中完成也可以在GH中完成。（因为考虑到后期可能改动，我在GH中完成了所有的步骤）

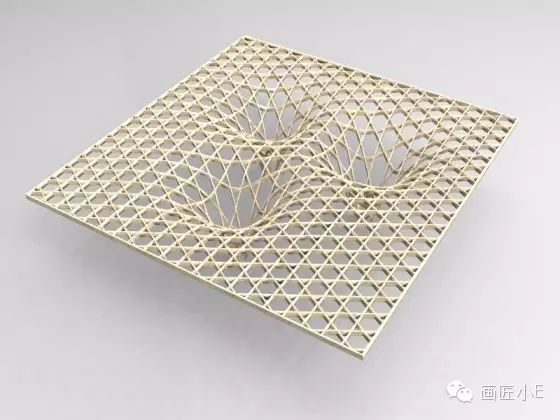

Rhino立面的预览效果：

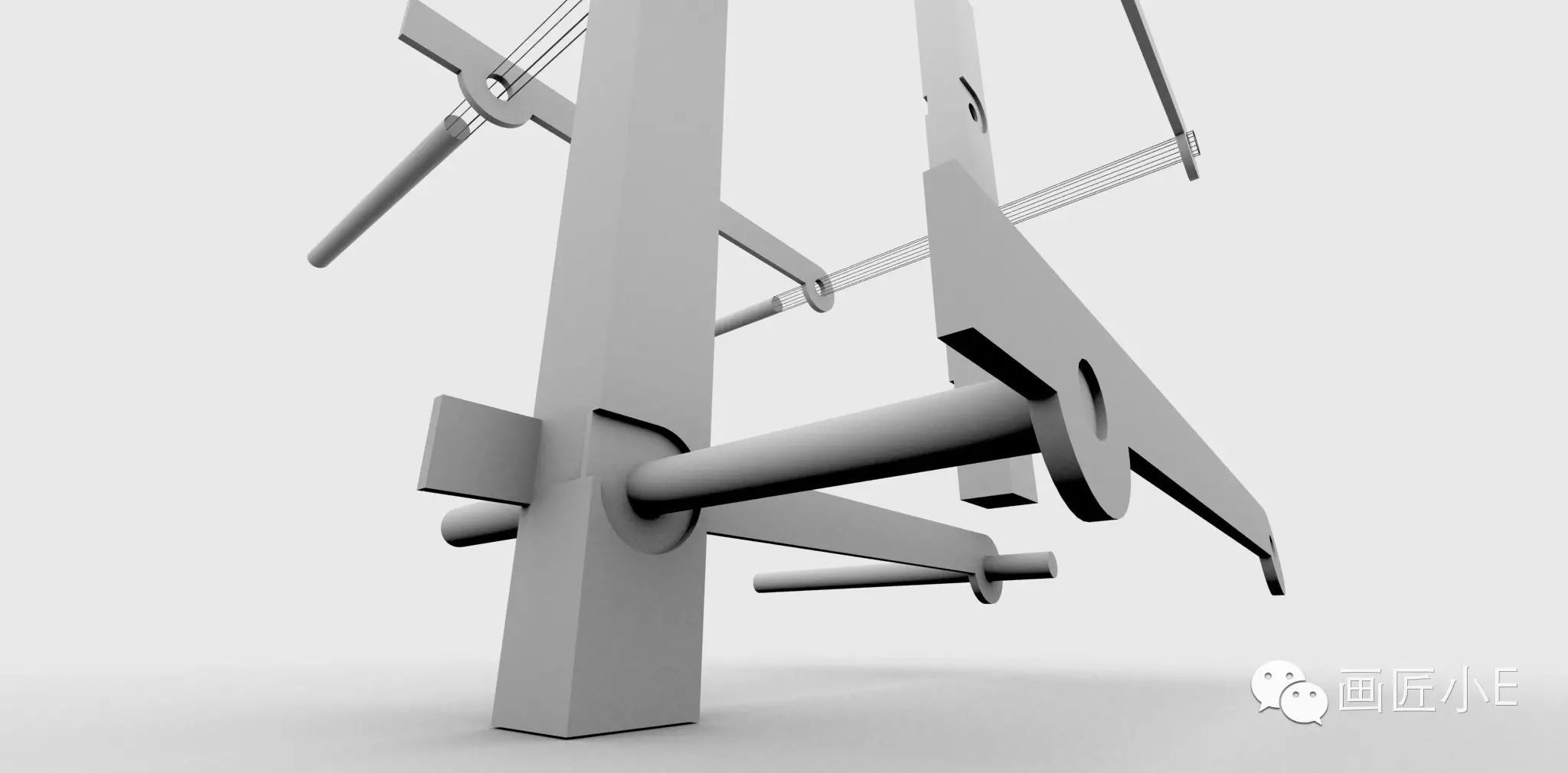

关于参考图中的节点图，在RHINO中手工完成即可。

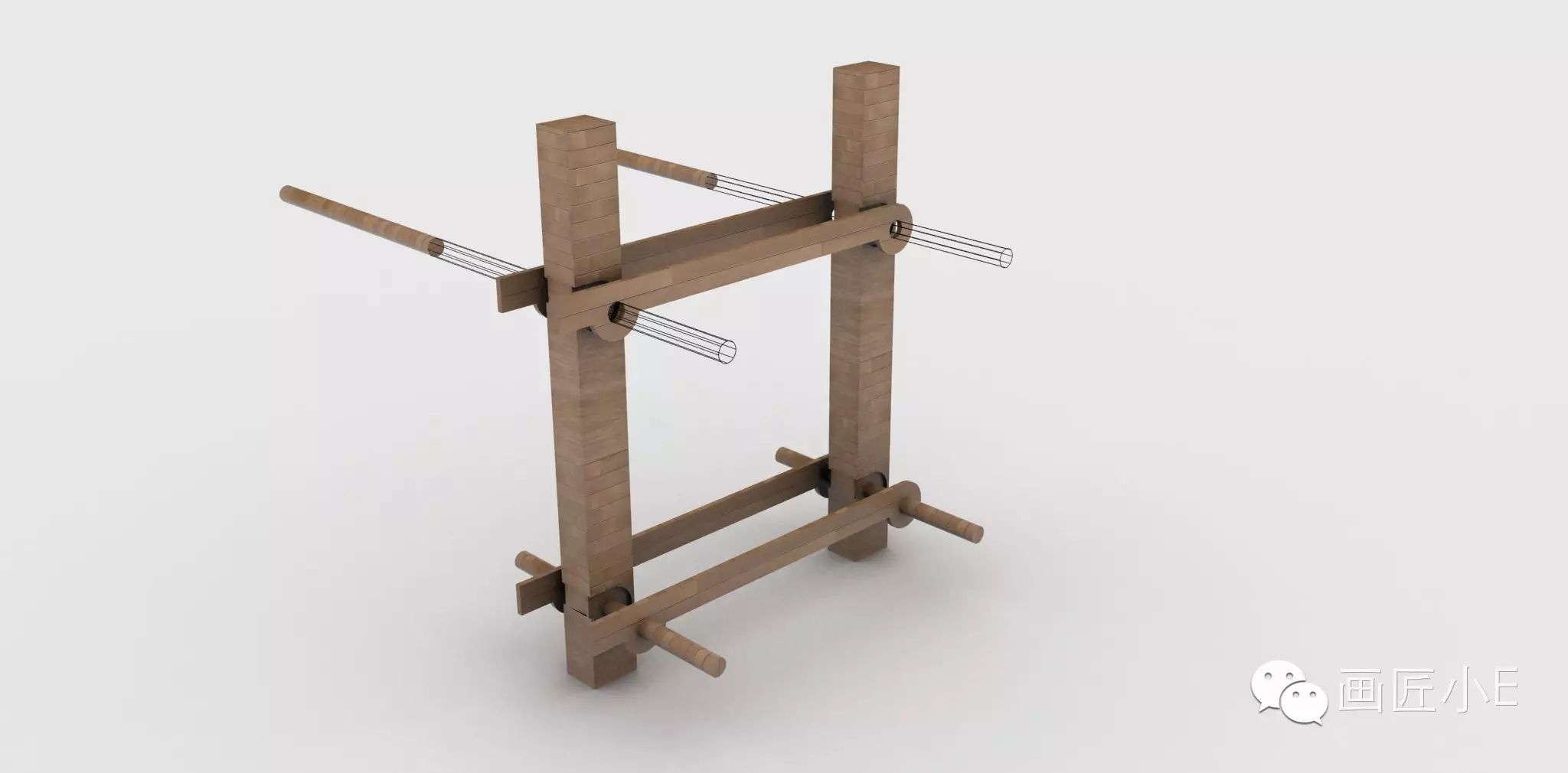

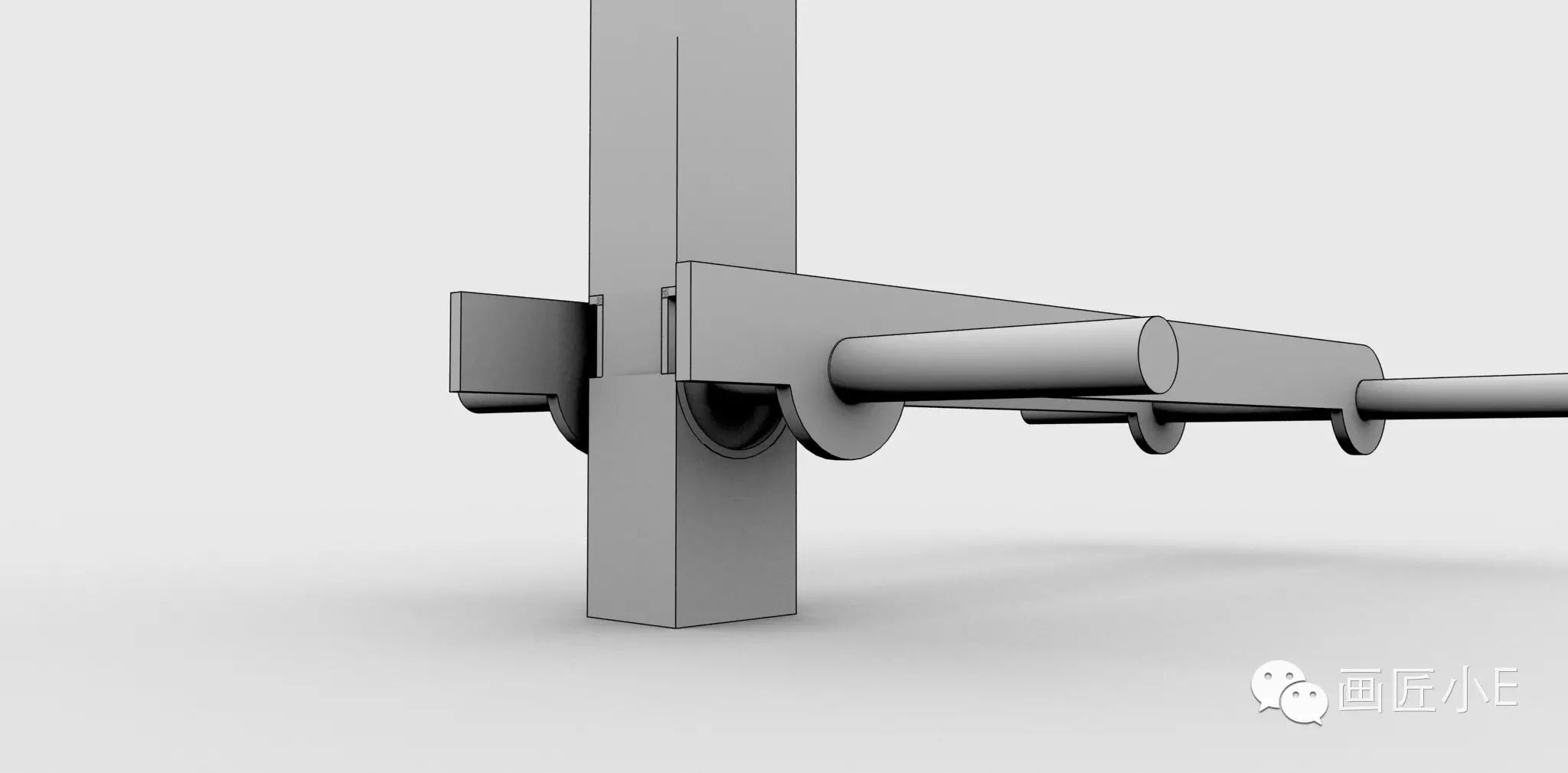

完成如下图

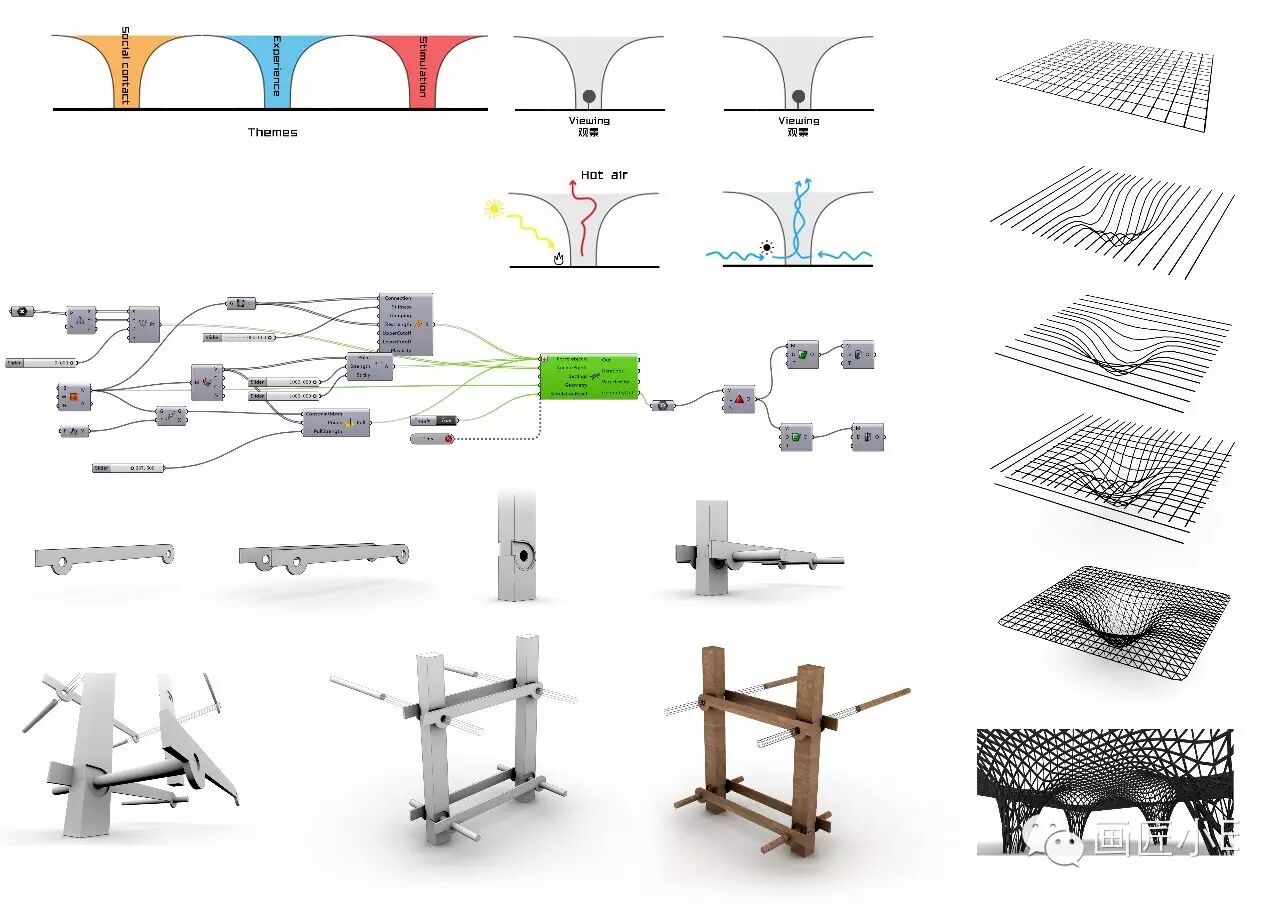

下面这张图是当时课程设计做的一部分分析图，供大家参考。

两外给在网上找到一个插件——snail 可以专门做这个事，非常的简单。（以下内容来源于网络）

坂茂结构模拟到此结束，本讲的案例包除源文件还有， Weaverbird、Kangaroo插件、以及最后的snail插件。

案例包下载链接：链接：http://pan.baidu.com/s/1hsFc4XA 密码：bz71
