高贵冷艳气泡图

2015-4-20 19:05| 发布者: 于子小样| 查看: 6416| 评论: 19|来自: infovision

摘要: 作为一款高贵冷艳全地形的图表，气泡图其实用三种不同的状态。在最基本的二维态中，气泡图通过两个维度来表述数据：第一，泡泡的大小，第二，泡泡的位置。简单来说，泡泡越大，数值也就越大。

微博：@设计e周网

何为气泡图？

作为一款高贵冷艳全地形的图表，气泡图其实用三种不同的状态。

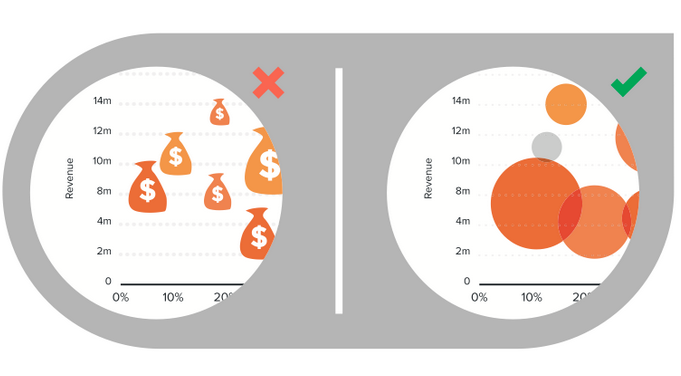

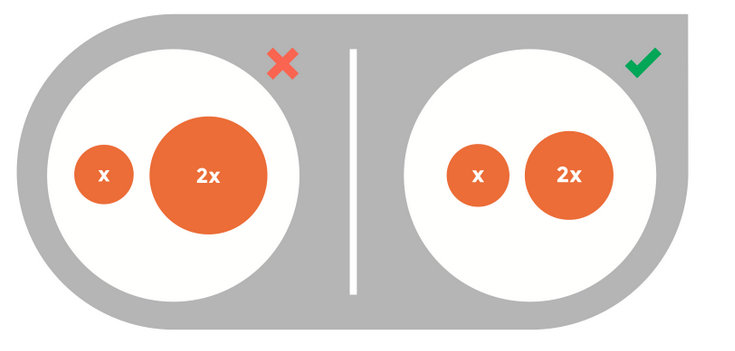

在最基本的二维态中，气泡图通过两个维度来表述数据：第一，泡泡的大小，第二，泡泡的位置。简单来说，泡泡越大，数值也就越大。

还记得我们前面讲过的超级无敌美少女的散点图么？

其实当萝莉进化到御姐，就是我们的三维态的气泡图了。

第一维是x轴的数据，第二维是y轴的数据，第三维，就是不同的泡泡大小所表示的数值了。

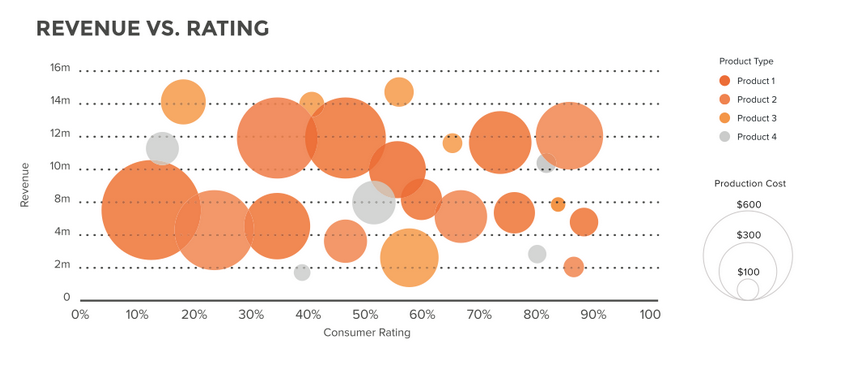

那么，气泡图的终极四维态是一个什么样子呢？

看到了么？

在三维态的基础上，再增加不同的颜色、阴影等性质，就可以展示出第四维度的秘密！

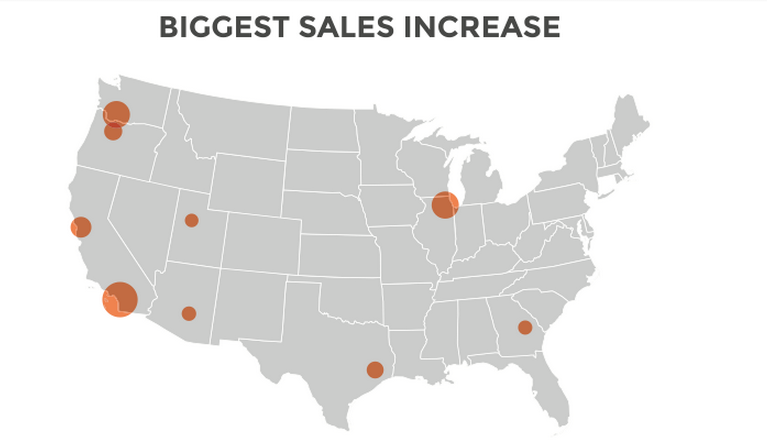

气泡图还有一种比较流行的使用方式就是气泡地图。

在这里，x\y的数据变成了经度和纬度，不同的泡泡大小代表着不同地理位置的不同的数值。

气泡图溯源

和散点图一样，气泡图的来历和发明者已经无据可考。

气泡图的成功使用，应该归功于法国的一位土木工程师Charles Joseph Minard (1781-1870)，当然我们很怀疑他是否是第一位使用气泡地图这种形式的人，但是鉴于我没能找到比他更早的气泡图，暂时将这顶桂冠先授予他。

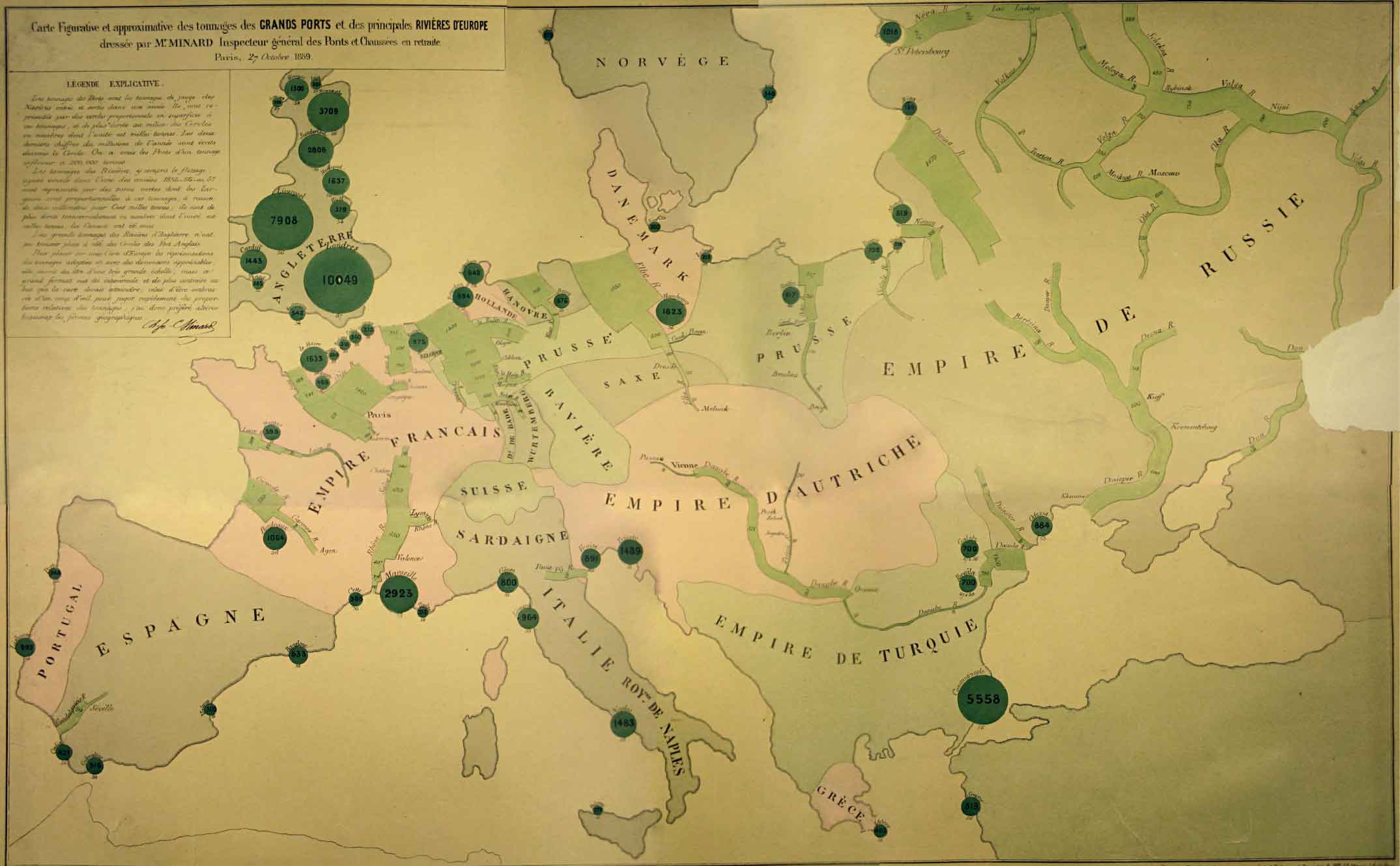

在这张1859年Minard绘制的“欧洲主要港口和河流运输吨位示意图”中，我们可以看到，气泡图已经得到了非常成熟的应用。而且Minard不愧为这方面的大师，除了用泡泡大小表示港口的吨位外，还通过河流的粗细描绘出了不同河流的运输能力。

Minard对于图表的贡献远不止于此，他甚至还将气泡图和饼图结合起来，成为史上组合图表的第一人！

关于Minard的详情，那是另外一段传奇了，我们以后再八卦。

气泡图该怎么用？

在前面的散点图中，人们不吝美辞，称之为人类历史上最伟大的发现之一。而作为散点图的升级版，气泡图显然有更多的用途。

二维态

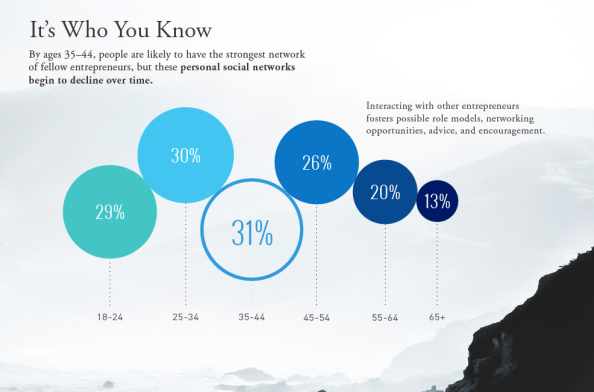

这是二维态气泡图的的一个非常漂亮的案例。
不同大小气泡代表个人在社交网络中所占的比重，而下面的数据则标明不同的年龄层次。
如果让屌丝来画这个图，恐怕早已经变成了烂大街的柱状图，但是现在改成了气泡图，所以顿时b格剧升！
三维态

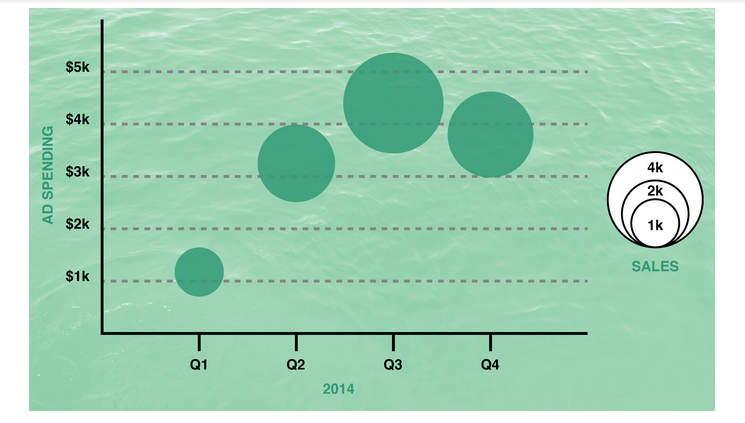

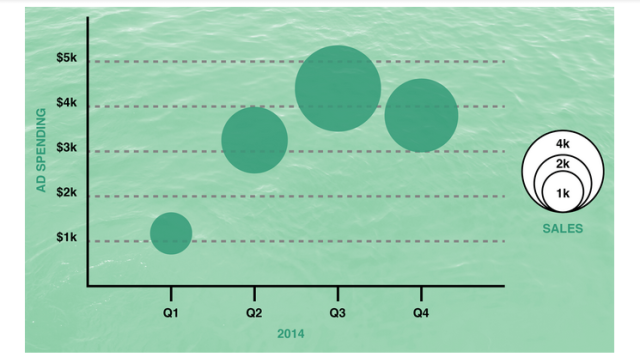

在这张图中，横轴是时间轴，数据为2014年的4个季度，而竖轴为广告支出，这里利用不同的气泡大小描述了第三个维度：销售额度。我们可以看出，随着时间的推移，销售额和广告支出之间有着明显的相关性。
四维态
四维态的气泡图很多人恐怕想象不出来，就像让我们生活在三维空间里的人来想象四维空间是什么样子一样。
其实四维态的气泡图，可以通过增加图例来展示第四维。这里有个很典型的案例。

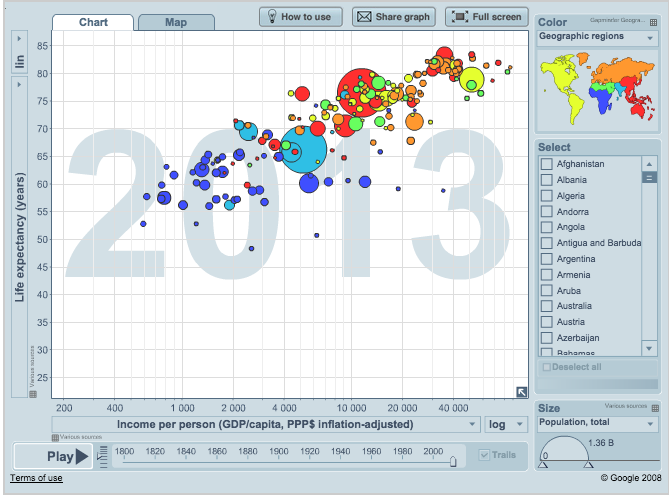

这是由瑞典科学家Hans Rosling住持开发的一个很有趣数据可视化平台，名叫GapMinder，其中搜集了近600个指标方面的全球公开数据（包括健康，环境，经济，教育，贫困，技术，等等），并且以交互式图表的方式展示出来。
像上面这张图，就展示了从1800年到2000年这200年来，不同国家，不同收入的人的平均寿命的分布情况。
关于GapMinder，Hans Rosling在ted上做了一次演讲，介绍了不少关于GapMinder的故事。有兴趣的可以到http://www.ted.com/talks/hans_rosling_shows_the_best_stats_you_ve_ever_seen.html去围观一下。
