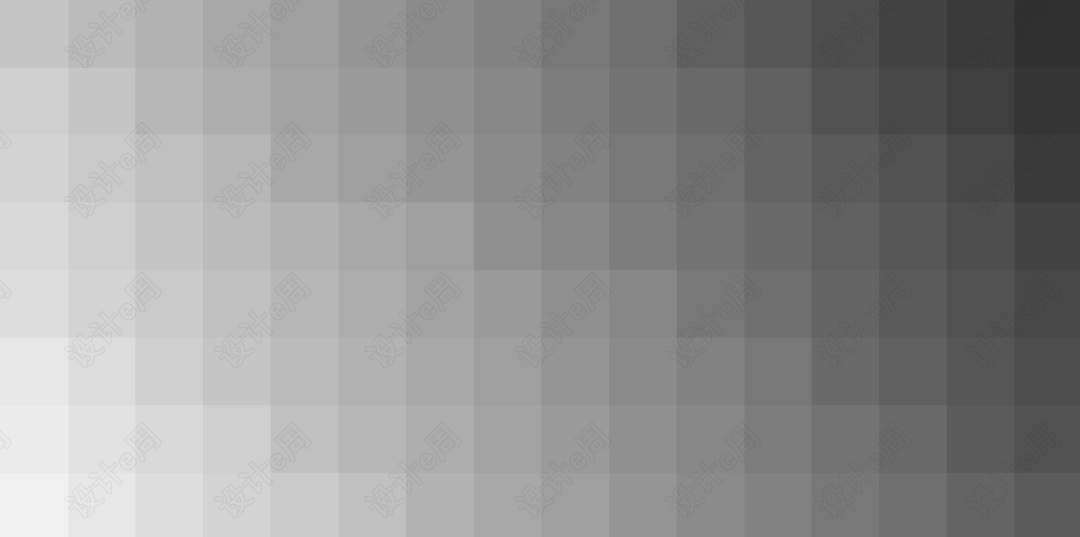

高度灰度图里的每一个像素亮度对应一个高度值

▼

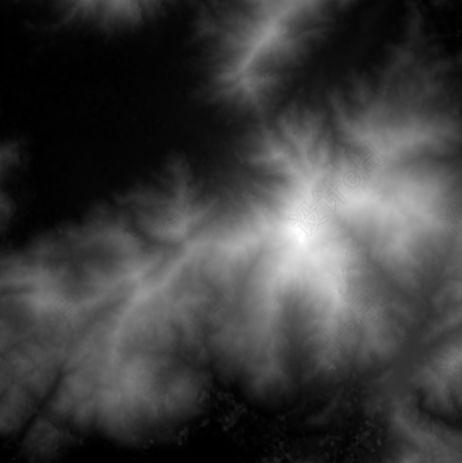

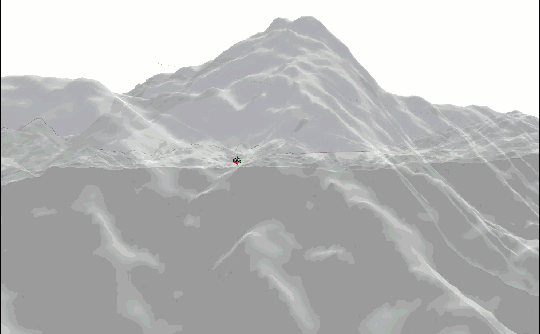

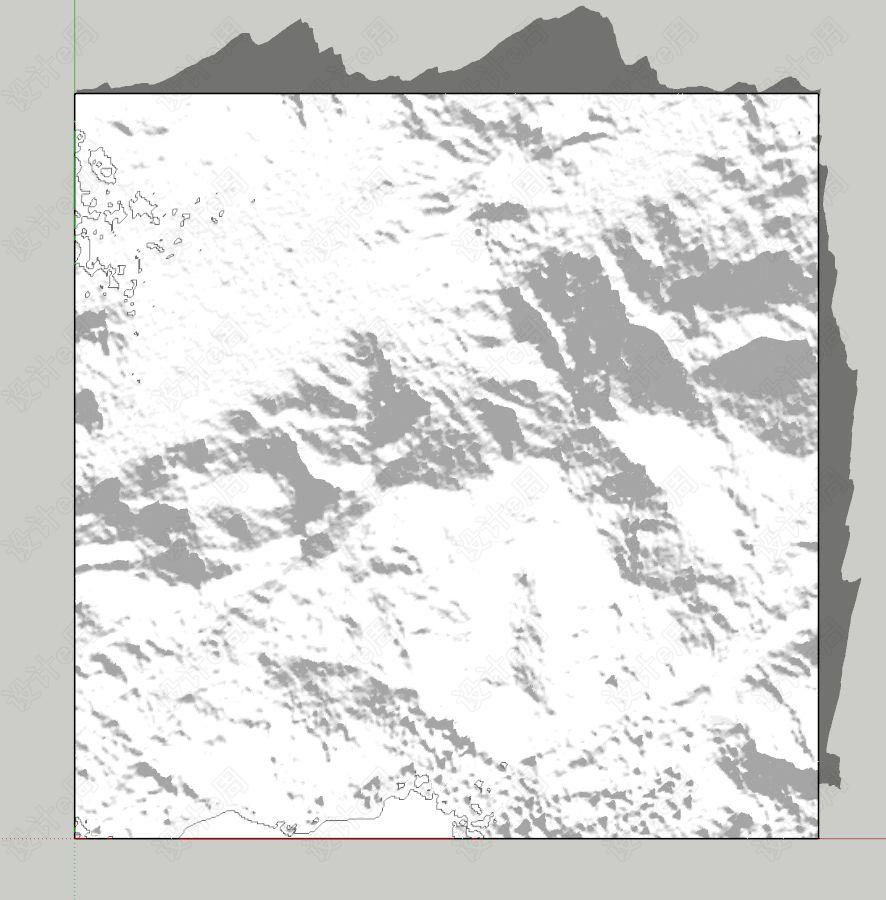

以上图中的香港局部地区的高度灰度图为底图，生成的地形如下图▼

可以看出，利用像素级别的操作生成的地形精细度很高，且极其逼真。

2.安装使用方法

打开SU的扩展程序管理器==>安装扩展程序==>查找并选中Bitmap To Mesh.rbz文件即可安装。

使用方法

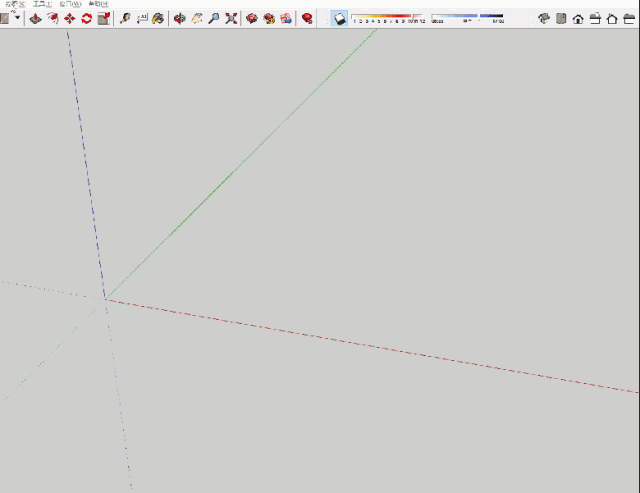

打开菜单绘图 ==> Mesh From Bitmap▼

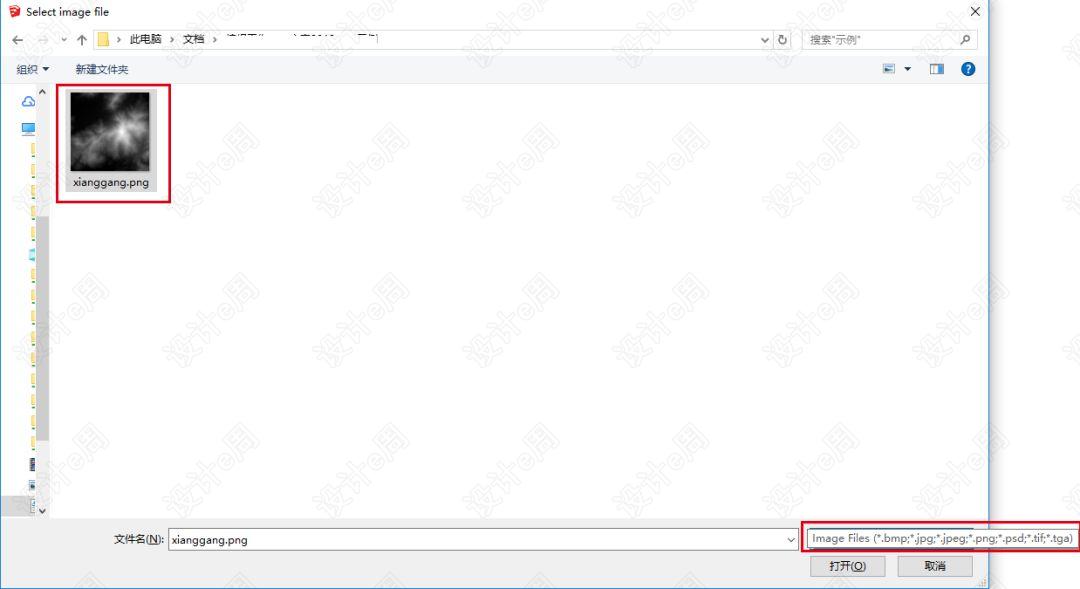

选取一张bmp或png格式的图片文件，在SketchUp中给出实体的大小，再输入高度，程序会自动生成三维实体。

▼

生成的地形还可以结合卫星地图作为材质，生成更逼真的效果。

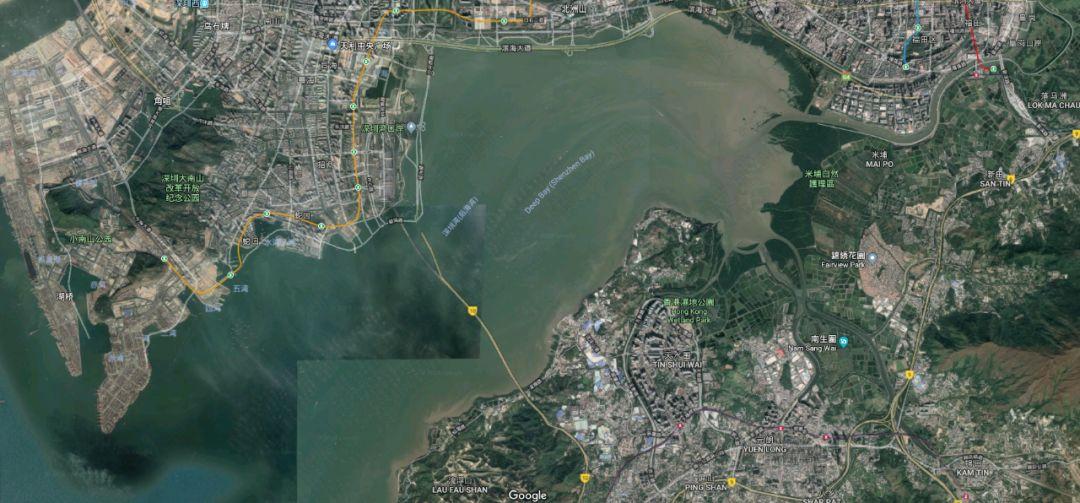

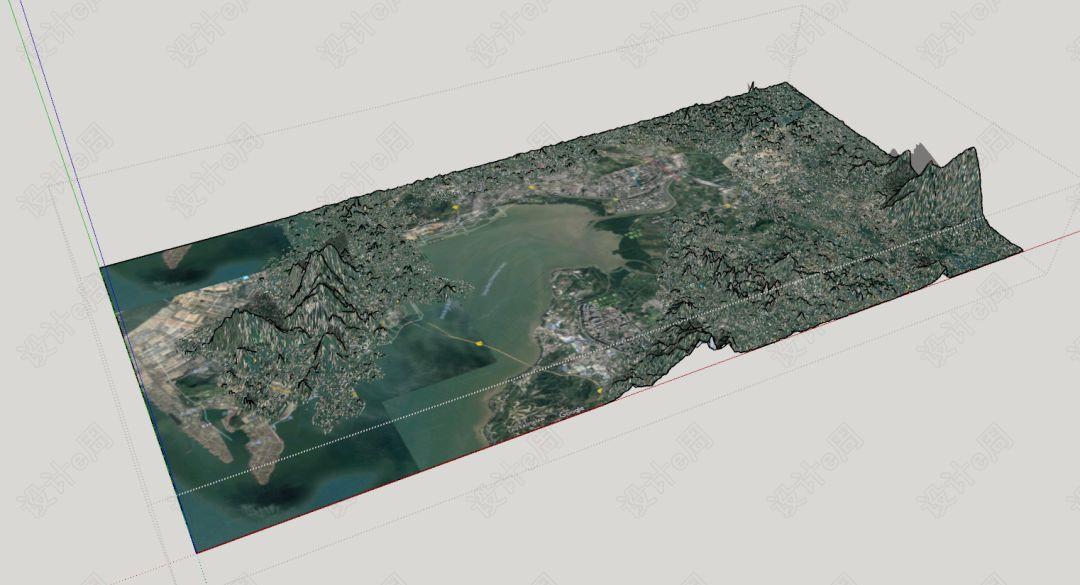

以深圳湾地区地形为例：

+

▼

这里有三点需要注意：

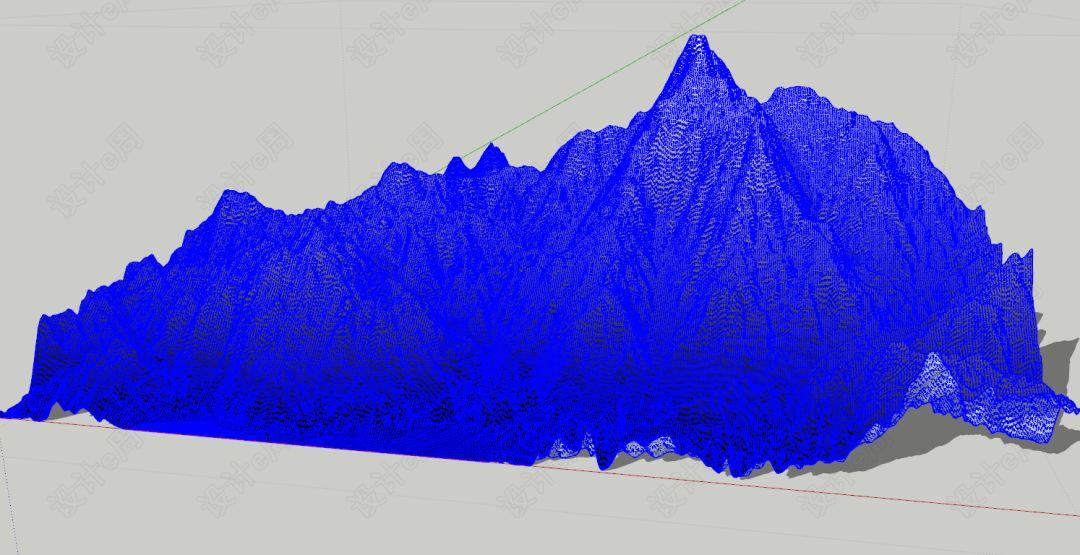

1）生成的地形面数多少与图片的像素多少有关，每格像素会生成两个三角面，一张500*500像素的图片生成的面数就是500x500x2=50万个面，所以要根据自己打算生成模型的精度，适当控制图片的像素大小，否则有卡死的风险。也可先将图片导入su，再进行操作。

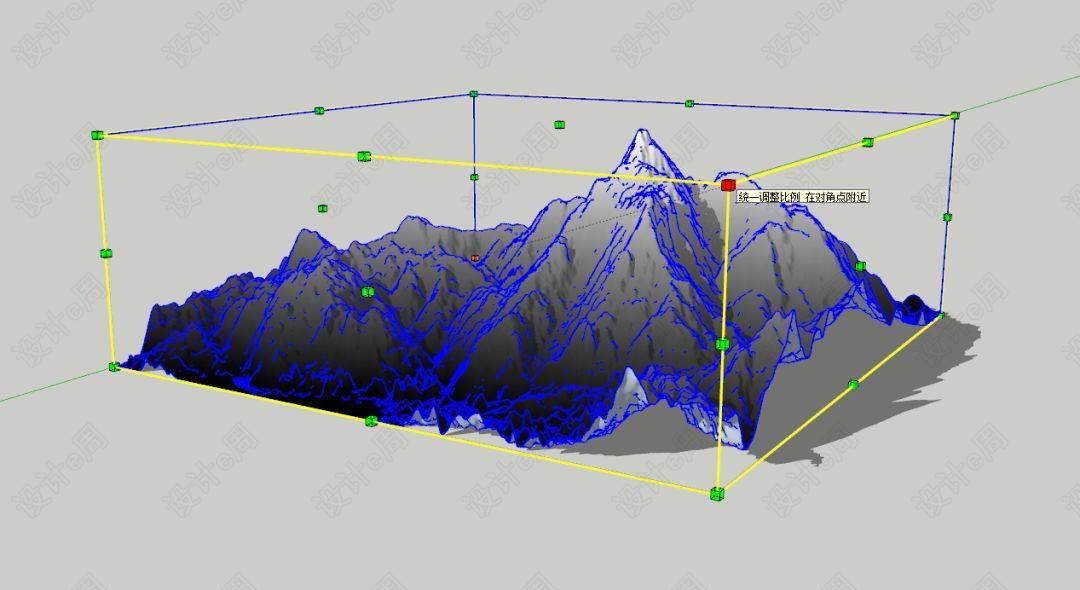

2）在生成地形前最好先画好缩放参考线（比如你截取的地块大小为1000*1000米，则可以事先在SU内画1米的参考线），以便精确定位缩放比例。地形的缩放高度同理。

当然，地形尺寸和高度也可以在后期缩放调整。

3）最头疼的是，生成的地形整体为一个组，无法直接炸开再对单独某个面或部分进行编辑，还需要借助其他相关插件处理（除非像素尺寸不大，否则直接炸开很容易卡死~）

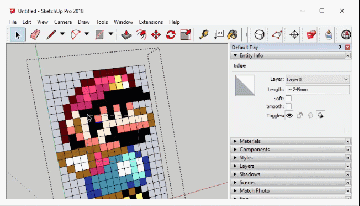

虽然插件主要功能是结合bmp格式的位图生成立体图块，但其功能介绍却显示它还可将图片转换成不同颜色灰度的色块，类似像素画和浮雕。

理论上，只要格式为bmp、jpg/jpeg、png、psd、tif、tga,且有颜色和明暗变化的图片，都可以生成立体效果：

结合一些匀质的平面材质纹理贴图，可以生成立体浮雕纹理，节省建模时间。

注意事项：图片最好先在Photoshop中转换为index模式，颜色不超过12色，然后保存为bmp格式的图形文件（8bit，不压缩），再导入SketchUp进行转换，不然耗时会很久，有卡死风险。

插件参数

大小: 77.17 KB

版本: Bitmap to Mesh (1.0.1); 2018-03-19

操作系统兼容性: SketchUp 2014, SketchUp 2015, SketchUp 2016, SketchUp 2017, SketchUp 2018

语言: Mac OS X, Windows

该插件虽然支持su2014—2020版本，但建议使用2018及以上版本，否则功能会有限制。
