1.什么是动态图块?

动态图块(dynamic block)这一概念的诞生,是从 CAD2006 开始的。

动态图块的定义是什么?简单来说,那些用鼠标单击后,会出现一到多个可编辑的淡蓝色小点的图块,即为动态图块。




一般的图块只有一个方形蓝点,只能进行移动操作。而“动态图块”一般会有多个不同形状的蓝点,可以对整体及局部进行多种编辑。



普通图块和动态图块的对比




一个可拉伸的衣柜动态图块



动态图块上不同形状的蓝点对应不同的编辑效果:





有些动态图块内包含若干个小图块,


彼此结合又相互独立,可以视需要灵活增删修改,类似SU中的组和组件之间的关系:





2.动态图块的优点?


与普通图块相比,动态图块最大的优点是灵活,也就意味着高效

有些动态图块可以自由调整长宽比例,但关键构件的数值和内部的结构关系不变,比如下面这些动态图块(获取方式见文末)



动态窗图块


窗框的宽度保持不变



动态衣柜图块(平立面)



衣柜内部划分规则不变



动态窗帘图块


窗帘结构保持不变



动态吊顶图块


吊顶结构和构造保持不变



动态门图块(平面)




有些动态图块则可以灵活添加内部结构元素,
如同SU的构件放样
(获取方式见文末)


动态栏杆图块


通过拉伸即可起到放样的效果


动态卫生间图块



还有的动态图块将多个图块合为一体,可以在不同样式之间灵活切换,一个图块即相当于过去的多个图块,还可以自由编辑(获取方式见文末)


动态衣柜门图块

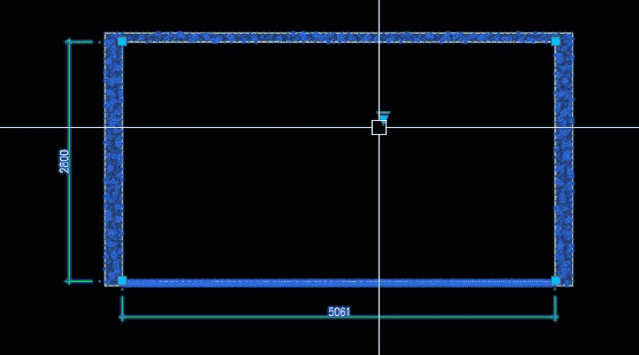

动态墙体图块

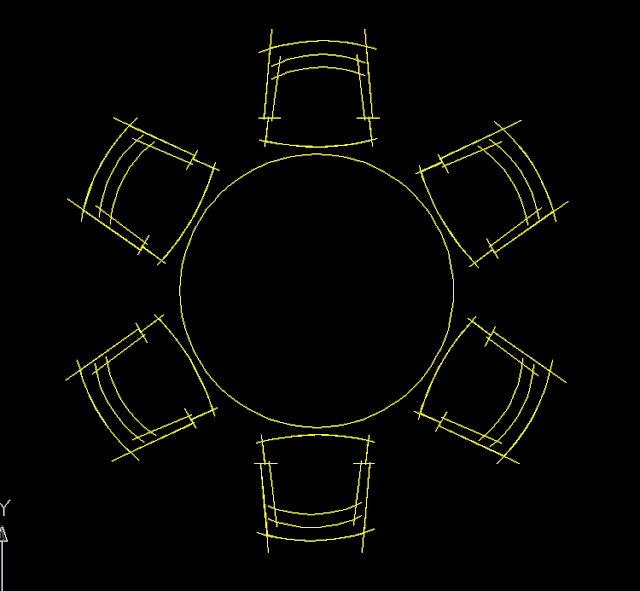

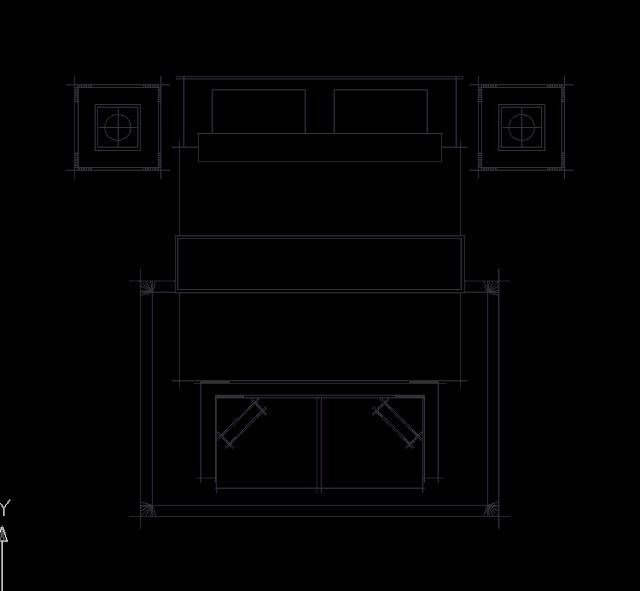

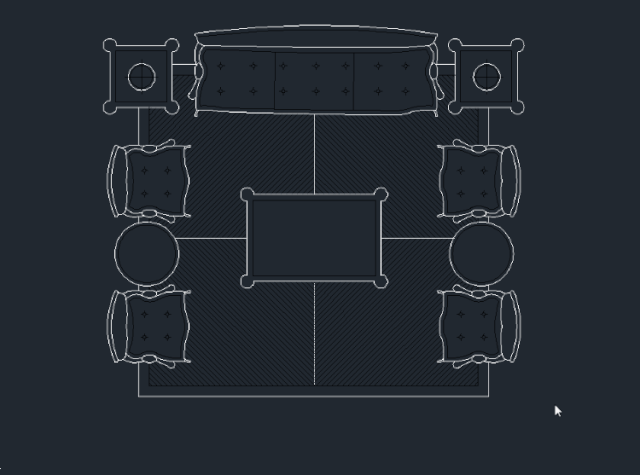

动态家具图块(平面)

总而言之,动态图块胜在灵活和以一顶十的效果。


3.今日素材?

除以上动图部分演示的图块,今天的分享还包括以下上千个动态图块,涵盖常用的平立剖多种类型▽


部分图块预览

01
平立面门窗家具家电厨卫




02
动态墙体及构造节点


03
动态图案填充


04
动态标注


05
热门动态图块


以上动态图块都已分类打包
省去了在图海里查找的烦恼
合理利用,自然能事半功倍



以上动态图块合集

获取方式
PC端下载附件

CAD动态图块合集.txt

352 Bytes, 下载次数: 22

售价: 10 米粒  [记录]

Saymyname 发表于 2019-12-9 23:47:32
非常需要!!!感谢分享!
tant22 发表于 2019-12-13 10:07:31
附件在哪?
回复

使用道具 举报

2320470427 发表于 2019-12-13 16:04:03
附件呢????
回复

使用道具 举报

完美世界 发表于 2019-12-20 09:32:52
附件呢
回复

使用道具 举报

设计神器 发表于 2019-12-26 09:50:37

之前附件上传失败,已补
设计神器 发表于 2019-12-26 09:52:47

已补上链接
设计神器 发表于 2019-12-26 09:54:03

附件已补上,抱歉
设计神器 发表于 2019-12-26 09:54:58

附件已补上,抱歉
